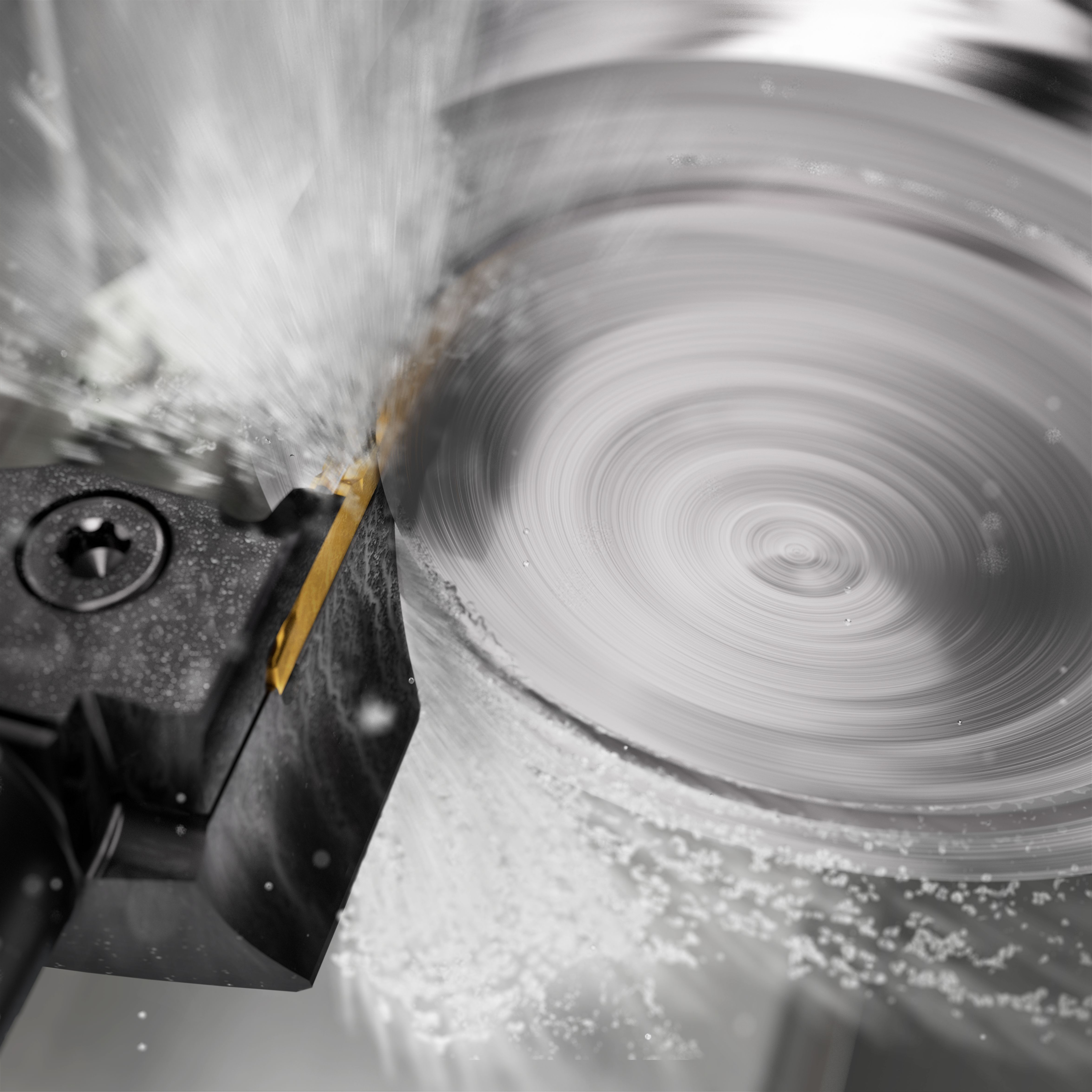

C2I-J2N-0500-0002-CM1225 — Foto do produto

Foto do produto

Pastilhas · Pastilha de corte e canal

C2I-J2N-0500-0002-CM1225

Pastilha CoroCut® 2 para corte

Pastilha geradora de perfil para aço (ISO P) · classe 1225 com cobertura PVD · espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Classe 1225 Preço na loja

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Entrega imediata

R$324,30 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C2I-J2N-0500-0002-CM1225.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFCatálogo de sangramento e canais 25.01Catálogo · Sandvik Coromant · PDFCatálogo de sangramento e canais 26.1Catálogo · Sandvik Coromant · PDFCoroCut 2 — todos os conceitosApresentação de produto · Cortes e canais · 42 slidesCoroCut 2 — lançamentoApresentação de produto · Cortes e canais · 32 slidesCoroCut 2 -RF — geometria para acabamentoApresentação de produto · Cortes e canais · 12 slides

Casos práticos da Hailtools

CoroCut® 2Caso prático da Hailtools · Cortes e canais · com vídeo

Vídeos

CoroCut 2 · corte e canaisHailtools · Academia da Usinagem · YouTubeCorte de barras com CoroCut 2Hailtools · Academia da Usinagem · YouTubePerfilamento com CoroCut 2Hailtools · Academia da Usinagem · YouTubeCorocut 2Hailtools · Academia da Usinagem · YouTubecorocut 2Hailtools · Academia da Usinagem · YouTubeCoroCut 2Hailtools · Academia da Usinagem · YouTube

Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C2I-J2N-0500-0002-CM1225
Código compactado
C2I-J2N-0500-0002-CM1225
Material ID
8194206
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
1225
Cobertura
TIALN+TIALSIN+TISIN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário
0,008 kg
EAN
7323226540185
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182101
Origem
SE
Lançamento
25/09/2023
CoroPak de lançamento
23.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2I-J2N-0500-0002-CM1225 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 602 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
180 m/min
Avanço por rotação
0,13 mm/r
Espessura máxima do cavaco
0,13 mm/r
Vida da ferramenta
1.200 s

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/r Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 180 (145 – 245)0,13 (0,05 – 0,25)0,13 (0,05 – 0,25) 1.200 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 145 (120 – 200)0,13 (0,05 – 0,25)0,13 (0,05 – 0,25) 1.200 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 34 (28 – 45)0,13 (0,05 – 0,25)0,13 (0,05 – 0,25) 900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 120 (100 – 160)0,13 (0,05 – 0,25)0,13 (0,05 – 0,25) 1.200 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 1.500 (190 – 1.900)0,13 (0,05 – 0,25)0,13 (0,05 – 0,25) 3.600 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de folga principal AN 7
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1225
Cobertura COATING PVD TiAlN+TiAlSiN+TiSiN
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Seção prismática côncava com trilho
Código do tamanho do assento da pastilha SSC_M J
Código do tamanho do assento da pastilha SSC_N J
Comprimento de interferência na aresta LIG 24.53 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD CM
Espessura da pastilha S 4.35 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 — tamanho J2
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PMKNS
Largura de corte CW 5 mm
Maior tolerância da largura de corte CWTOLU 0.045 mm
Maior tolerância do raio de canto RETOLU 0.05 mm
Menor tolerância da largura de corte CWTOLL -0.045 mm
Menor tolerância do raio de canto RETOLL -0.05 mm
Número de arestas de corte CEDC 2
Peso do item WT 0.008 kg
Profundidade máxima de corte CDX 23.96 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio de canto esquerdo REL 0.2 mm
Raio do canto direito RER 0.2 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
