C2R-BL25-RJ25DF1

Lâmina CoroCut® 2 para cortes

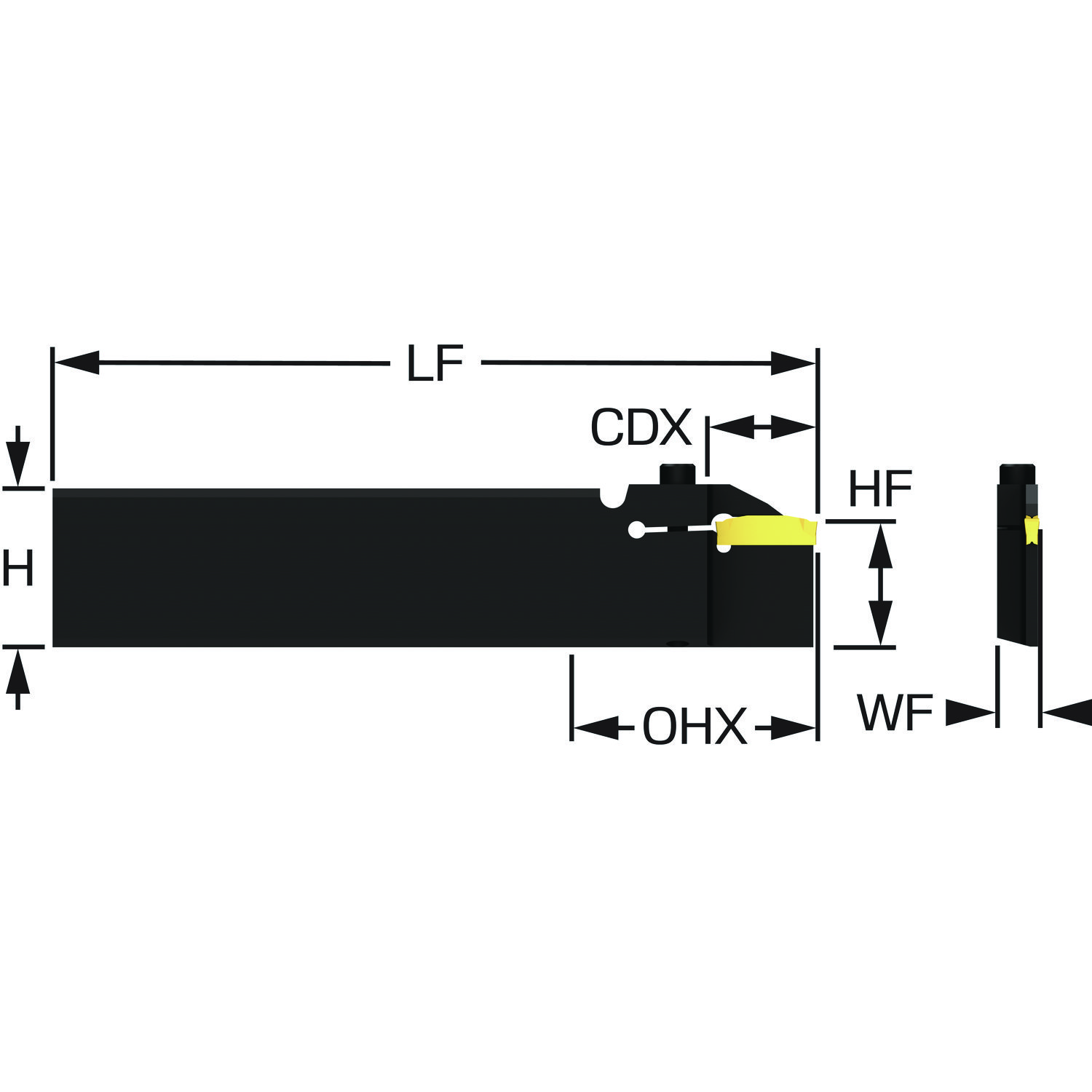

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: C2R-BL25-RJ25DF1
Código compactado: C2R-BL25-RJ25DF1
Material ID: 8446719
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 0,245 kg
EAN: 7323227578842
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181004
Origem: IN
Lançamento: 30/12/2023
CoroPak de lançamento: 24.1

Arquivos CAD

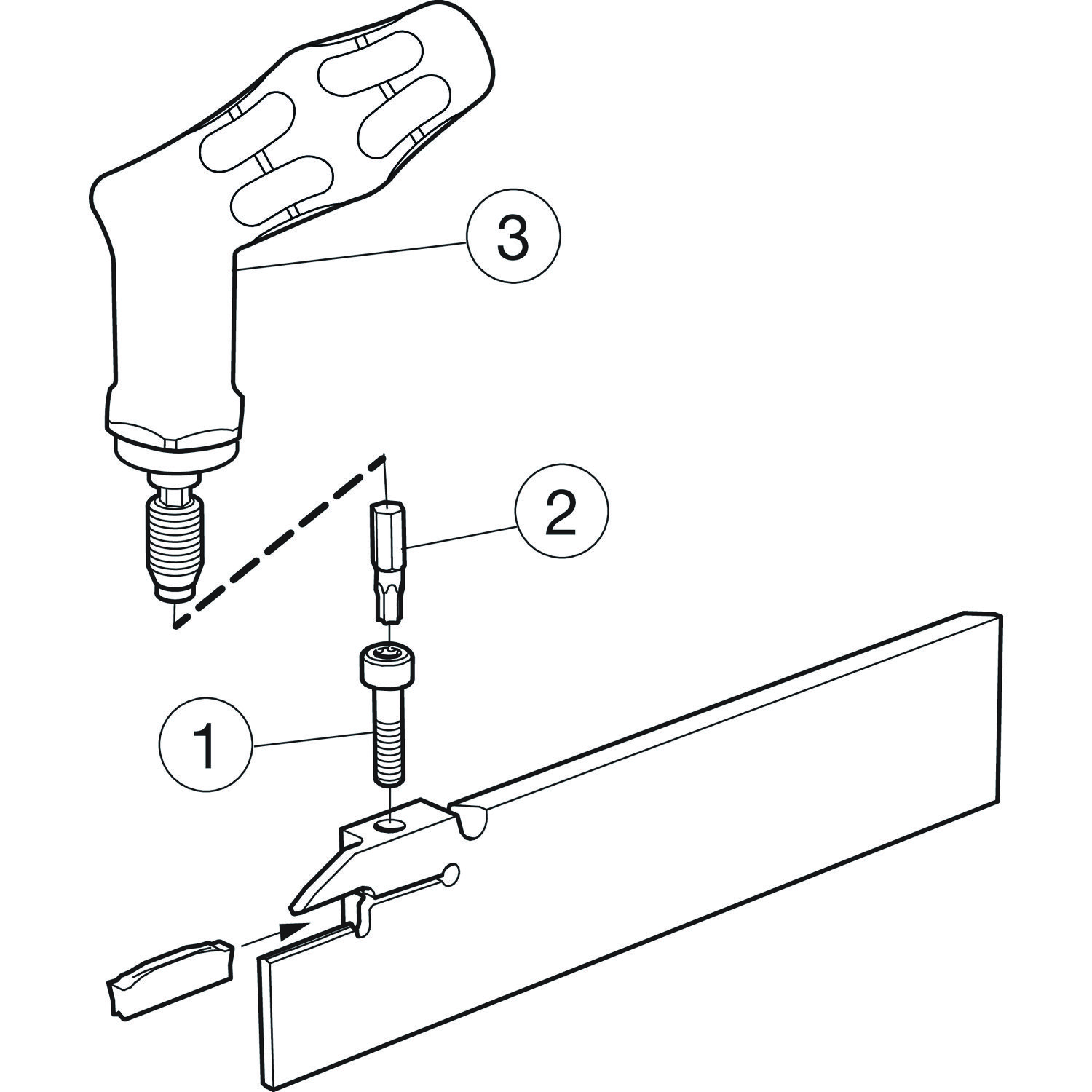

Itens inclusos

1 × 3212 012-259 Parafuso de fixação
1 × 5680 084-22 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C2R-BL25-RJ25DF1 em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.319 triângulos.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	31.9 mm
Altura funcional	HF	25 mm
Altura total	OAH	35.9 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Balanço máximo	OHX	55 mm
Balanço mínimo	OHN	27 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	J
Código do tamanho do assento da pastilha	SSC_N	J
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	150 mm
Comprimento total	OAL	150 mm
Direção da interface de adaptação da máquina	ADINTMS	Corte off e canais lâmina — tamanho 25
Identificação da pastilha padrão	MIID	C2I-J2N-0500-
Largura de corte	CW	5 mm
Largura funcional	WF	8.33 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho J (C2I-J2-0500-)
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Torque	TQ	5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
