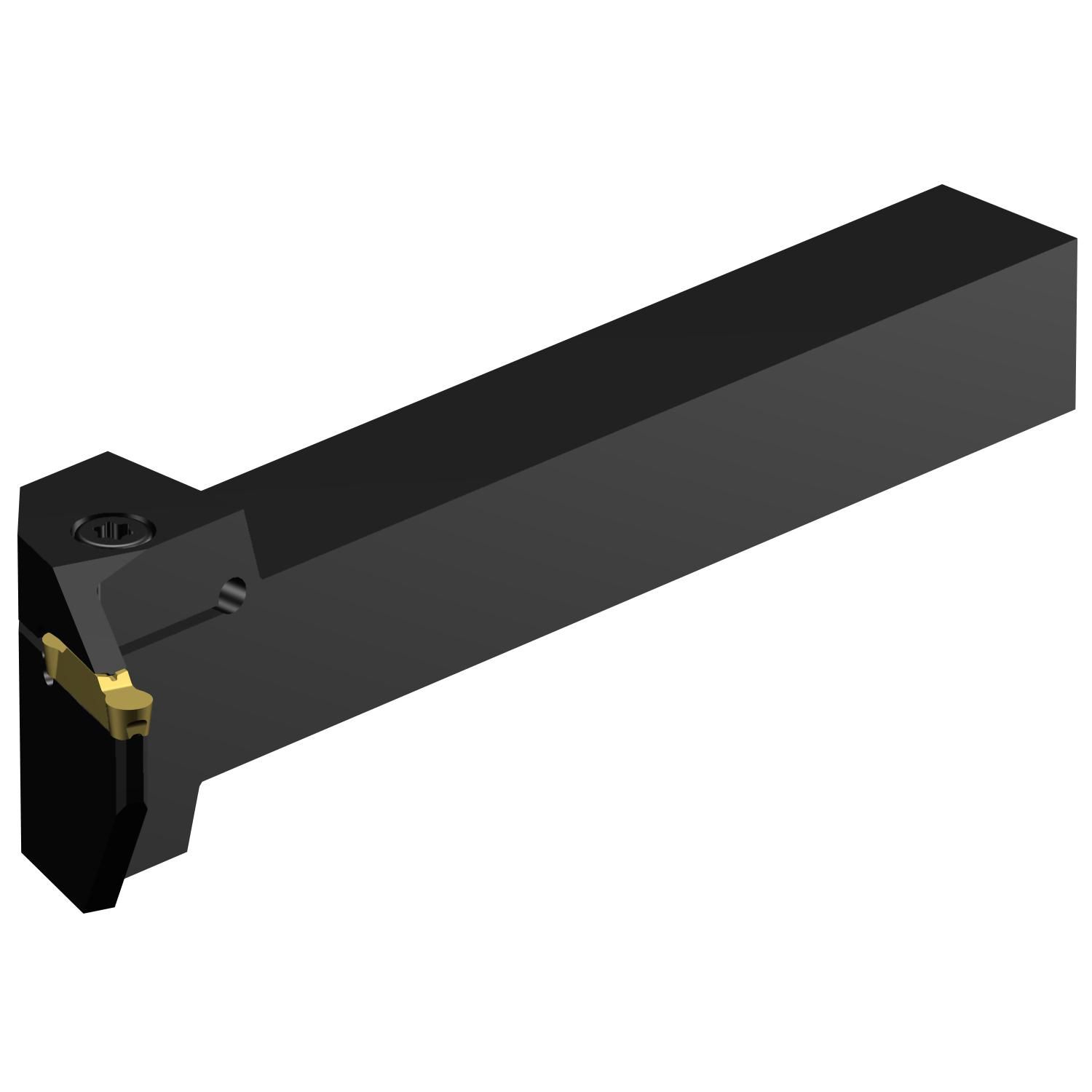

Foto do produto

Ferramentas · Torneamento — intercambiável

RX123J16-2525B-070

Porta Ferramenta convencional CoroCut® 1-2 para perfilamento

Ferramenta para torneamento · comprimento funcional 190 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C2T-RS25-RX70J16DB — Porta Ferramenta convencional CoroCut® 2 para perfilamento

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: RX123J16-2525B-070
Código compactado: RX123J16-2525B-070
Material ID: 5741400
Família: Ferramentas
Tipo: Torneamento — intercambiável
Peso unitário: 0,944 kg
EAN: 11433100
UNSPSC: 27112809
eCl@ss 13: 21181001
Lançamento: 17/06/2002
CoroPak de lançamento: 02.2

Arquivos CAD

Itens inclusos

1 × 3212 012-360 Parafuso
1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

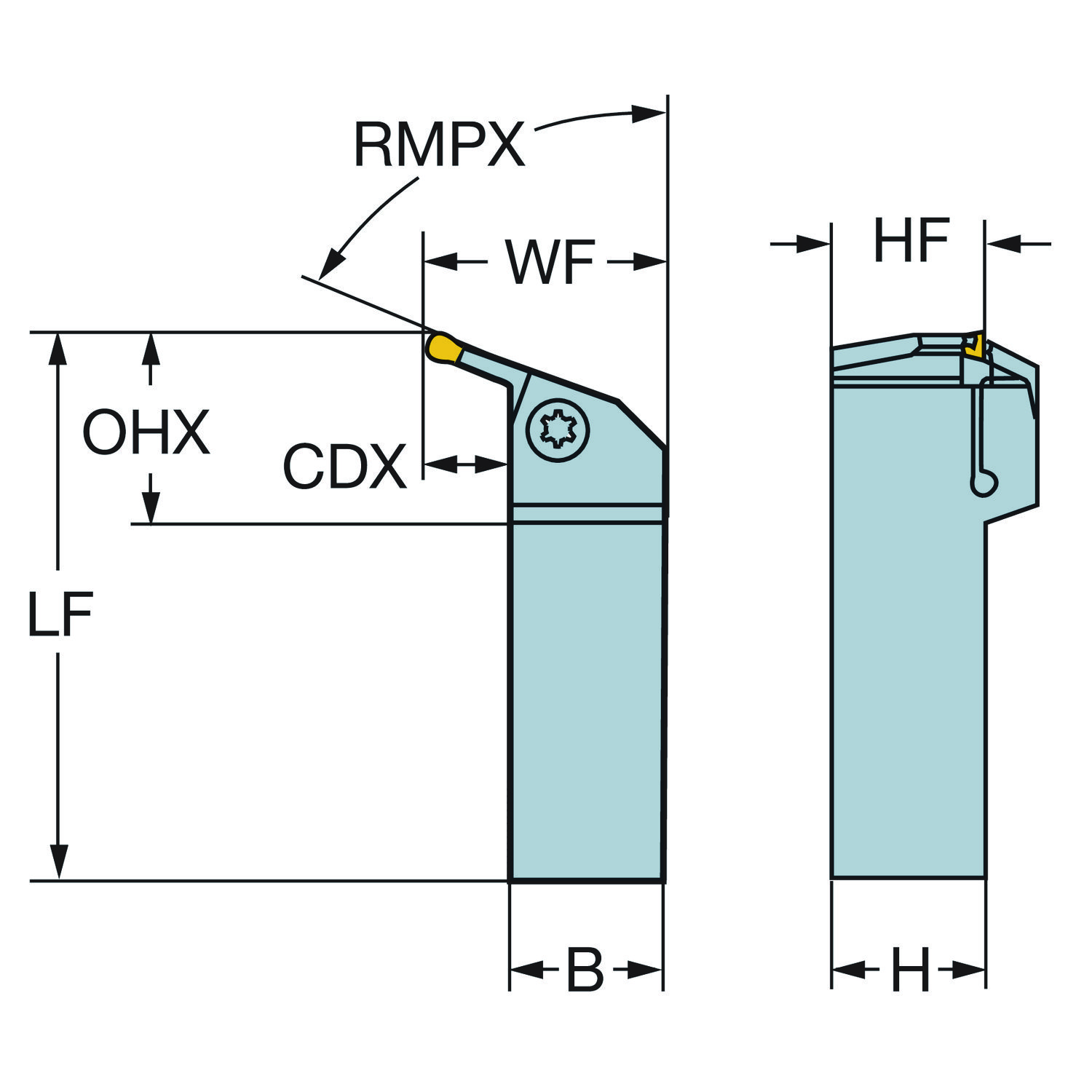

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	25 mm
Altura funcional	HF	25 mm
Ângulo de inclinação	LAMS	0
Ângulo de saída ortogonal	GAMO	0
Ângulo do corpo da ferramenta em relação à peça	BAWS	70
Ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Ângulo máximo de usinagem em rampa	RMPX	70
Balanço máximo	OHX	40 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	J
Código do tamanho do assento da pastilha	SSC_N	J
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da saliência	LPR	190 mm
Comprimento de fixação	LSCMS	150 mm
Comprimento funcional	LF	190 mm
Comprimento total	OAL	190 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste retangular — métrica: 25 x 25
Identificação da pastilha padrão	MIID	N123J2-0600- RM
Largura da haste	B	25 mm
Largura funcional	WF	41.7 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho J (N123J2-RM)
Peso do item	WT	0.944 kg
Profundidade máxima de corte	CDX	16 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Torque	TQ	5 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
