Adaptação · Non-rotating adaptor - angled type
HT06-ASHA-090-25HP
HSK para adaptador com haste retangular

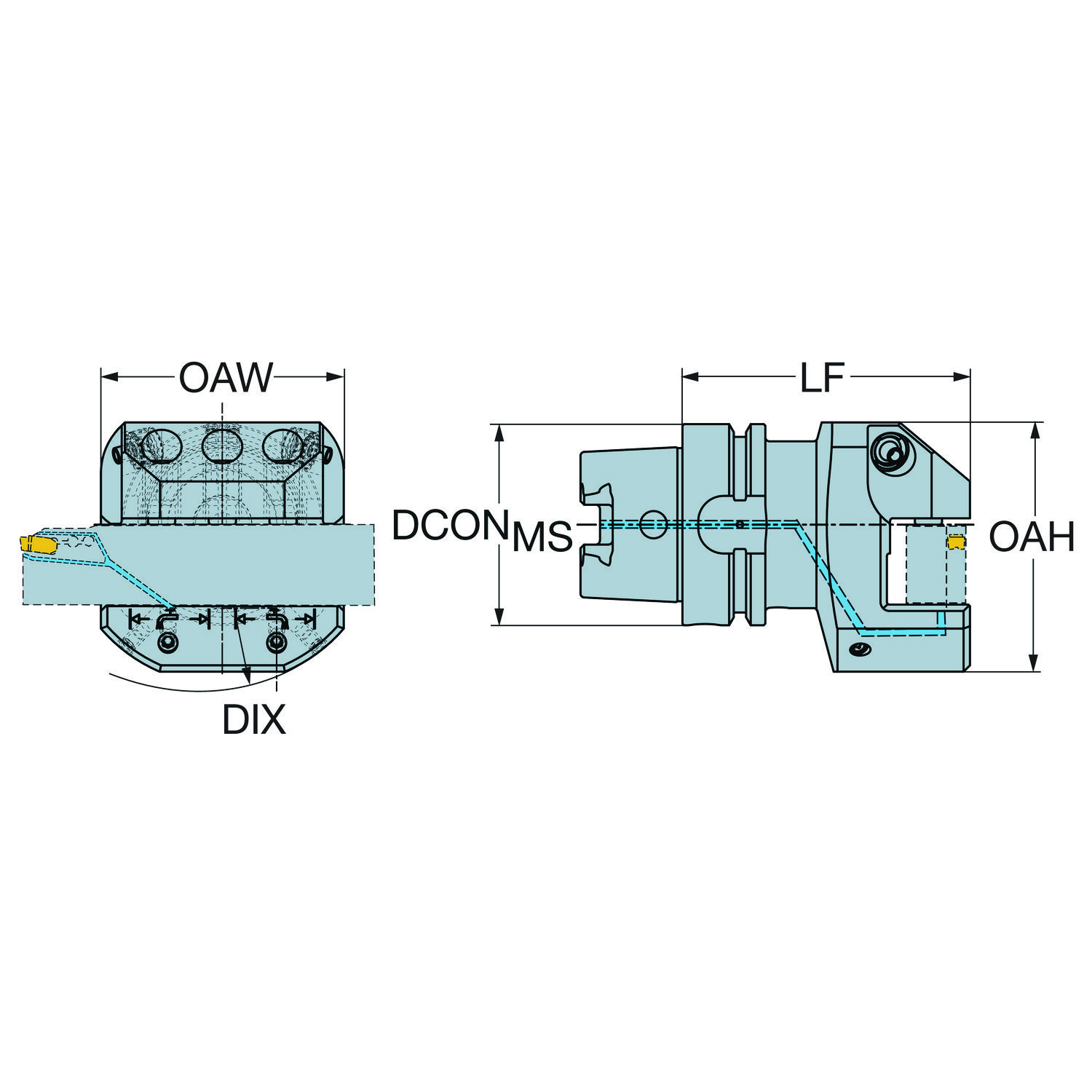

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HT06-ASHA-090-25HP
- Código compactado
- HT06-ASHA-090-25HP
- Material ID
- 7086864
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - angled type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 2.27 Kilogram
- EAN
- 7323221216818
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- SE
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura funcional | HF_2 | 25 mm |
| Altura total | OAH | 78 mm |
| Balanço máximo | OHX | 65 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento da saliência | LPR | 90 mm |
| Comprimento funcional | LF_1 | 65 mm |
| Comprimento funcional | LF_2 | 65 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T -size 63 |
| Direção de interface de adaptação da peça | ADINTWS | Rectangular shank -metric: 25 x 25 |
| Largura funcional | WF_1 | 38 mm |
| Largura funcional | WF_2 | 38 mm |
| Largura total | OAW | 76 mm |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | decentral exit with nozzles, adjustable |

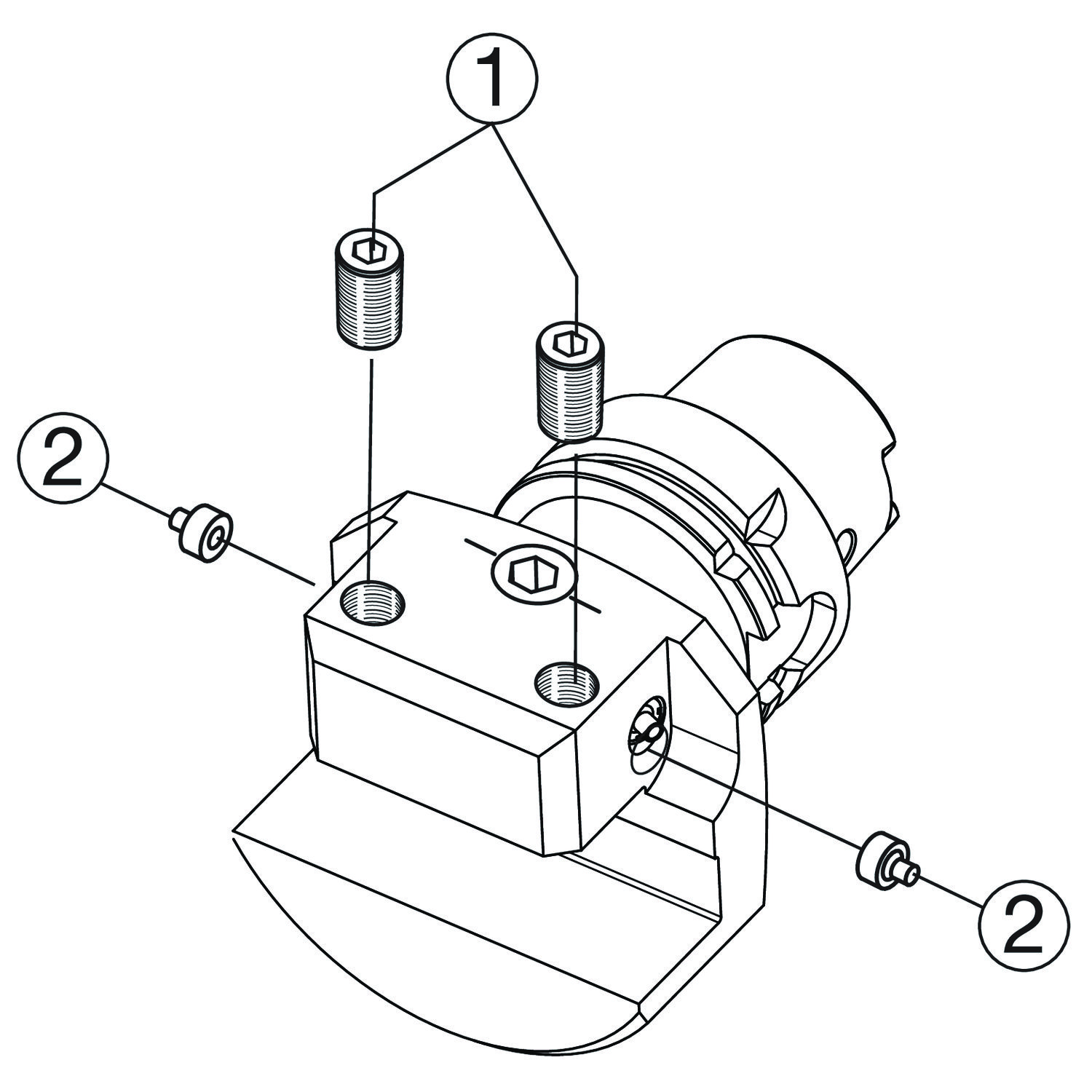

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
