CTTPL 2525M 16

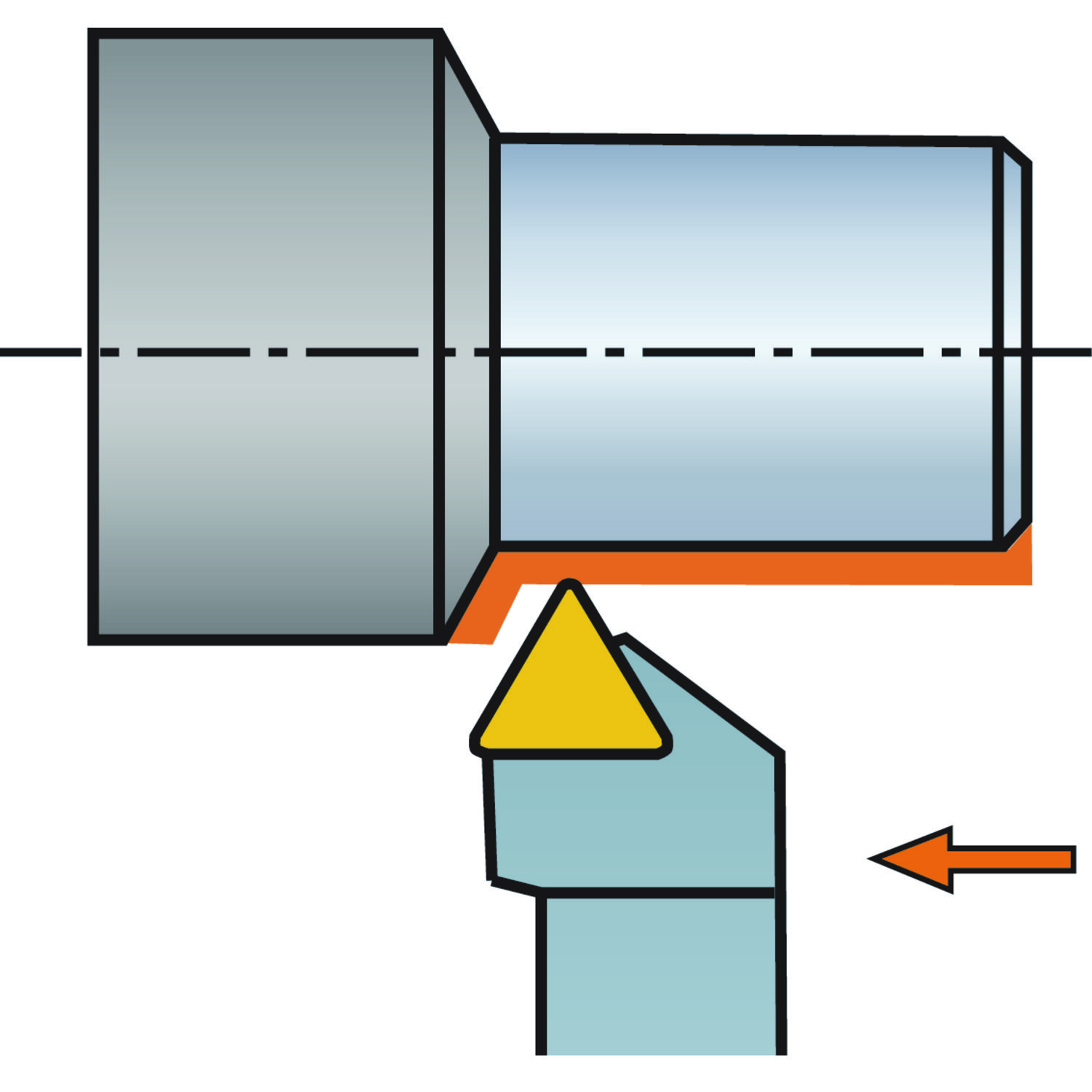

Porta Ferramenta convencional T-Max® S para torneamento
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- CTTPL 2525M 16
- Código compactado
- CTTPL2525M16
- Material ID
- 5726301
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 730.0 Gram
- EAN
- 10426356
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- IN
- Lançamento
- 01/12/1975
- CoroPak de lançamento
- 75.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

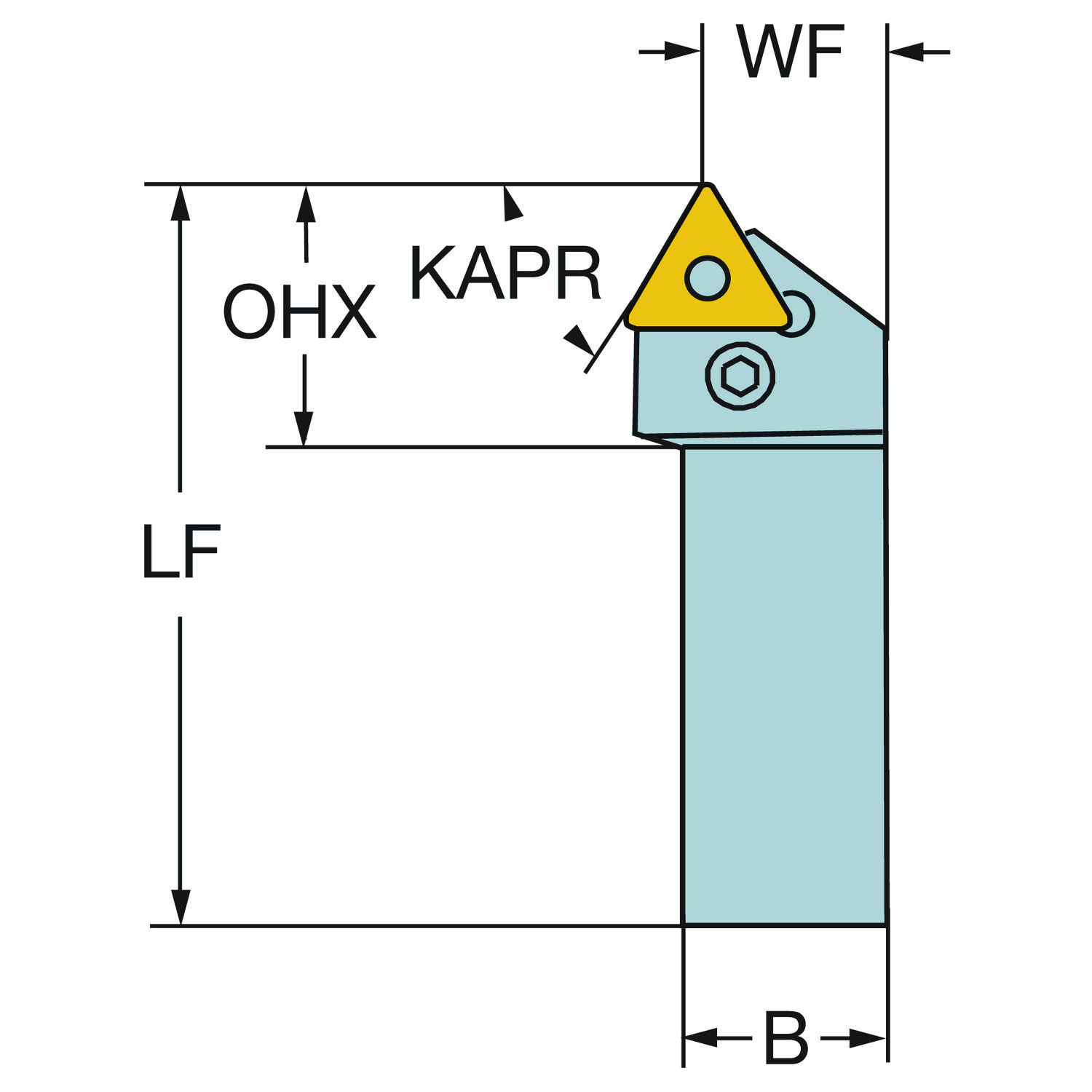

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 25 mm |
| Altura funcional | HF | 25 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 60 |
| ângulo de ataque da ferramenta | PSIR | 30 |
| ângulo de folga principal | AN | 11 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 30 |
| Balanço máximo | OHX | 39.6 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 110.4 mm |
| Comprimento funcional | LF | 150 mm |
| Comprimento total | OAL | 150 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 25 x 25 |
| Identificação da pastilha padrão | MIID | TPU 322 |
| Insert included angle | EPSR | 60 |
| Largura da haste | B | 25 mm |
| Largura funcional | WF | 22 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TPUN 160308 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 5 mm |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
