TPMN 16 03 08 235
Pastilha para fresamento

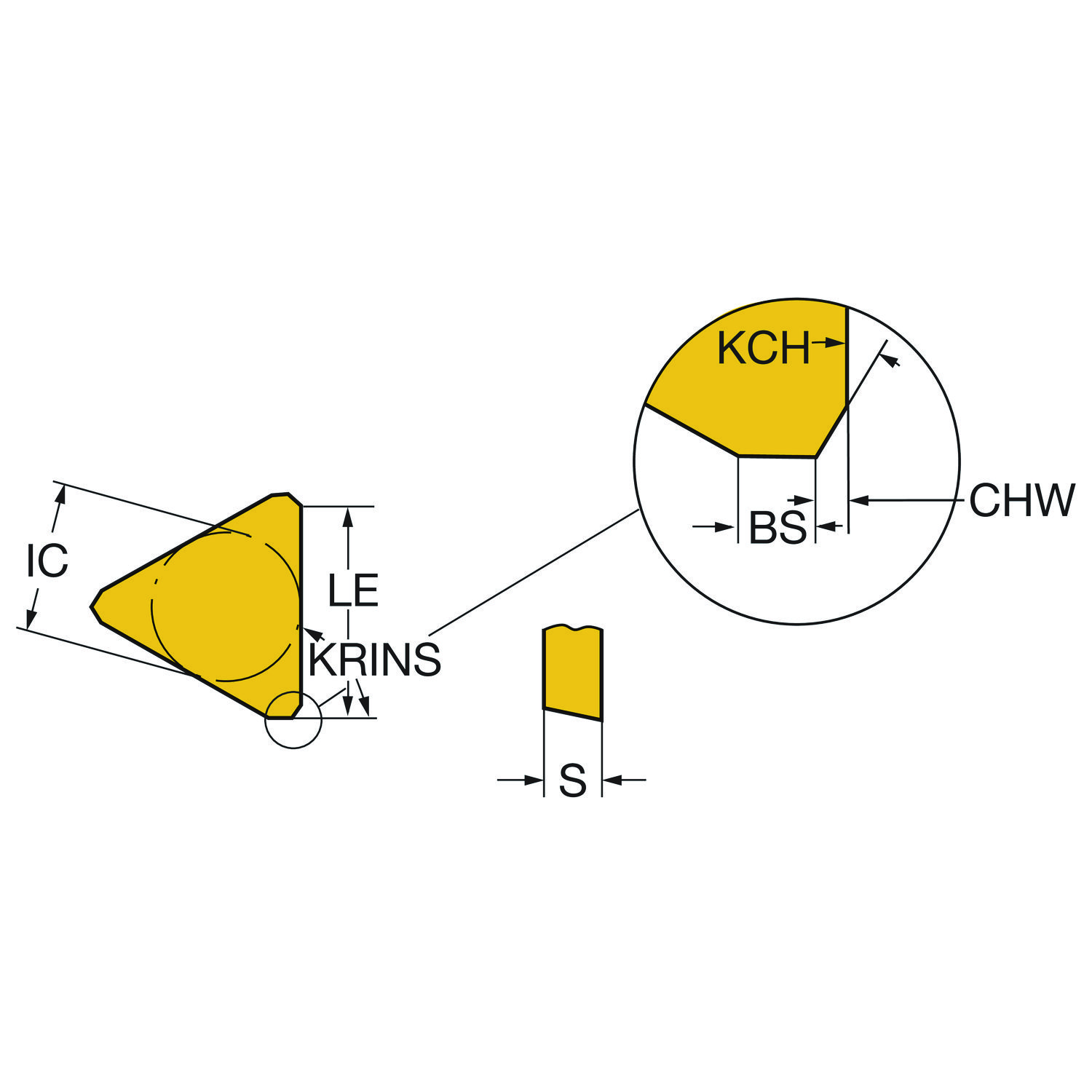

Pastilha para fresamento · classe 235 com cobertura CVD · círculo inscrito 9,53 mm, raio de ponta 0,8 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 235
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- TPMN 16 03 08 235
- Código ANSI
- TPM 322 235
- Código compactado
- TPMN160308235
- Material ID
- 5755467
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- 235
- Cobertura
- TICN+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 4.33 Gram
- EAN
- 10035745
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Origem
- IN
- Lançamento
- 12/09/1988
- CoroPak de lançamento
- 88.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 235 |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Diâmetro do círculo inscrito | IC | 9.53 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TP1603 |
| Insert included angle | EPSR | 60 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | PM |
| Número de arestas de corte | CEDC | 3 |
| Profundidade de corte máxima | APMX | 13.3 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.8 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | pre-machining with demand on surface |
