S25T-CTFPL 16
Barra de mandrilar T-Max® S para torneamento
Ferramenta para torneamento · comprimento funcional 300 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- S25T-CTFPL 16
- Código compactado
- S25T-CTFPL16
- Material ID
- 5752510
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.068 Kilogram
- EAN
- 10142204
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- IN
- Lançamento
- 26/03/1984
- CoroPak de lançamento
- 84.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 23 mm |
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 91 |
| ângulo de ataque da ferramenta | PSIR | -1 |
| ângulo de folga principal | AN | 11 |
| ângulo de inclinação | LAMS | 0 |
| ângulo de saída ortogonal | GAMO | 6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 100 mm |
| Balanço mínimo | OHN | 49 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 251 mm |
| Comprimento funcional | LF | 300 mm |
| Comprimento total | OAL | 300 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro do corpo | BD | 25 mm |
| Diâmetro mínimo do furo | DMIN_1 | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank w/ 3 flats -metric: 25 |
| Identificação da pastilha padrão | MIID | TPU 322 |
| Insert included angle | EPSR | 60 |
| Largura funcional | WF | 17 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TPUN 160308 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 44 no catálogo
TPGN 16 03 00 H13A Pastilha T-Max® para torneamento TPGN 16 03 04 H13A Pastilha T-Max® para torneamento TPGN 16 03 08 H13A Pastilha T-Max® para torneamento
TPGN160304T01020 650 Pastilha T-Max® para torneamento TPGN160308T01020 650 Pastilha T-Max® para torneamento
TPGN160308T01020 670 T-Max®, pastilha para torneamento TPGN160308T01020 675 Pastilha T-Max® para torneamento TPGN160312T01020 650 Pastilha T-Max® para torneamento TPGN160312T01020 670 T-Max®, pastilha para torneamento TPGN160312T01020 675 Pastilha T-Max® para torneamento
TPMN 16 03 08 235 Pastilha para fresamento
TPMN 16 03 08 SMA Pastilha para fresamento
TPMR 16 03 04 2025 Pastilha T-Max® S para torneamento TPMR 16 03 04 235 Pastilha T-Max® S para torneamento
TPMR 16 03 04 4325 T-Max® S, pastilha para torneamento TPMR 16 03 04 4425 Pastilha T-Max® S para torneamento
TPMR 16 03 04-53 2025 Pastilha T-Max® S para torneamento
TPMR 16 03 04-53 4425 Pastilha T-Max® S para torneamento
TPMR 16 03 04-53 5015 Pastilha T-Max® S para torneamento TPMR 16 03 08 2025 Pastilha T-Max® S para torneamento TPMR 16 03 08 235 Pastilha T-Max® S para torneamento TPMR 16 03 08 4325 T-Max® S, pastilha para torneamento TPMR 16 03 08 4425 Pastilha T-Max® S para torneamento TPMR 16 03 08-53 2025 Pastilha T-Max® S para torneamento TPMR 16 03 08-53 4425 Pastilha T-Max® S para torneamento TPMR 16 03 08-53 5015 Pastilha T-Max® S para torneamento TPMR 16 03 12 2025 Pastilha T-Max® S para torneamento TPMR 16 03 12 4425 Pastilha T-Max® S para torneamento
TPUN 16 03 04 2025 Pastilha T-Max® para torneamento TPUN 16 03 04 235 Pastilha T-Max® para torneamento
TPUN 16 03 04 3225 Pastilha T-Max® para torneamento
TPUN 16 03 04 H13A Pastilha T-Max® para torneamento TPUN 16 03 08 2025 Pastilha T-Max® para torneamento TPUN 16 03 08 235 Pastilha T-Max® para torneamento TPUN 16 03 08 3210 Pastilha T-Max® para torneamento TPUN 16 03 08 3225 Pastilha T-Max® para torneamento TPUN 16 03 08 H13A Pastilha T-Max® para torneamento TPUN 16 03 12 2025 Pastilha T-Max® para torneamento TPUN 16 03 12 235 Pastilha T-Max® para torneamento TPUN 16 03 12 3225 Pastilha T-Max® para torneamento TPUN 16 03 12 H13A Pastilha T-Max® para torneamento
TPUN160304FLP CD10 Pastilha T-Max® para torneamento
TPUN160304FP CD10 Pastilha T-Max® para torneamento TPUN160304FRP CD10 Pastilha T-Max® para torneamento Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 41 no catálogo
131-3225-B Bucha quadrada com posicionamento Easy-Fix
132L-4025105-B Bucha cilíndrica com posicionamento Easy-Fix 132L-5025125-B Bucha cilíndrica com posicionamento Easy-Fix
132N-4025 Luva cilindrica
392.41027-100 25 100A Adaptador com acoplamento HSK para ISO 9766
393.277-25 01 080A Cassete para adaptador de broca ajustável
393.277-25 02 085A Cassete para adaptador de broca ajustável
393.CF-32 25 60 Luva cilindrica
393.CG-32 25 60 Luva cilindrica
393.CGS-32 25 60 Luva cilindrica
416.2-L25-32 Bucha excêntrica
A1B27-40 25 085 ISO 7388-1 para adaptador ISO 9766 A1B27-50 25 085 ISO 7388-1 para adaptador ISO 9766
A227-30 25 085 MAS-BT 403 para adaptador ISO 9766
A2B27-40 25 080 MAS-BT 403 para adaptador ISO 9766 A2B27-50 25 090 MAS-BT 403 para adaptador ISO 9766
A3B27-40 25 085 CAT-V para adaptador ISO 9766 A3B27-50 25 085 CAT-V para adaptador ISO 9766
C10-391.19-25 110 Coromant Capto® para mandril com fixação térmica
C3-391.27-25 080 Coromant Capto® para adaptador ISO 9766
C4-391.27-25 077 Coromant Capto® para adaptador ISO 9766
C5-131-00100-25 Coromant Capto® para adaptador com haste cilíndrica
C5-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C5-391.19-25 118 Coromant Capto® para mandril com fixação térmica
C5-391.27-25 071 Coromant Capto® para adaptador ISO 9766
C5-391.27CCH-25 135 Coromant Capto® para adaptador ISO 9766
C6-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C6-391.19-25 090 Coromant Capto® para mandril com fixação térmica
C6-391.27-25 070A Coromant Capto® para adaptador ISO 9766
C6-ABB-25-2 Minitorre Coromant Capto® para duas barras de mandrilar
C8-131-00098-25 Coromant Capto® para adaptador com haste cilíndrica
C8-391.19-25 100 Coromant Capto® para mandril com fixação térmica
C8-391.27-25 085 Coromant Capto® para adaptador ISO 9766
EF-32-25 Bucha cilíndrica com posicionamento Easy-Fix EF-40-25 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH25Q-S-115 HSK para mandril iLock com fixação térmica HA10-SH25Q-S-115 HSK para mandril iLock com fixação térmica
HT06-131-00118-25 HSK para adaptador com haste cilíndrica
HT06-DR25-A045-090 HSK para adaptador ISO 9766 HT08-DR25-A045-090 HSK para adaptador ISO 9766 HT10-DR25-A045-100 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.

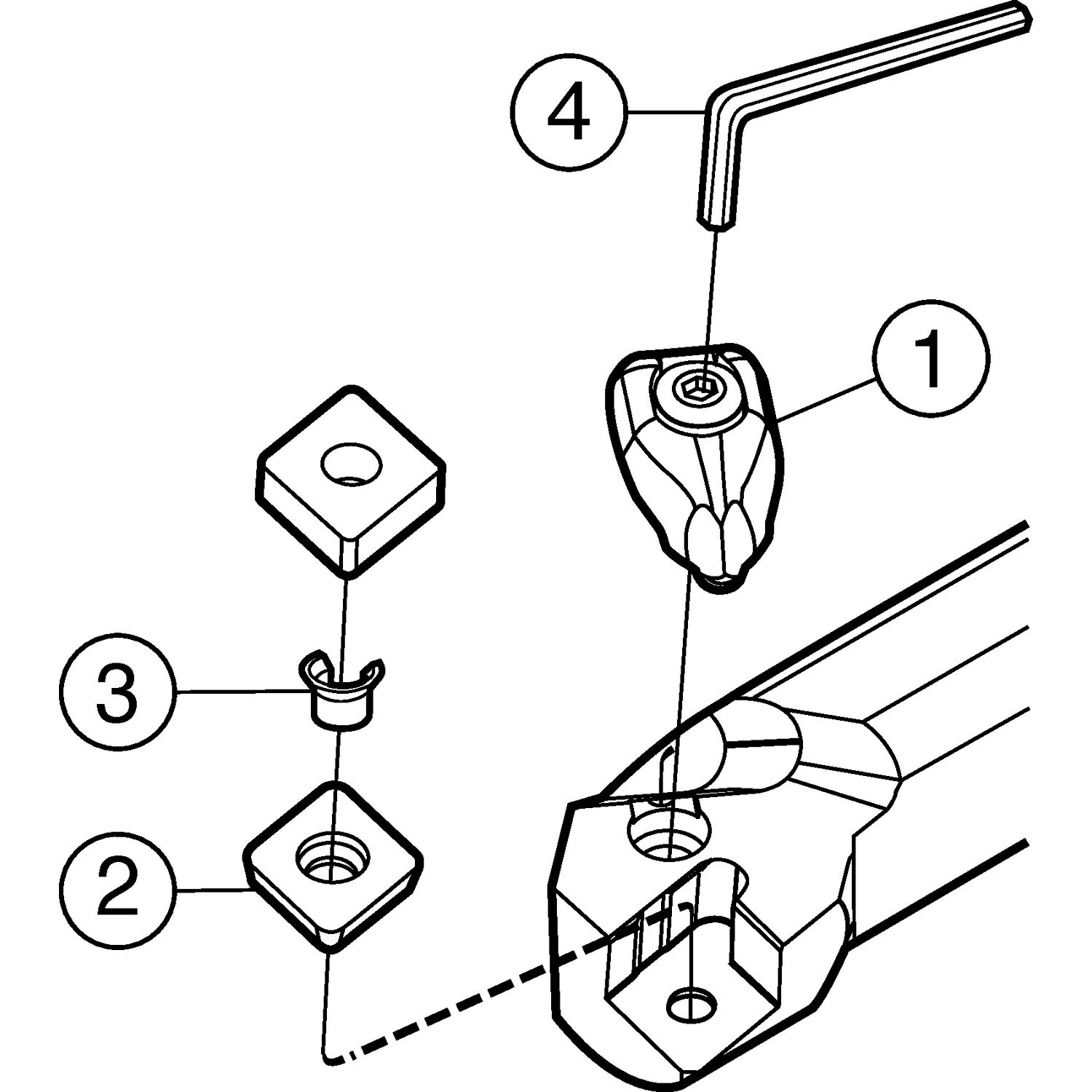

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
174.9-832-1
