TPUN160304FP CD10
Pastilha T-Max® para torneamento

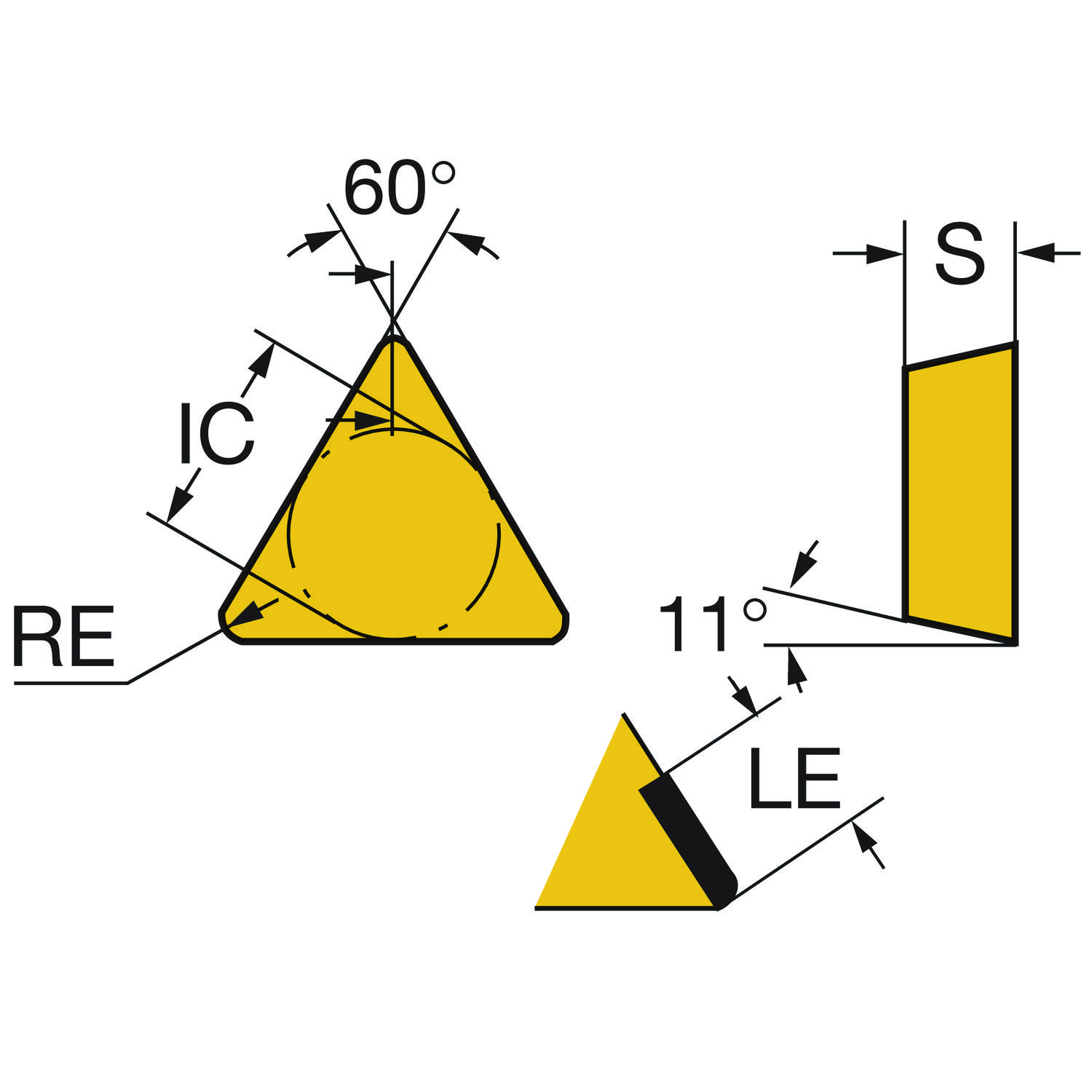

Pastilha para torneamento para não ferrosos e alumínio (ISO N) · classe CD10 com cobertura Uncoated Grade · círculo inscrito 9,53 mm, raio de ponta 0,4 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe CD10
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- TPUN160304FP CD10
- Código ANSI
- TPU321FP CD10
- Código compactado
- TPUN160304FPCD10
- Material ID
- 5755310
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- CD10
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- PCD
- Material ISO principal
- N
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário (kg)
- 3.892 Gram
- EAN
- 10322653
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Origem
- DE,PL
- Lançamento
- 02/11/1987
- CoroPak de lançamento
- 87.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 2.000 m/min
- Avanço por rotação
- 0,1 mm/r
- Profundidade de corte
- 0,5 mm
- Espessura máxima do cavaco
- 0,1 mm/r
- Vida da ferramenta
- 3.000 s
Para Não ferrosos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Ângulo de posição 92°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 2.000 (250 – 2.500) | 0,1 (0,05 – 0,2) | 0,1 (0,05 – 0,2) | 0,5 (0,1 – 2,2) | 3.000 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 11 |
| Classe | GRADE | CD10 |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 2.7 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | FP |
| Diâmetro do círculo inscrito | IC | 9.53 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TP1603 |
| Insert included angle | EPSR | 60 |
| ISO Cutting Tool Material | ISOMAT | PCD |
| ISO nível de classificação de material Primário | TMC1 | N |
| ISO nível de classificação de material Todos | TMC1 | N |
| Número de arestas de corte | CEDC | 1 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
