TPMR 16 03 04 4325
T-Max® S, pastilha para torneamento

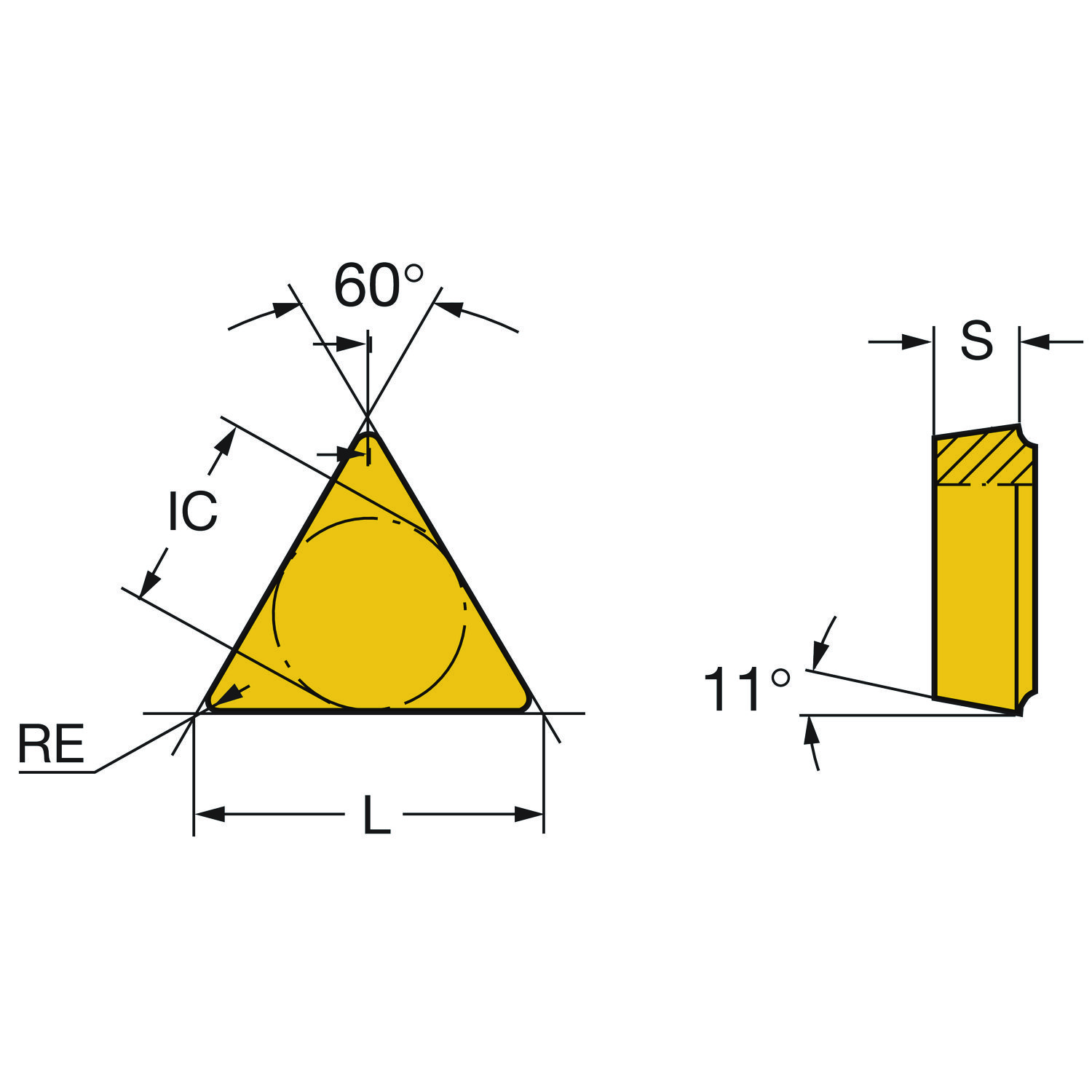

Pastilha ISO · classe 4325 com cobertura CVD · círculo inscrito 9,525 mm, raio de ponta 0,397 mm, espessura 3,175 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe 4325 Preço na loja Sem reposição — só estoque
Entrega imediata
R$98,53 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
TPMR 16 03 04 4425 — Pastilha T-Max® S para torneamentoClasse diferente x o produto original – Verifique a velocidade de corte.
Dados principais
- Código ISO
- TPMR 16 03 04 4325
- Código ANSI
- TPMR 321 4325
- Código compactado
- TPMR1603044325
- Material ID
- 6532285
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 4325
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário (kg)
- 4.4 Gram
- EAN
- 26532285
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 325 m/min
- Avanço por rotação
- 0,25 mm/r
- Profundidade de corte
- 2,5 mm
- Espessura máxima do cavaco
- 0,25 mm/r
- Vida da ferramenta
- 1.200 s
Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Ângulo de posição 92°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 325 (310 – 345) | 0,25 (0,2 – 0,3) | 0,25 (0,2 – 0,3) | 2,5 (1 – 4) | 1.200 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 200 (185 – 220) | 0,25 (0,2 – 0,3) | 0,25 (0,2 – 0,3) | 2,5 (1 – 4) | 540 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 11 |
| Classe | GRADE | 4325 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 16.0978 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | 53 |
| Diâmetro do círculo inscrito | IC | 9.525 mm |
| Espessura da pastilha | S | 3.175 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TP1603 |
| Insert included angle | EPSR | 60 |
| Número de arestas de corte | CEDC | 3 |
| Peso do item | WT | 0.0044 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.3969 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HC |
| Tipo de operação | CTPT | Acabamento |
Suportes que recebem esta pastilha · 21 no catálogo
177.9-2513-16 Porta Ferramenta convencional T-Max® S para torneamento
CTFPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento
CTGPL 12 3B Porta Ferramenta convencional T-Max® S para torneamento CTGPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPR 12 3B Porta Ferramenta convencional T-Max® S para torneamento CTGPR 16 3D Porta Ferramenta convencional T-Max® S para torneamento CTGPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPR 3225P 16-ID Porta Ferramenta convencional T-Max® S para torneamento
CTTPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento
RTBAP 16M 3 Barra de mandrilar T-Max® S para torneamento RTBAP 20M 3 Barra de mandrilar T-Max® S para torneamento
S25T-CTFPL 16 Barra de mandrilar T-Max® S para torneamento S25T-CTFPR 16 Barra de mandrilar T-Max® S para torneamento Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
TPMR 16 03 04 4425 Pastilha T-Max® S para torneamento TPMR 16 03 08 4425 Pastilha T-Max® S para torneamento
TPUN 16 03 04 H13A Pastilha T-Max® para torneamento TPUN 16 03 08 H13A Pastilha T-Max® para torneamento
TPGN 16 03 00 H13A Pastilha T-Max® para torneamento TPGN 16 03 04 H13A Pastilha T-Max® para torneamento TPGN 16 03 08 H13A Pastilha T-Max® para torneamento
