Adaptação · Adaptador estacionário — reto

HT06-ASHR-132-25HP

HSK para adaptador com haste retangular

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
HT06-ASHR-132-25HP
Código compactado
HT06-ASHR-132-25HP
Material ID
7086866
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
2,929 kg
EAN
7323221216832
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SE
Lançamento
08/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

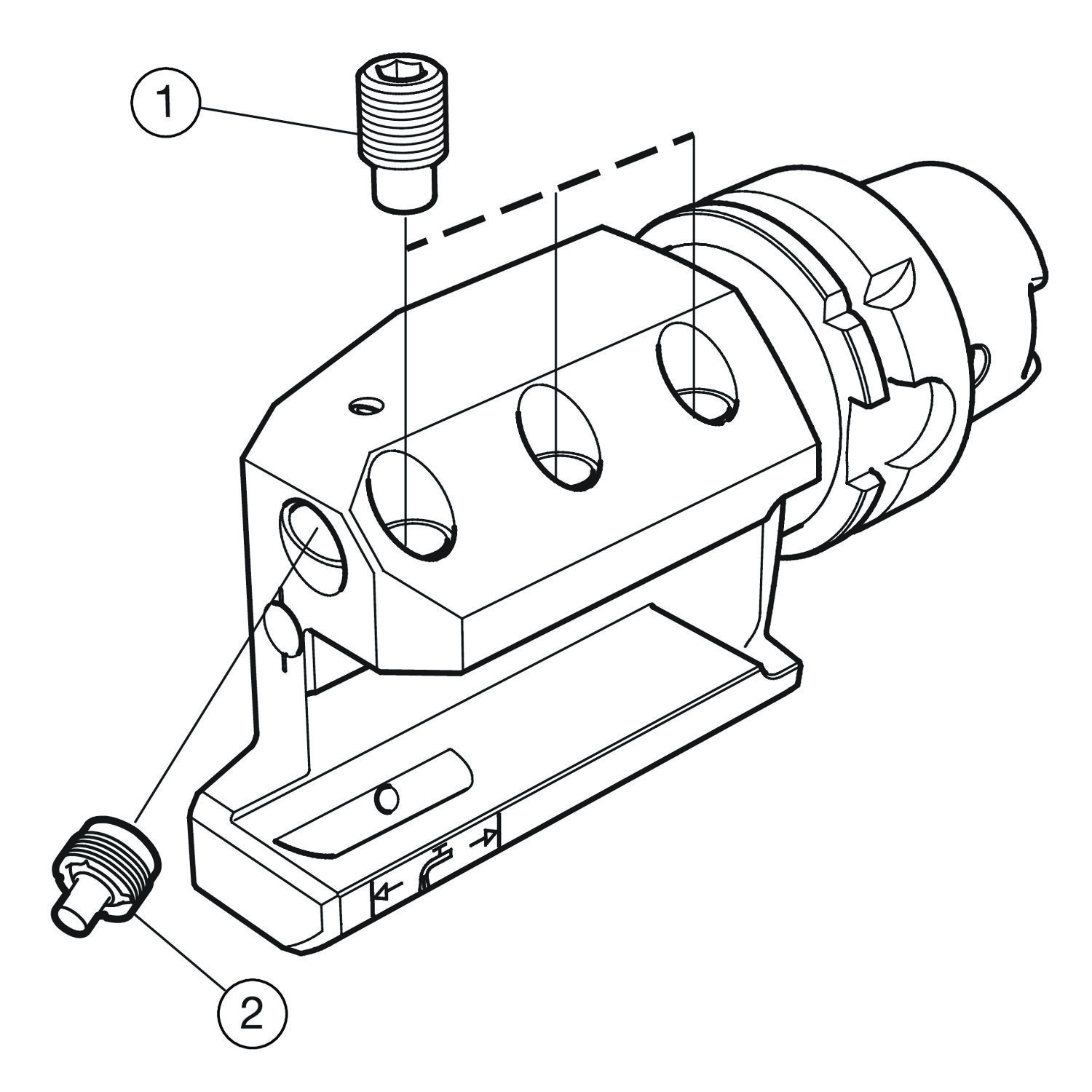

Itens inclusos

  • 3 × 3214 020-510 Parafuso de ajuste
  • 1 × 5691 034-03 Bico

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

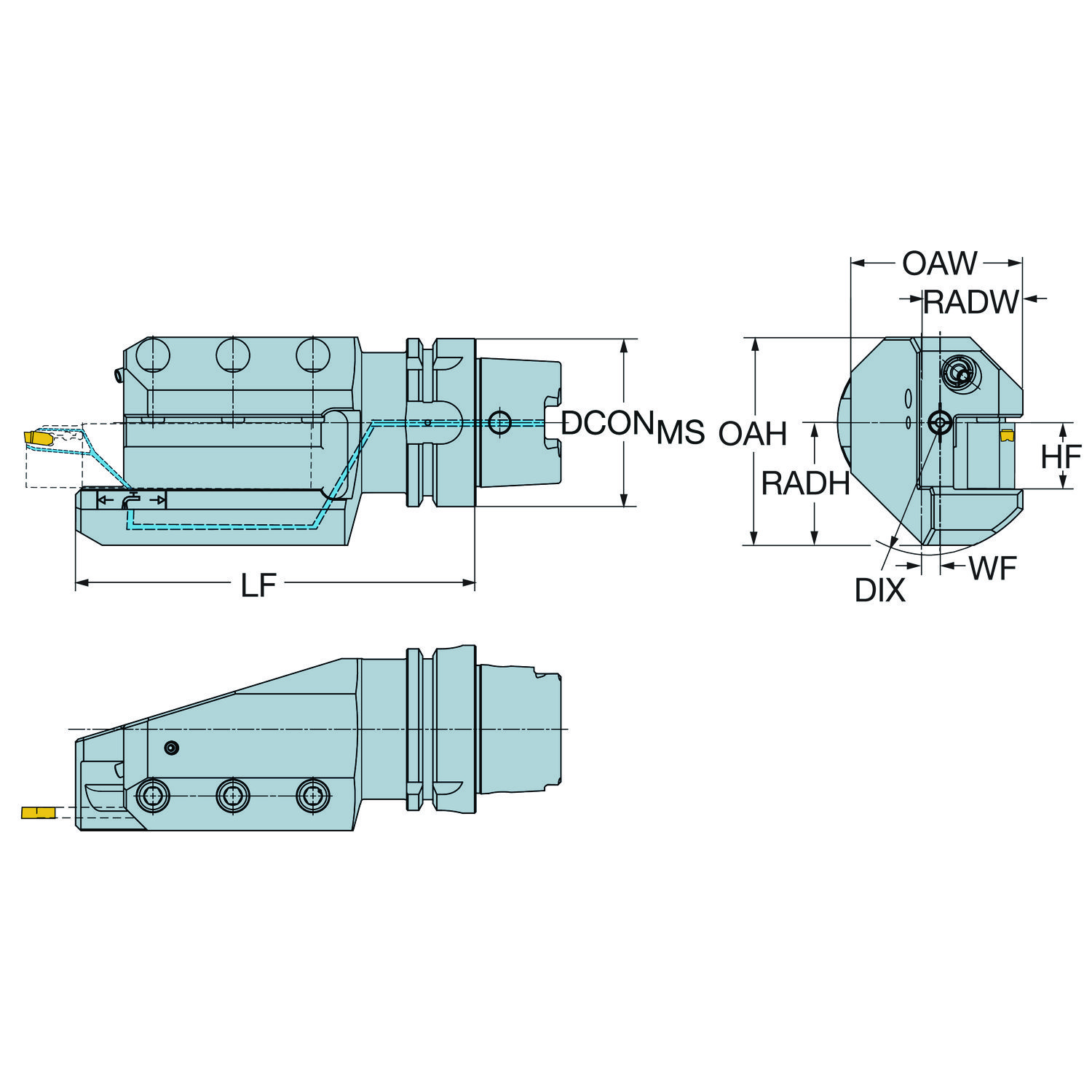

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 25 mm
Altura total OAH 78 mm
Balanço máximo OHX 132 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF_1 132 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS HSK -T — tamanho 63
Direção de interface de adaptação da peça ADINTWS Haste retangular — métrica: 25 x 25
Largura funcional WF_1 13 mm
Largura total OAW 69.47 mm
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída descentralizada com bicos ajustáveis

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
