QS-QI-RGH20C2525-024B

Ferramentas · Axial P&G Indexable

QS-QI-RGH20C2525-024B

Ferramenta convencional CoroCut® QI para usinagem de canais frontais

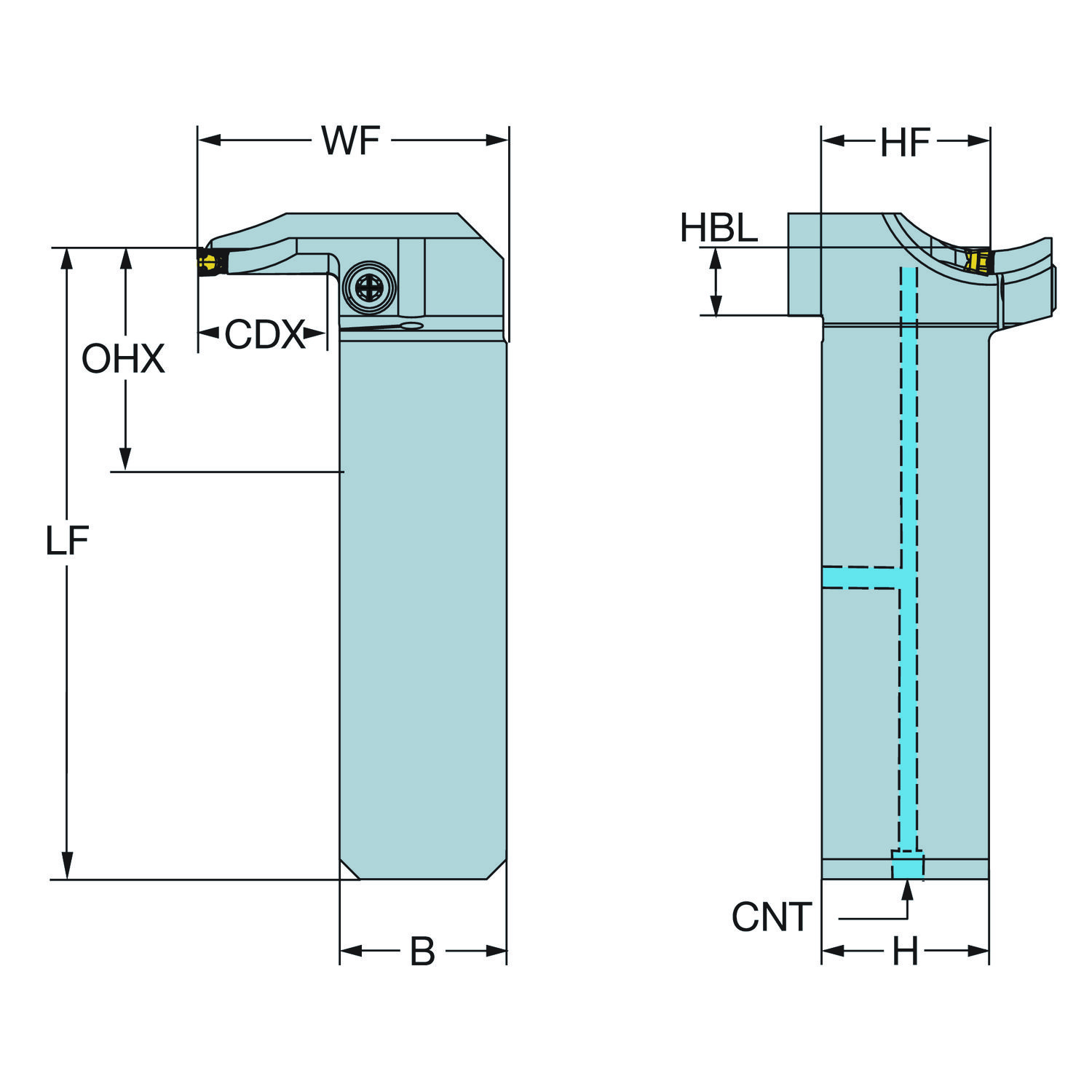

Ferramenta para torneamento · comprimento funcional 94 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QS-QI-RGH20C2525-024B
Código compactado
QS-QI-RGH20C2525-024B
Material ID
7941908
Família
Ferramentas
Tipo
Axial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
464.0 Gram
EAN
7323225433402
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181090
Origem
SE
Lançamento
24/09/2021
CoroPak de lançamento
21.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25 mm
Altura funcional HF 25 mm
Altura total OAH 39.22 mm
ângulo da aresta de corte da ferramenta KAPR 90
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 35 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento funcional LF 94 mm
Comprimento total OAL 99.3 mm
Coolant exit supply type CXST both over and under the cutting edge
Diâmetro externo máximo do canal axial DAXX 44 mm
Diâmetro interno mínimo do canal axial DAXIN 24 mm
Diâmetro mínimo do furo DMIN 32 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 25 x 25
Identificação da pastilha padrão MIID QI-NH-0400-0003-TF
Largura da haste B 25 mm
Largura funcional WF 46 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut QI -size H (QI-NH-0400-0003-TF)
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 20 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 2.5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
