QI-NH-0400-RM 1125

Pastilhas · Parting and grooving insert

QI-NH-0400-RM 1125

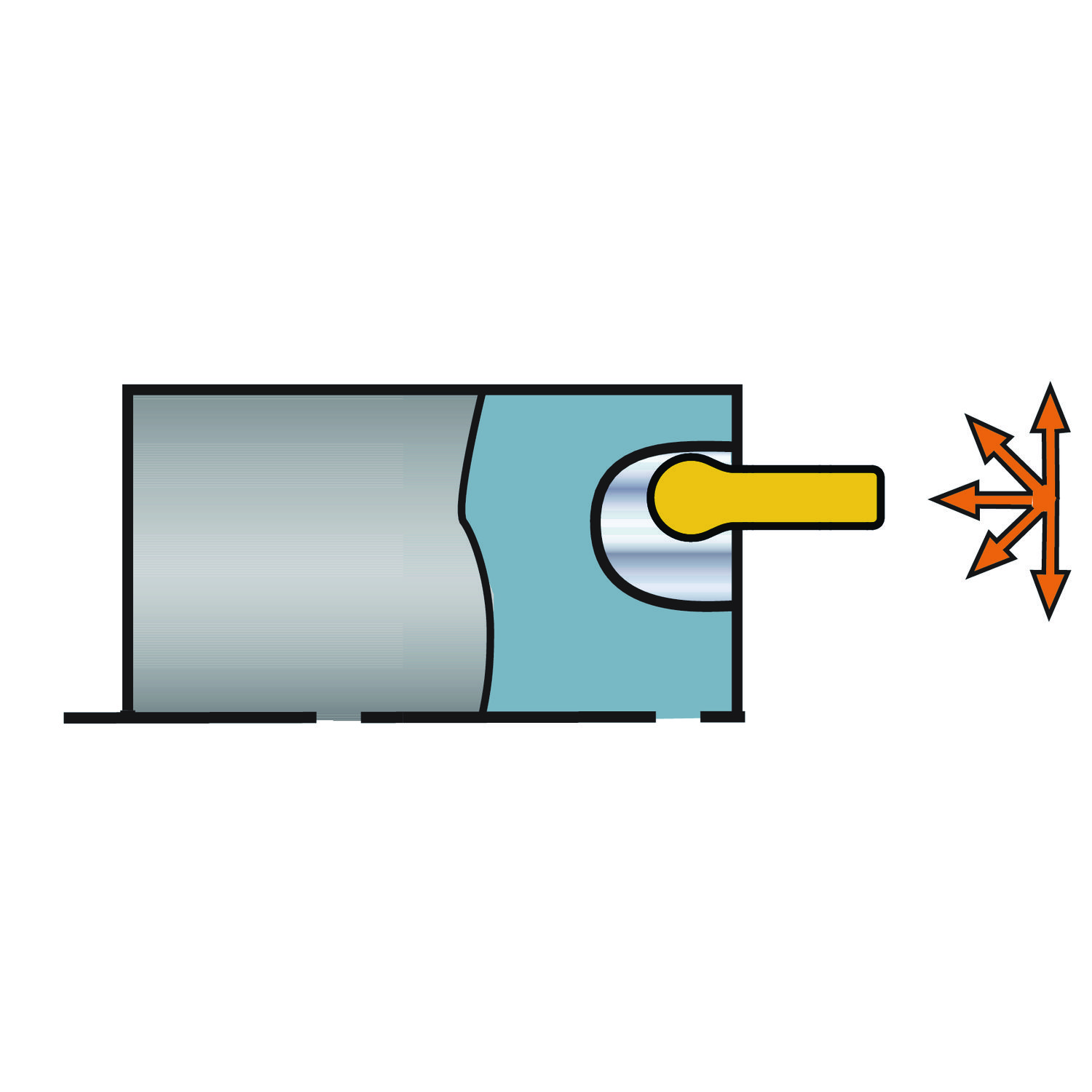

Pastilhas CoroCut® QI para perfilamento

Pastilha geradora de perfil para aço (ISO P) · classe 1125 com cobertura PVD · raio de ponta 2 mm, espessura 3,15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1125

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO
QI-NH-0400-RM 1125
Código compactado
QI-NH-0400-RM1125
Material ID
7937629
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
1125
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
0.42 Gram
EAN
7323225414661
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182110
Origem
US
Lançamento
24/09/2021
CoroPak de lançamento
21.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
195 m/min
Avanço por rotação
0,1 mm/r
Profundidade de corte
1 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/rap mm Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 195 (170 – 240)0,1 (0,05 – 0,57)0,1 (0,05 – 0,4)1 (0,1 – 1,6) 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 155 (135 – 195)0,1 (0,05 – 0,57)0,1 (0,05 – 0,4)1 (0,1 – 1,6) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 37 (32 – 45)0,1 (0,05 – 0,57)0,1 (0,05 – 0,4)1 (0,1 – 1,6) 900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 130 (120 – 160)0,1 (0,05 – 0,57)0,1 (0,05 – 0,4)1 (0,1 – 1,6) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

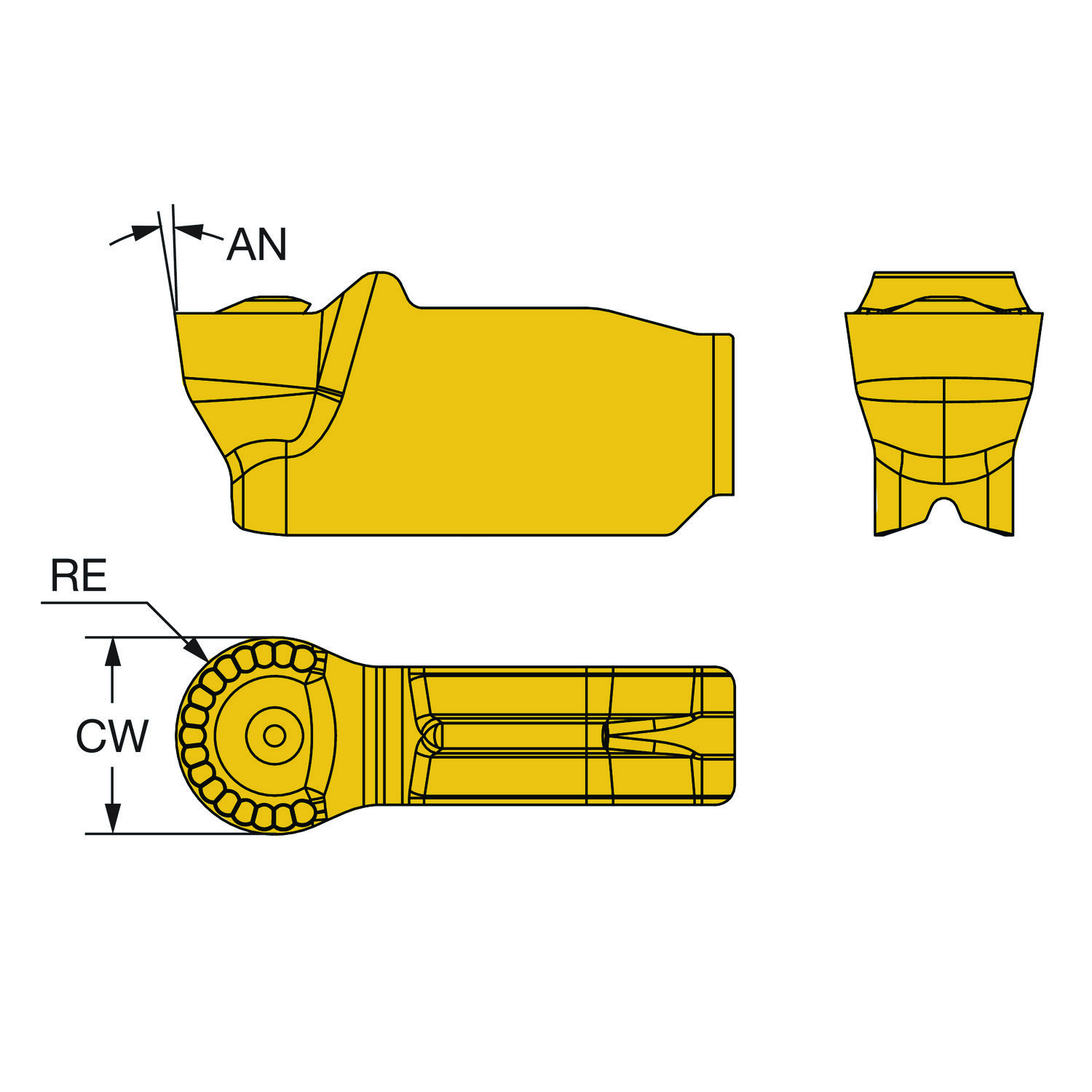

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 8
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1125
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Concave prismatic section
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Designação da aplicação do quebra-cavacos por fabricante CBMD RM
Espessura da pastilha S 3.15 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut QI -size H
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PMKNS
Largura de corte CW 4 mm
Número de arestas de corte CEDC 1
Profundidade de corte máxima APMX 2 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 2 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
