Ferramentas · Corte e canal axial — intercambiável
QI-LAFH12C16-016A
Barra de mandrilar CoroCut® QI para usinagem de canais frontais

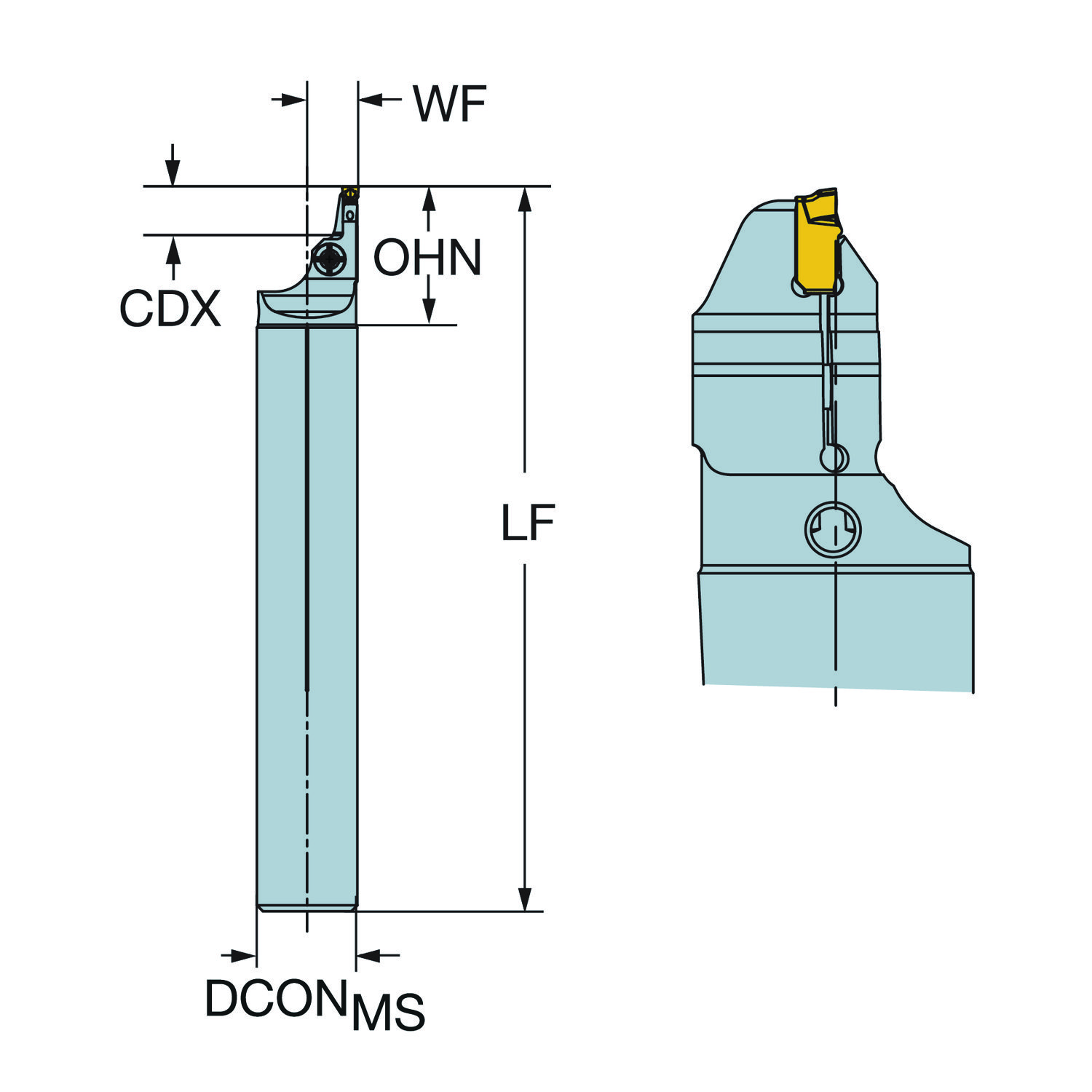

Ferramenta para torneamento · comprimento funcional 180 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QI-LAFH12C16-016A.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroCut QI · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- QI-LAFH12C16-016A
- Código compactado
- QI-LAFH12C16-016A
- Material ID
- 7993666
- Família
- Ferramentas
- Tipo
- Corte e canal axial — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 549 g
- EAN
- 7323225665353
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Origem
- SE
- Lançamento
- 24/09/2021
- CoroPak de lançamento
- 21.2
Arquivos CAD
- STP básico 76268953.stp
- STP detalhado 76268950.stp
- DXF 2D 76268951.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5512 031-03 Parafuso de fixação
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 100 mm |
| Balanço mínimo | OHN | 35 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | H |
| Código do tamanho do assento da pastilha | SSC_N | H |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 180 mm |
| Comprimento total | OAL | 180 mm |
| Diâmetro da conexão | DCONMS | 25.4 mm |
| Diâmetro externo máximo do canal axial | DAXX | 42 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 16 mm |
| Diâmetro mínimo do furo | DMIN | 24 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1 |
| Identificação da pastilha padrão | MIID | QI-NH-0400-0003-TF |
| Largura funcional | WF | 12.9 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut QI — tamanho H (QI-NH-0400-0003-TF) |
| Pressão de refrigeração | CP | 150 mm |
| Profundidade máxima de corte | CDX | 12 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada |
| Tipo de alimentação da saída de refrigerante | CXST | Acima e abaixo da aresta de corte |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 18 no catálogo
QI-NH-0400-0002-GF H13A Pastilhas CoroCut® QI para usinagem de canais Entrega imediata
QI-NH-0400-0003-TF 1135 Pastilhas CoroCut® QI para usinagem de canais Entrega imediata
QI-NH-0396-0002-GF 1125 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0002-GF 1105 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0002-GF 1125 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0002-GF 1145 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0002-GF 1205 CoroCut® QI, inserts for grooving
QI-NH-0400-0003-TF 1105 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0003-TF 1125 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0003-TF 1145 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0400-0003-TF 1205 CoroCut® QI, inserts for grooving
QI-NH-0400-RM 1105 Pastilhas CoroCut® QI para perfilamento
QI-NH-0400-RM 1125 Pastilhas CoroCut® QI para perfilamento
QI-NH-0400-RM 1135 Pastilhas CoroCut® QI para perfilamento
QI-NH-0400-RM 1205 CoroCut® QI, insert for profiling
QI-NH-0415-0002-GF 1125 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0470-0003-GF 1125 Pastilhas CoroCut® QI para usinagem de canais
QI-NH-0480-0003-GF 1125 Pastilhas CoroCut® QI para usinagem de canais Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 17 no catálogo
132N-40A16 Luva cilindrica
132P-241641-B Bucha cilíndrica com posicionamento Easy-Fix
132P-321649-B Bucha cilíndrica com posicionamento Easy-Fix
A393.277-100 02 085A Cassete para adaptador de broca ajustável
A393.CG-32 16 60 Luva cilindrica
A393.CGS-31 16 60A Luva cilindrica
A393.CGS-32 16 60 Luva cilindrica
A416.2-LX25-32 Bucha excêntrica
AA3B27-40 25 085 CAT-V para adaptador ISO 9766
AA3B27-50 25 085 CAT-V para adaptador ISO 9766
C4-131-00091-1000 Coromant Capto® para adaptador com haste cilíndrica
C5-131-00070-1000 Coromant Capto® para adaptador com haste cilíndrica
C5-A391.19-25 115 Coromant Capto® para mandril com fixação térmica
C6-131-00075-1000 Coromant Capto® para adaptador com haste cilíndrica
EF-A24-A16 Bucha cilíndrica com posicionamento Easy-Fix
HA06-A-SH25-S-120 HSK para mandril iLock com fixação térmica
HA10-A-SH25-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
C2A-RS25-LFG15B-067DB ferramenta convencional corocut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFG15B-090DB ferramenta convencional corocut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFG15B-130DB ferramenta convencional corocut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-040DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-052DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-064DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-092DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-132DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-220DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-LFH18B-300DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
C2A-RS25-RFH18B-092DB Ferramenta convencional CoroCut® 2 para usinagem de canais frontais Recomendado
QFT-LGH32C2525-045B Porta Ferramenta convencional CoroCut® QF QS para usinagem de canais frontais Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
