Adaptação · Rotating adaptor
A393.277-100 02 085A
Cassete para adaptador de broca ajustável

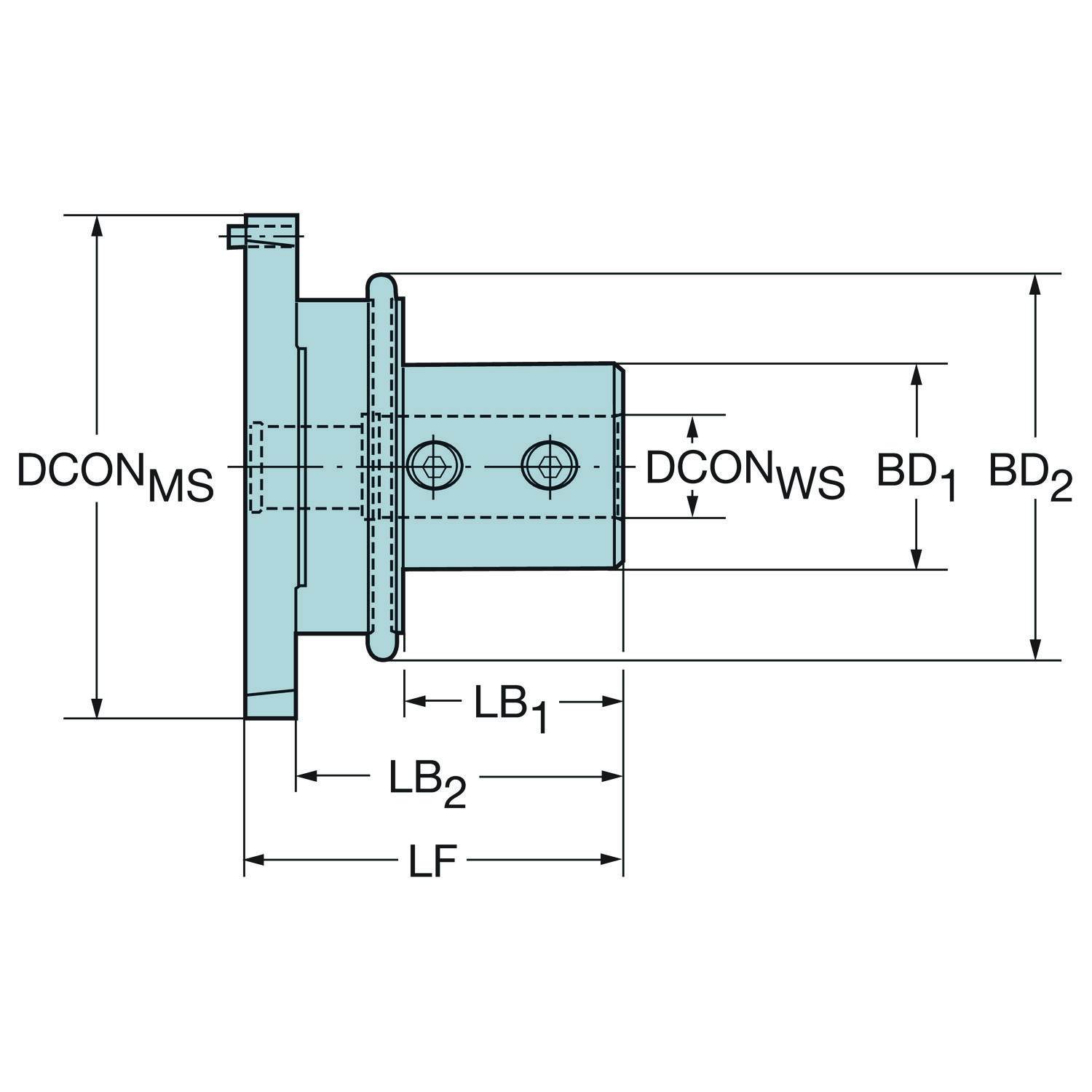

Adaptador simétrico rotativo · comprimento funcional 84,99 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- A393.277-100 02 085A
- Código compactado
- A393.277-10002085A
- Material ID
- 5723171
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.287 Kilogram
- EAN
- 10916802
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Origem
- SE
- Lançamento
- 26/02/1996
- CoroPak de lançamento
- 96.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento do corpo | LB_1 | 54 mm |
| Comprimento do corpo | LB_2 | 75 mm |
| Comprimento do corpo | LB_3 | 85 mm |
| Comprimento funcional | LF | 84.99 mm |
| Diâmetro da conexão | DCONMS | 98 mm |
| Diâmetro da conexão | DCONWS | 25.4 mm |
| Diâmetro do corpo | BD_1 | 45 mm |
| Diâmetro do corpo | BD_2 | 72 mm |
| Diâmetro do corpo | BD_3 | 98 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Drill Slide -size 02 |
| Direção de interface de adaptação da peça | ADINTWS | Cylindrical clamping (ISO9766 drill shank) -inch: 1 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 20 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
416.1-838
5641 001-32
