A16T-DWLNR 3 — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

A16T-DWLNR 3

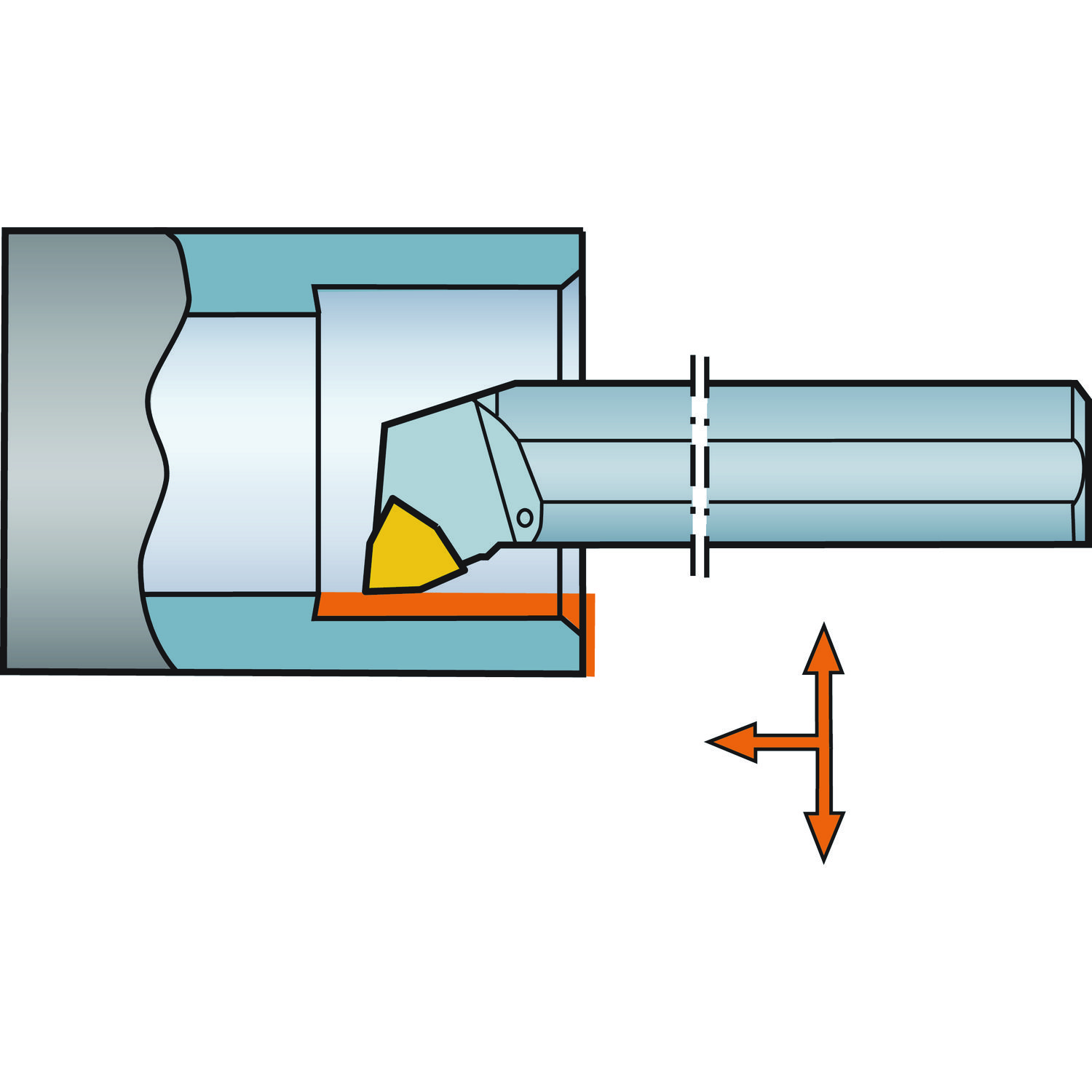

Barra de mandrilar T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 304,8 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$2.506,48a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

R$2.506,48 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
A16T-DWLNR 3
Código compactado
A16T-DWLNR3
Material ID
5727593
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,997 kg
EAN
12326904
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
28/01/2008
CoroPak de lançamento
08.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-04 Parafuso do calço
  • 1 × 5322 328-01 Calço
  • 1 × 5412 028-011 Jogo de grampo
  • 1 × 5680 051-03 Chave
  • 1 × 5680 084-20 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver A16T-DWLNR 3 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.152 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

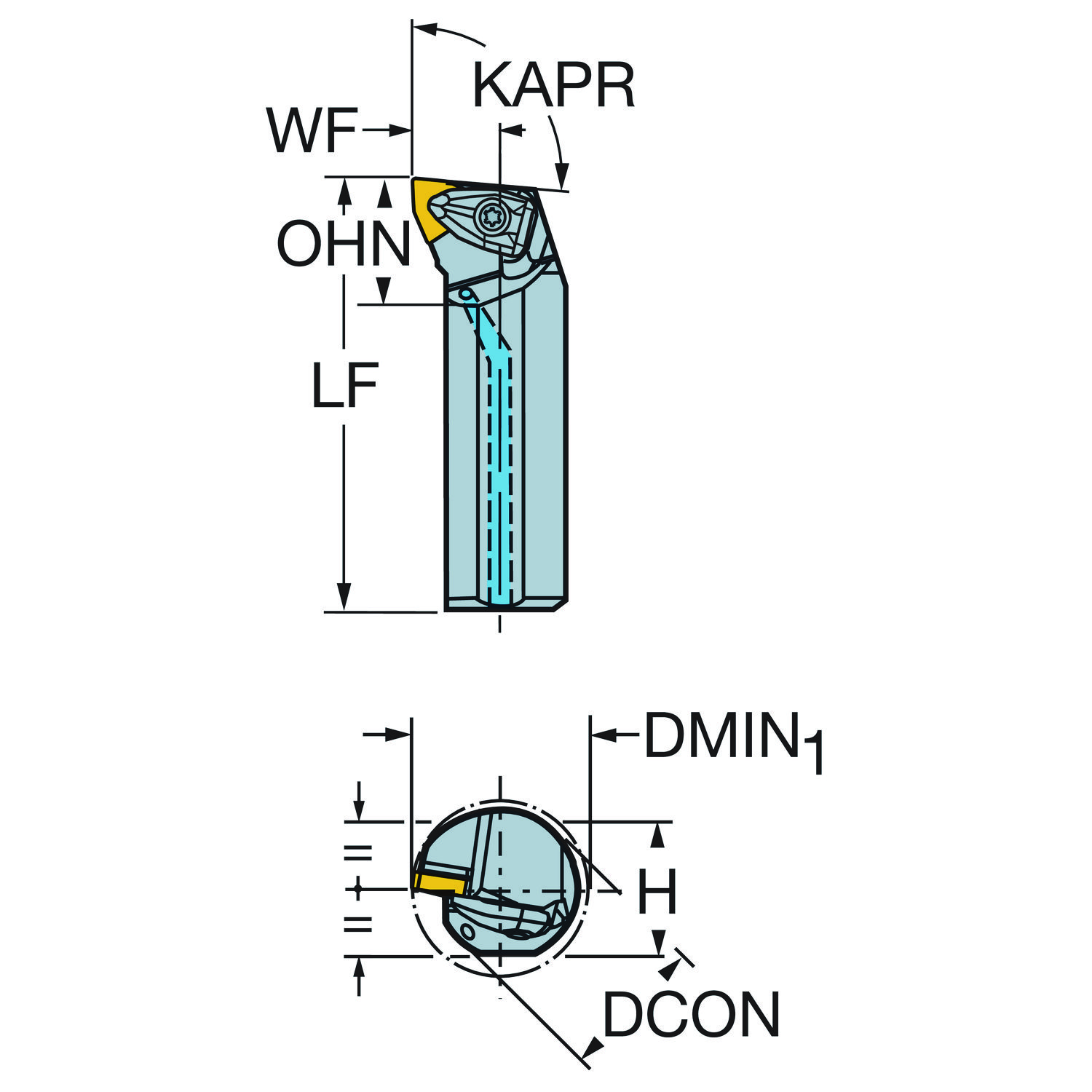

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 23 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -14
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 101.6 mm
Balanço mínimo OHN 38.1 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 6
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Grampo sobre a pastilha e no furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 268.3 mm
Comprimento funcional LF 304.8 mm
Comprimento total OAL 304.8 mm
Diâmetro da conexão DCONMS 25.4 mm
Diâmetro do corpo BD 25.4 mm
Diâmetro mínimo do furo DMIN_1 33 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — polegada: 1
Identificação da pastilha padrão MIID WNMG 06 04 08
Largura funcional WF 19.05 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER WNMG 060408
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 1.7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
