Adaptação · Adaptador rotativo
C6-391.277-02 045A
Coromant Capto® para adaptador ISO 9766 ajustável

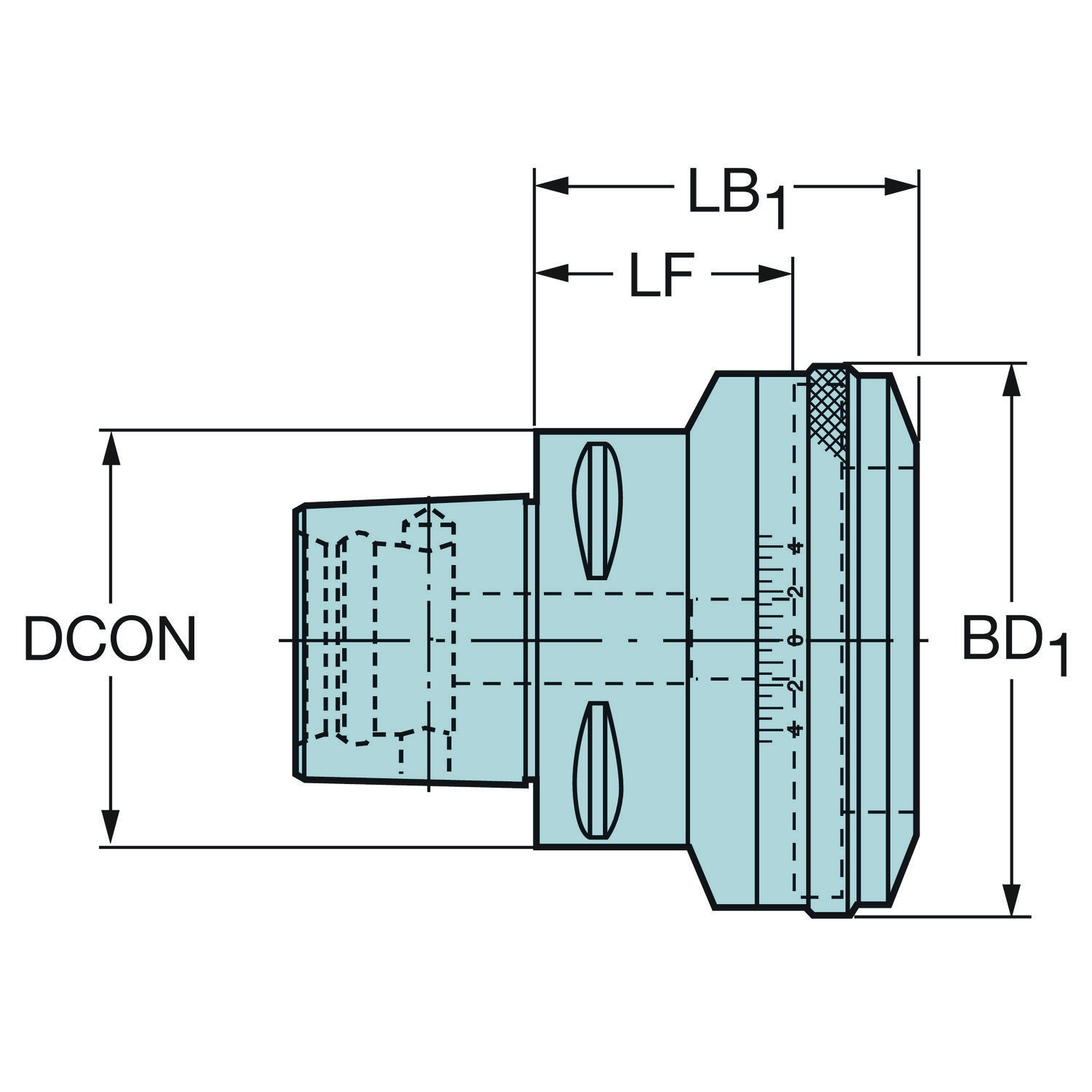

Adaptador simétrico rotativo · comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C6-391.277-02 045A
- Código compactado
- C6-391.277-02045A
- Material ID
- 5729163
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,7 kg
- EAN
- 11194260
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 06/12/1999
- CoroPak de lançamento
- 95.1
Arquivos CAD

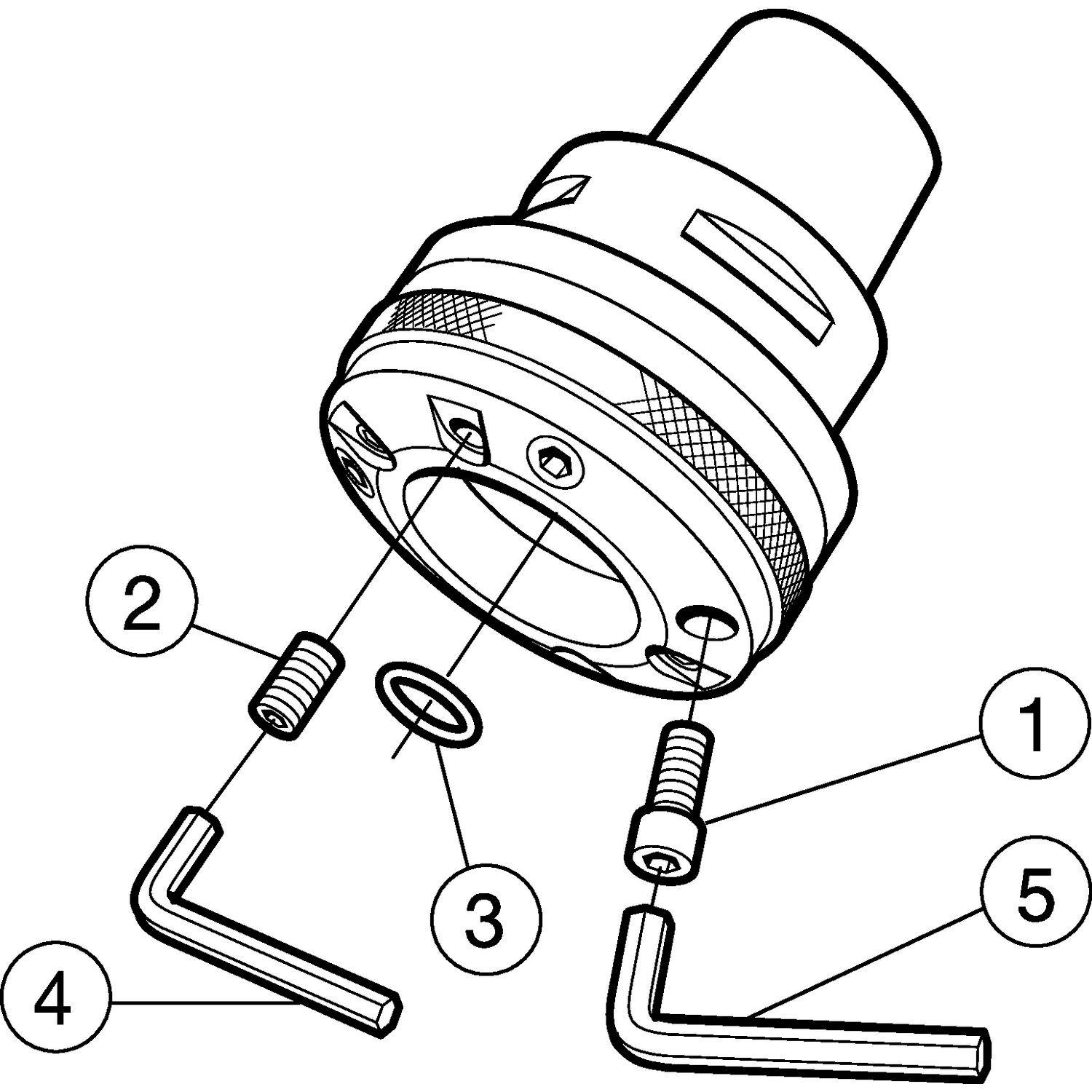

Itens inclusos
- 4 × 3212 010-360 Parafuso
- 4 × 5519 026-06 Parafuso
- 1 × 5641 001-41 Anel O-ring
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento do corpo | LB_1 | 69.6 mm |
| Comprimento funcional | LF | 45 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 98 mm |
| Diâmetro do corpo | BD_1 | 106 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Direção de interface de adaptação da peça | ADINTWS | Broca corrediça — tamanho 02 |
| Numero standard | STDNO | ISO26623-1 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 8 mm |
