A16T-STFCR 3HP

Ferramentas · Turning Indexable

A16T-STFCR 3HP

Barra de mandrilar CoroTurn® 107 para torneamento

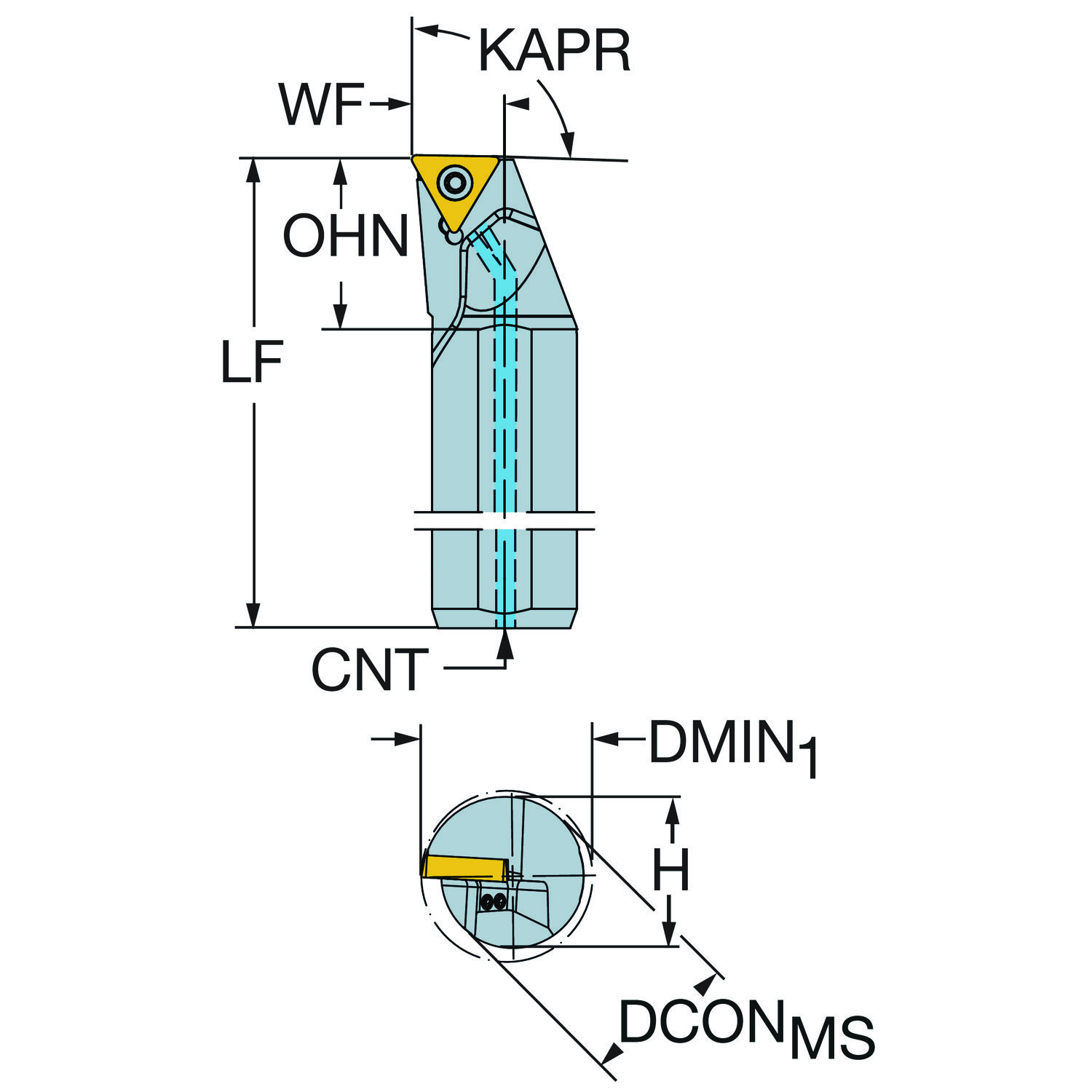

Ferramenta para torneamento · comprimento funcional 304,8 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
A16T-STFCR 3HP
Código compactado
A16T-STFCR3HP
Material ID
6404661
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
0.984 Kilogram
EAN
26404661
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 23.02 mm
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 91
ângulo de ataque da ferramenta PSIR -1
ângulo de folga principal AN 7
ângulo de inclinação LAMS -3.83
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 101.6 mm
Balanço mínimo OHN 30.7 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 274.1 mm
Comprimento funcional LF 304.8 mm
Comprimento total OAL 304.8 mm
Diâmetro da conexão DCONMS 25.4 mm
Diâmetro do corpo BD 25.4 mm
Diâmetro mínimo do furo DMIN_1 30.5 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank w/ 3 flats -inch: 1
Identificação da pastilha padrão MIID TCMT 16 T3 08
Insert included angle EPSR 60
Largura funcional WF 16.26 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 16T308
Pressão de refrigeração CP 275 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axially concentric or off-center with nozzle, adjustable
Torque TQ 3 mm
