Adaptação · Adaptador estacionário — angular

HT10-ASHR45-122-25HP

HSK para adaptador com haste retangular

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
HT10-ASHR45-122-25HP
Código compactado
HT10-ASHR45-122-25HP
Material ID
7086863
Família
Adaptação
Tipo
Adaptador estacionário — angular
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,347 kg
EAN
7323221216801
NCM
846610
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SE
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

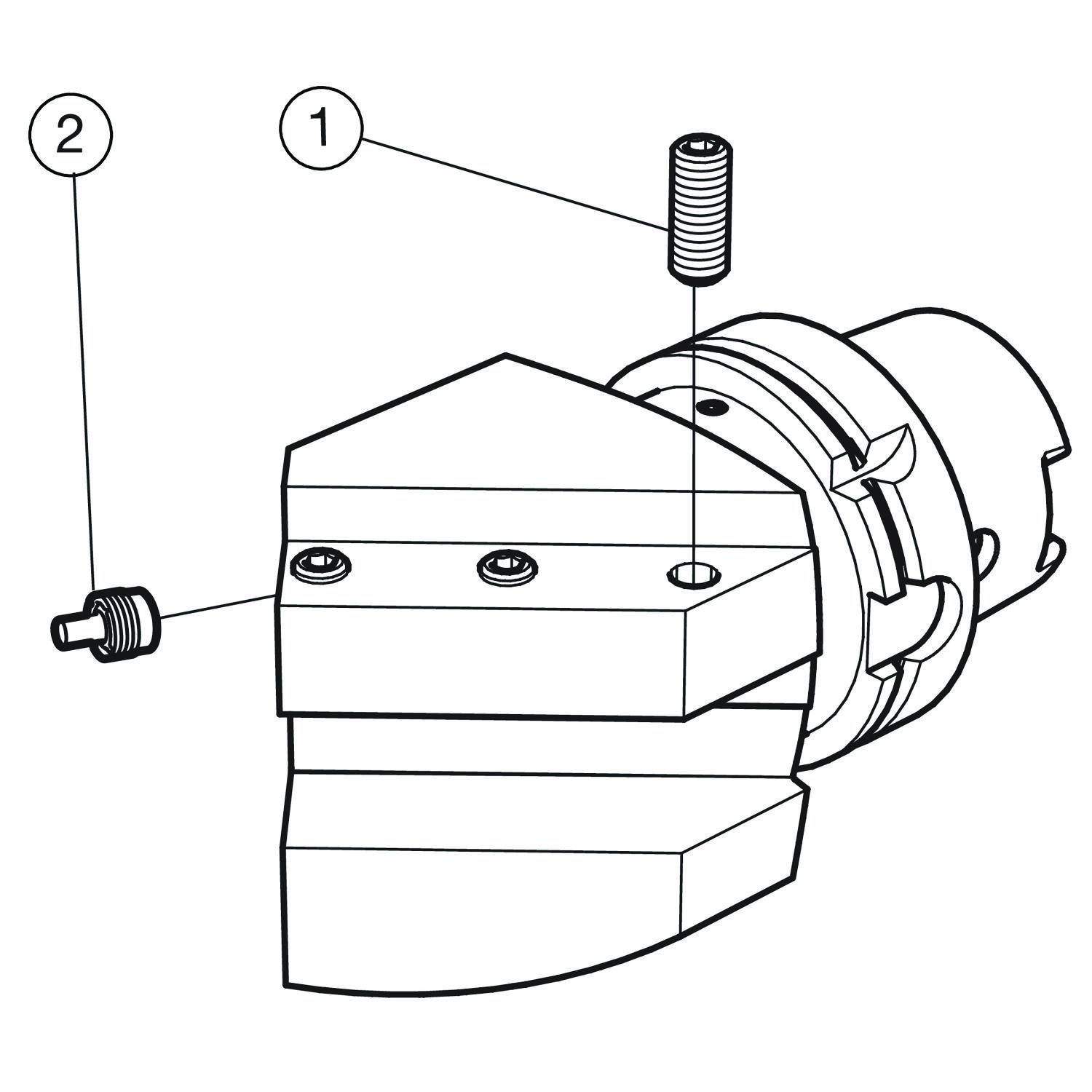

Itens inclusos

  • 3 × 3214 020-510 Parafuso
  • 1 × 5691 034-03 Bico

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

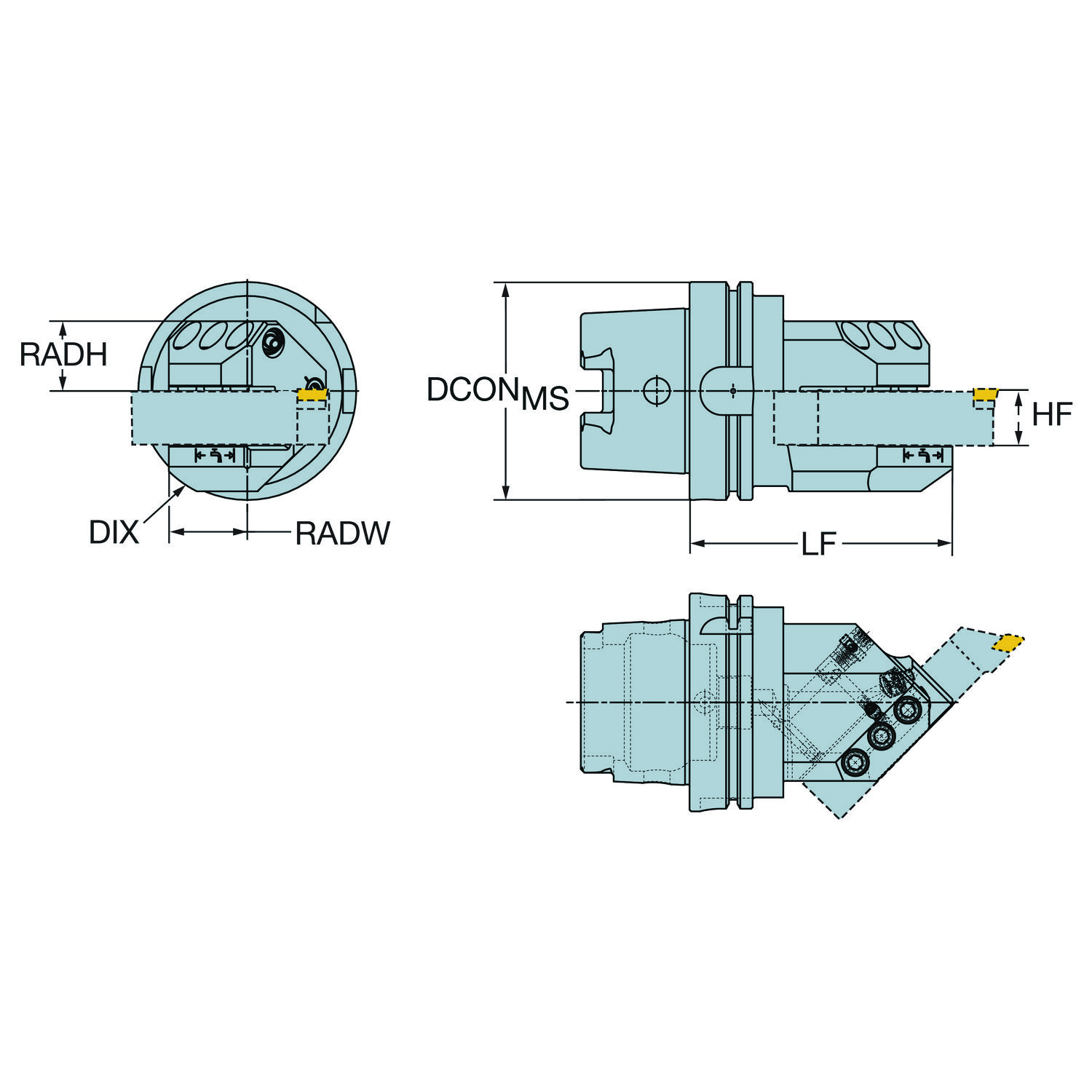

ParâmetroCódigoValor
Altura funcional HF_1 25 mm
Altura total OAH 99.93 mm
Balanço máximo OHX 122 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento da saliência LPR 122 mm
Comprimento funcional LF_1 122 mm
Diâmetro da conexão DCONMS 100 mm
Direção da interface de adaptação da máquina ADINTMS HSK -T — tamanho 100
Direção de interface de adaptação da peça ADINTWS Haste retangular — métrica: 25 x 25
Largura funcional WF_1 0 mm
Largura total OAW 99.93 mm
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída descentralizada com bicos ajustáveis

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
