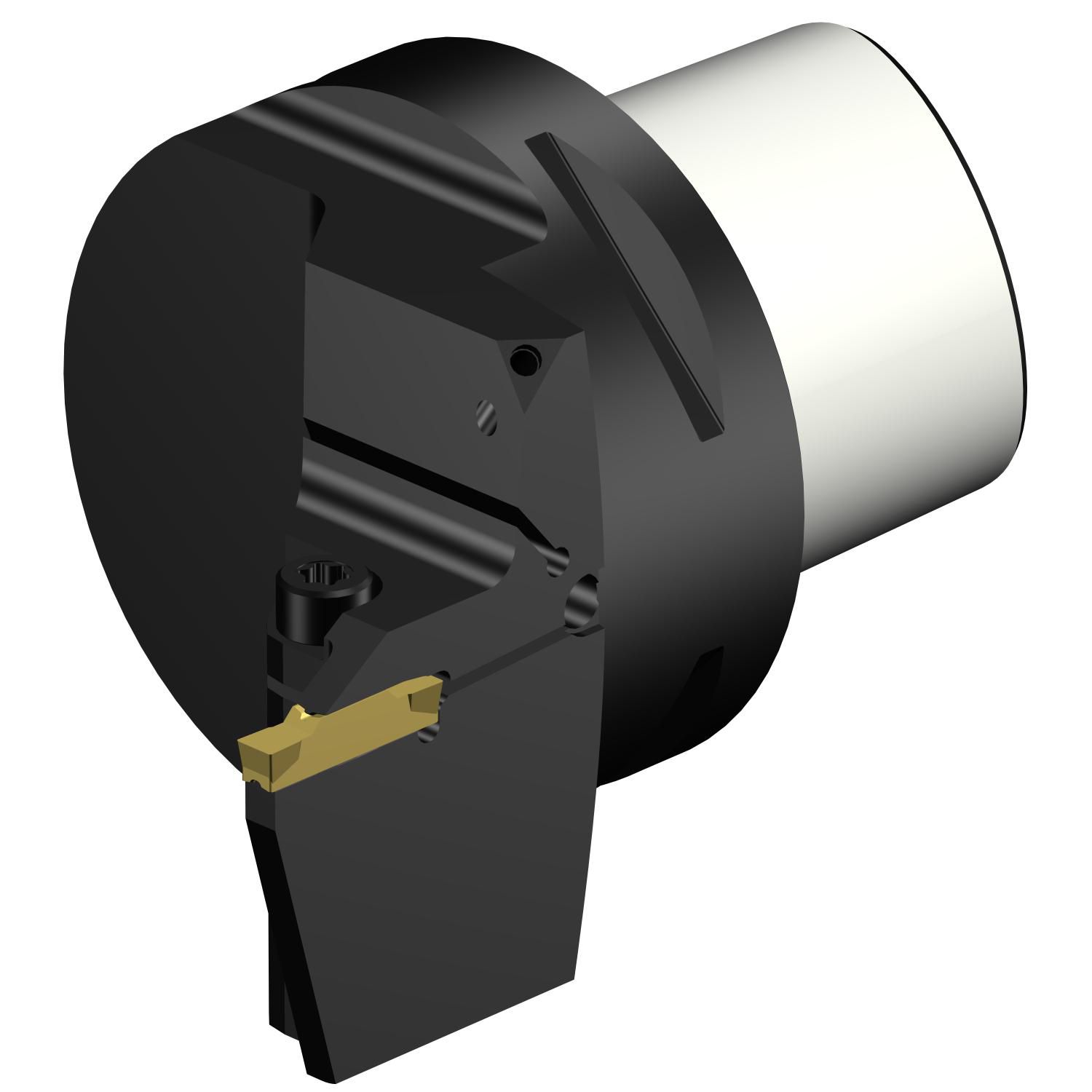

C8-RF123J13-42080B

CoroCut® 1-2, unidade de corte para separação e canais

Ferramenta para torneamento · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C2R-CC8-RJ13CB — Unidade de corte CoroCut® 2 para corte e usinagem de canais

Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais

Dados principais

Código ISO: C8-RF123J13-42080B
Código compactado: C8-RF123J13-42080B
Material ID: 5846688
Família: Ferramentas
Tipo: Corte e canal radial — intercambiável
Peso unitário: 2,162 kg
EAN: 25846688
UNSPSC: 27112809
eCl@ss 13: 21181012
Lançamento: 17/02/2011
CoroPak de lançamento: 11.1

Arquivos CAD

Itens inclusos

1 × 3212 012-360 Parafuso
1 × 5680 084-16 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Balanço máximo	OHX	80 mm
Código do tamanho do assento da pastilha	SSC_M	J
Código do tamanho do assento da pastilha	SSC_N	J
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica e radial
Comprimento funcional	LF	80 mm
Comprimento total	OAL	128 mm
Diâmetro da conexão	DCONMS	80 mm
Direção da interface de adaptação da máquina	ADINTMS	Coromant Capto (parafuso e segmento fixação) — tamanho C8
Largura funcional	WF	42 mm
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 2 — tamanho J (N123J2-CM)
Peso do item	WT	2.162 kg
Pressão de refrigeração	CP	40 bar
Profundidade máxima de corte	CDX	13 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada com bico ajustável
Torque	TQ	3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
