C2A-RS20-LGK08B-DC
Ferramenta convencional CoroCut® 2 para usinagem de canais rasos
Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.
Recomendado Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C2A-RS20-LGK08B-DC
- Código compactado
- C2A-RS20-LGK08B-DC
- Material ID
- 8426237
- Família
- Ferramentas
- Tipo
- Radial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.41 Kilogram
- EAN
- 7323227485492
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181004
- Origem
- SE
- Lançamento
- 30/12/2023
- CoroPak de lançamento
- 24.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 592 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

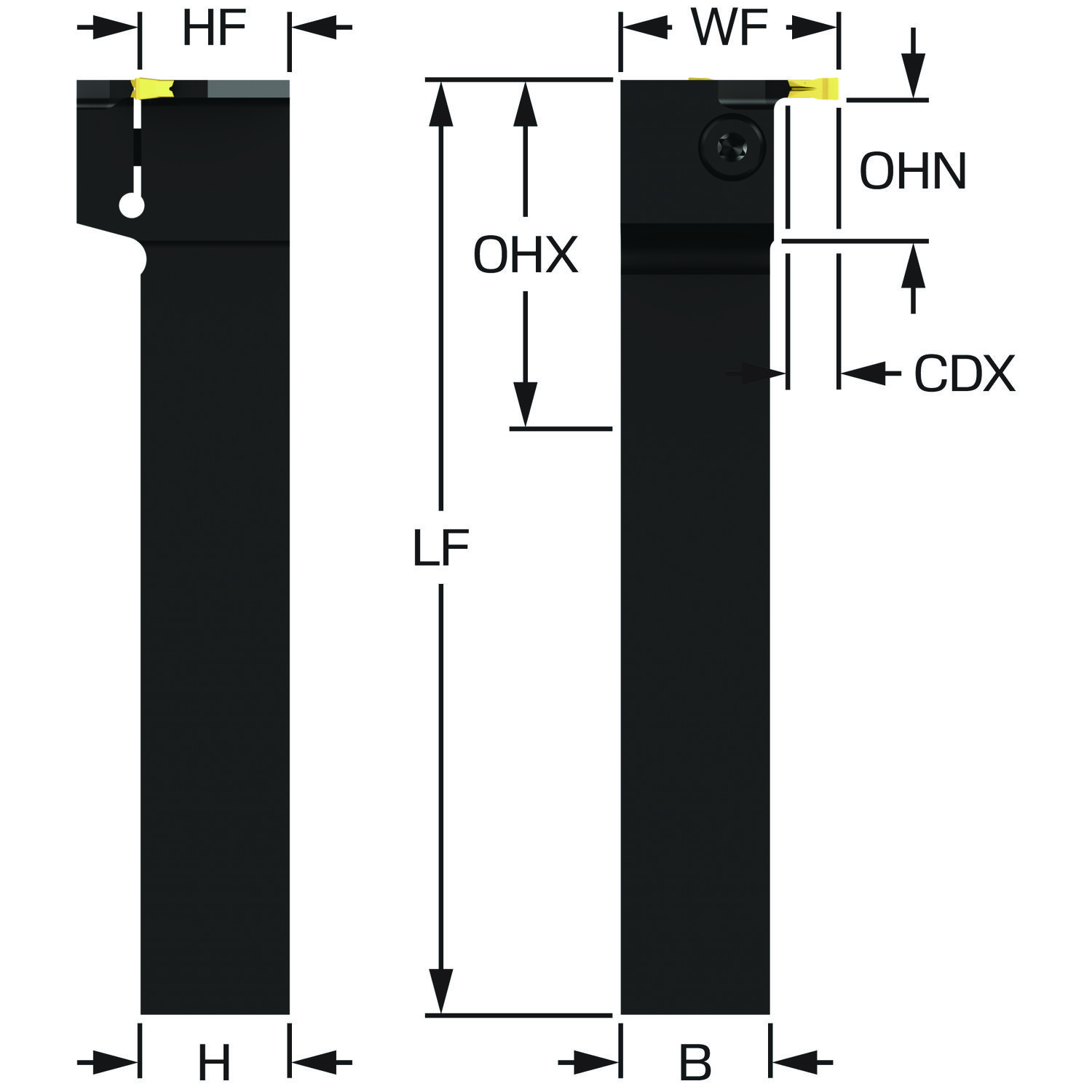

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 20 mm |
| Altura funcional | HF | 20 mm |
| Altura total | OAH | 31 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 49.6 mm |
| Balanço mínimo | OHN | 29.6 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | K |
| Código do tamanho do assento da pastilha | SSC_N | K |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 125 mm |
| Comprimento total | OAL | 125 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 20 x 20 |
| Largura da haste | B | 20 mm |
| Largura de corte | CW | 6 mm |
| Largura funcional | WF | 30 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 -size K (C2I-K2-0600-) |
| Pressão de refrigeração | CP | 150 mm |
| Profundidade máxima de corte | CDX | 4.5 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 4.5 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 17 no catálogo
570-80 20 2020R Adaptador CoroTurn® SL troca rápida para haste retangular
ASHA-L-VDI30-20-HP VDI para adaptador de haste retangular ASHA-R-VDI30-20-HP VDI para adaptador de haste retangular
ASHN-VDI30-20-HP VDI para adaptador de haste retangular
C5-ASHA-065-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHL-095-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHL45-085-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHR-095-20HP Coromant Capto® para adaptador com haste retangular
C5-ASHR3-36123-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares
C5-ASHR45-085-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHA-070-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHL-105-20HP Coromant Capto® para adaptador com haste retangular C6-ASHL3-36125-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares
C6-ASHL45-095-20HP Coromant Capto® para adaptador com haste retangular
C6-ASHR-105-20HP Coromant Capto® para adaptador com haste retangular C6-ASHR3-36125-20 Minitorre Coromant Capto® para três ferramentas convencionais retangulares C6-ASHR45-095-20HP Coromant Capto® para adaptador com haste retangular Nada com esse termo. Tente só o início do código.

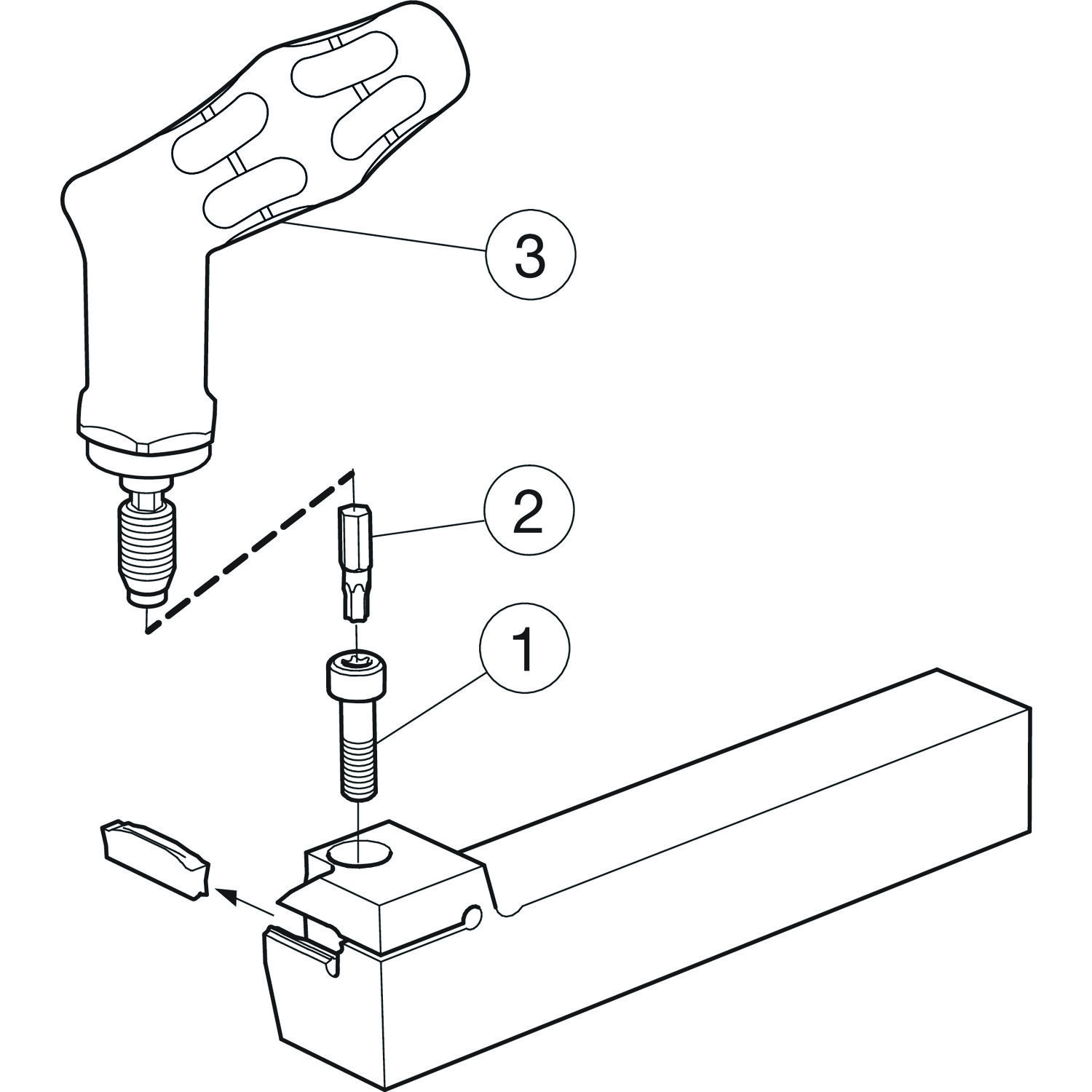

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5512 044-02
5680 084-16
5680 105-05 Últimos produtos visitados
