QS-TR-D13JCR 2020HP
Porta Ferramenta convencional CoroTurn® TR QS para torneamento
Ferramenta para torneamento · comprimento funcional 111 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para QS-TR-D13JCR 2020HP.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- QS-TR-D13JCR 2020HP
- Código compactado
- QS-TR-D13JCR2020HP
- Material ID
- 6766754
- Família
- Ferramentas
- Tipo
- Torneamento — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 353,4 g
- EAN
- 26766754
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- SE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
- STP básico 75957582.stp
- STP detalhado 75957581.stp
- DXF 2D 75957583.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-01 Parafuso da pastilha
- 3 × 5691 026-13 Bico
- 1 × 5512 104-01 Parafuso de refrigeração
- 1 × 5541 066-01 Arruela
- 1 × 3214 013-01 Parafuso batente
- 1 × 3214 012-01 Parafuso batente
- 1 × 5680 084-15 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

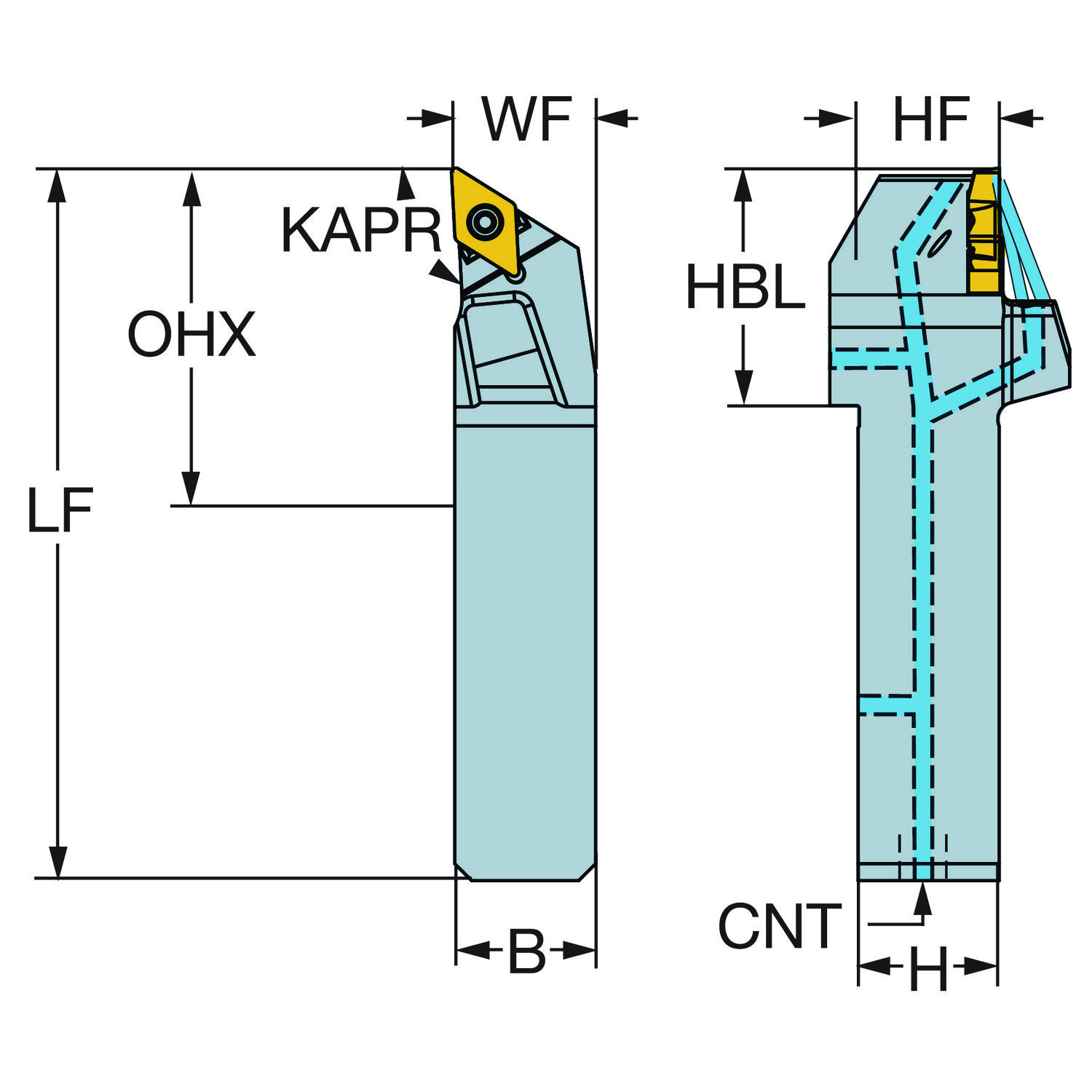

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 20 mm |
| Altura funcional | HF | 20 mm |
| Ângulo da aresta de corte da ferramenta | KAPR_1 | 93 |
| Ângulo da ponta da pastilha | EPSR | 55 |
| Ângulo de ataque da ferramenta | PSIR | -3 |
| Ângulo de folga principal | AN | 7 |
| Ângulo de inclinação | LAMS | 0 |
| Ângulo de saída ortogonal | GAMO | 0 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |

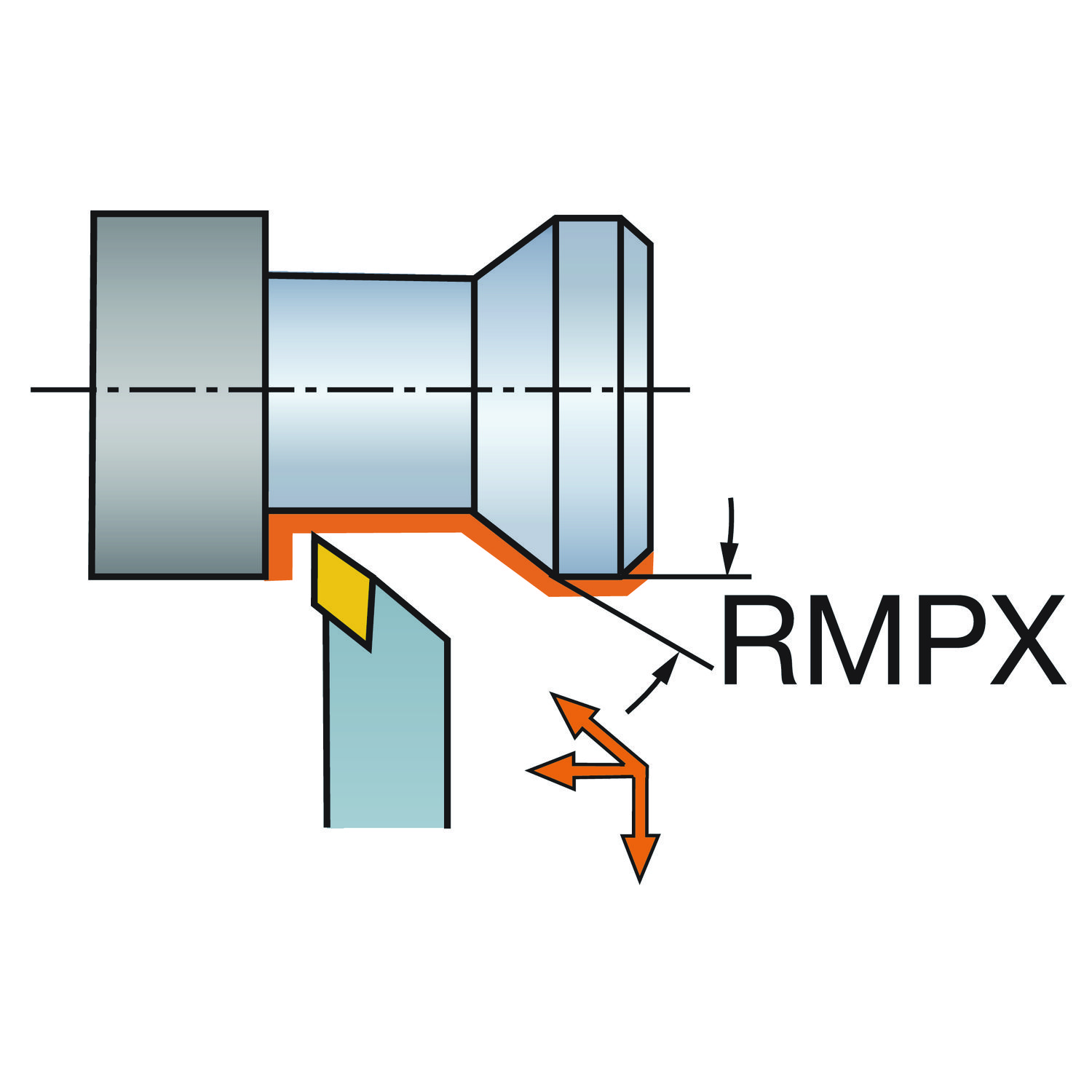

| Ângulo máximo de usinagem em rampa | RMPX | 27 |
| Balanço máximo | OHX | 62 mm |
| Balanço mínimo | OHN | 42 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 13 |
| Código do tamanho do assento da pastilha | SSC_N | 13 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento de fixação | LSCMS | 69 mm |
| Comprimento do offset até a base da cabeça | HBL | 42 mm |
| Comprimento funcional | LF | 111 mm |
| Comprimento total | OAL | 111 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste retangular — métrica: 20 x 20 |
| Identificação da pastilha padrão | MIID | TR-DC1308 |
| Largura da haste | B | 20 mm |
| Largura funcional | WF | 20.5 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroTurn TR ( TR-DC1308 ) |
| Peso do item | WT | 0.3534 kg |
| Pressão de refrigeração | CP | 150 bar |
| Pressão de refrigeração | CP | 150 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/8-28 |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica ou excêntrica com bico ajustável |
| Torque | TQ | 3 Nm |
| Torque | TQ | 3 mm |
