PTFNL 12CA-16 — Foto do produto

Foto do produto

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos

PTFNL 12CA-16

Cápsula T-Max® P para torneamento

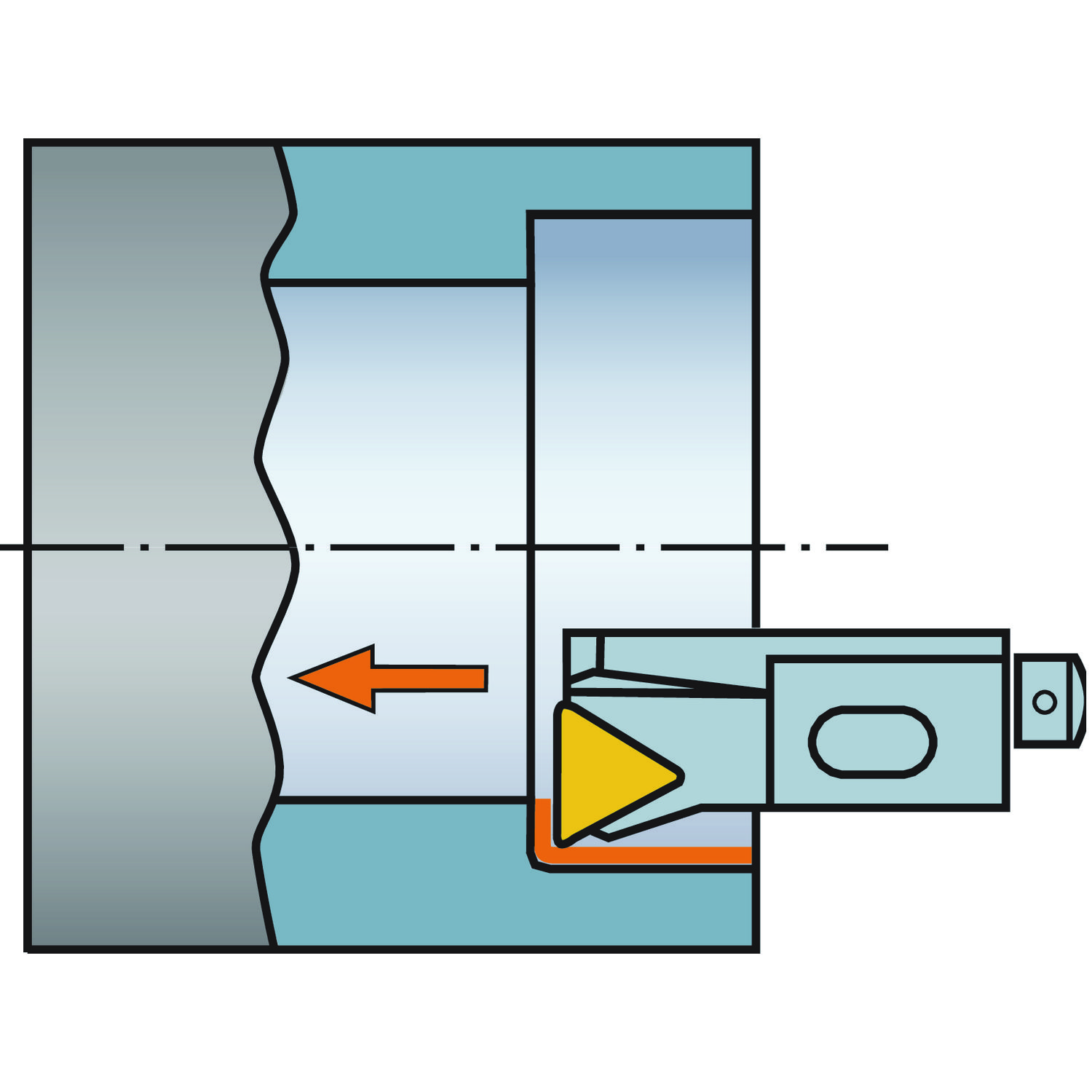

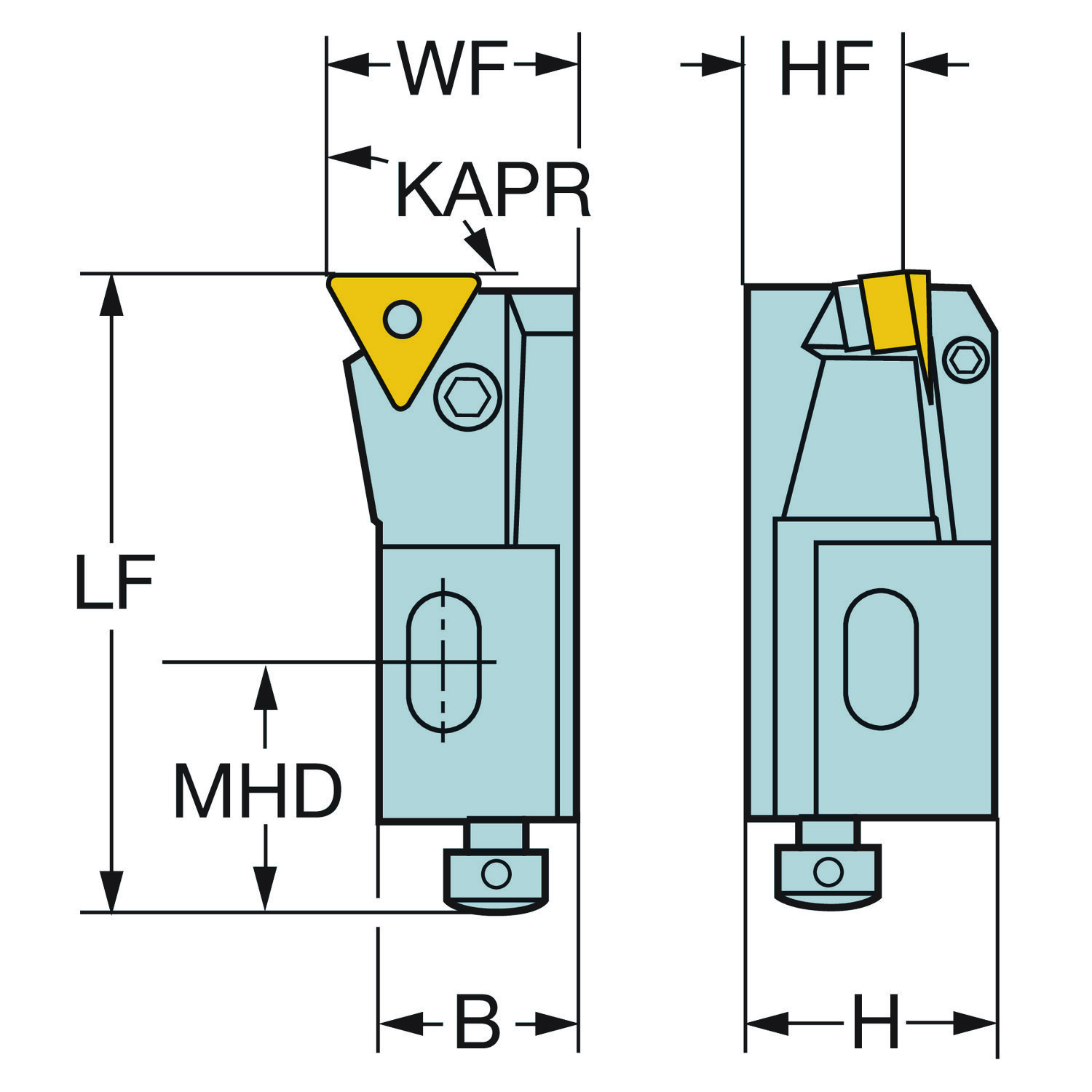

Ferramenta acoplada · comprimento funcional 55 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
PTFNL 12CA-16
Código compactado
PTFNL12CA-16
Material ID
5738875
Família
Ferramentas
Tipo
Cartucho de torneamento geral — avanço frontal, lateral ou ambos
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
101 g
EAN
10016565
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
29/03/1999
CoroPak de lançamento
99.1

Arquivos CAD

Itens inclusos

  • 1 × 5432 015-011 Alavanca
  • 1 × 438.3-830 Parafuso
  • 1 × 438.3-824 Parafuso de ajuste axial
  • 1 × 438.3-820 Parafuso de ajuste radial
  • 1 × 434.9-824 Parafuso de montagem
  • 1 × 3411 011-064 Arruela
  • 1 × 174.1-870 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 20 mm
Altura funcional HF 12 mm
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 60
Ângulo de ataque da ferramenta PSIR 0
Balanço máximo OHX 55 mm
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com pino pelo furo
Comprimento funcional LF 55 mm
Diâmetro mínimo do furo DMIN_1 50 mm
Direção da interface de adaptação da máquina ADINTMS Cartucho (ISO5611) -à esquerda: 12CA
Largura da haste B 15 mm
Largura funcional WF 20 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TNMG 160408
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
