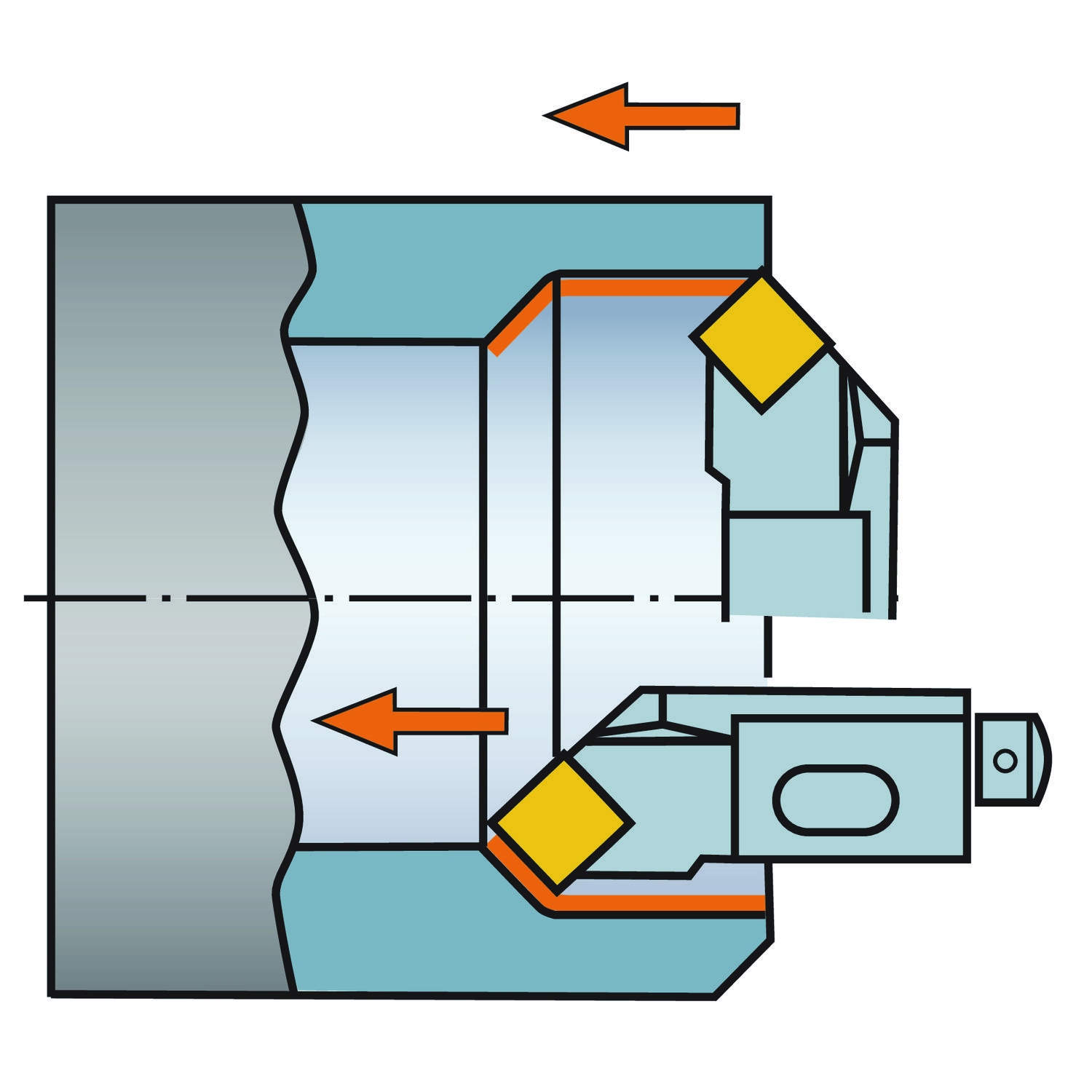

Ferramentas · Cartridge for general turning - for end, side or end and side feed
PSSNR 20CA-15
Cápsula T-Max® P para torneamento
Ferramenta acoplada · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$1.617,13 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- PSSNR 20CA-15
- Código compactado
- PSSNR20CA-15
- Material ID
- 5739187
- Família
- Ferramentas
- Tipo
- Cartridge for general turning - for end, side or end and side feed
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 183.3 Gram
- EAN
- 10364454
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 07/10/1991
- CoroPak de lançamento
- 91.3
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

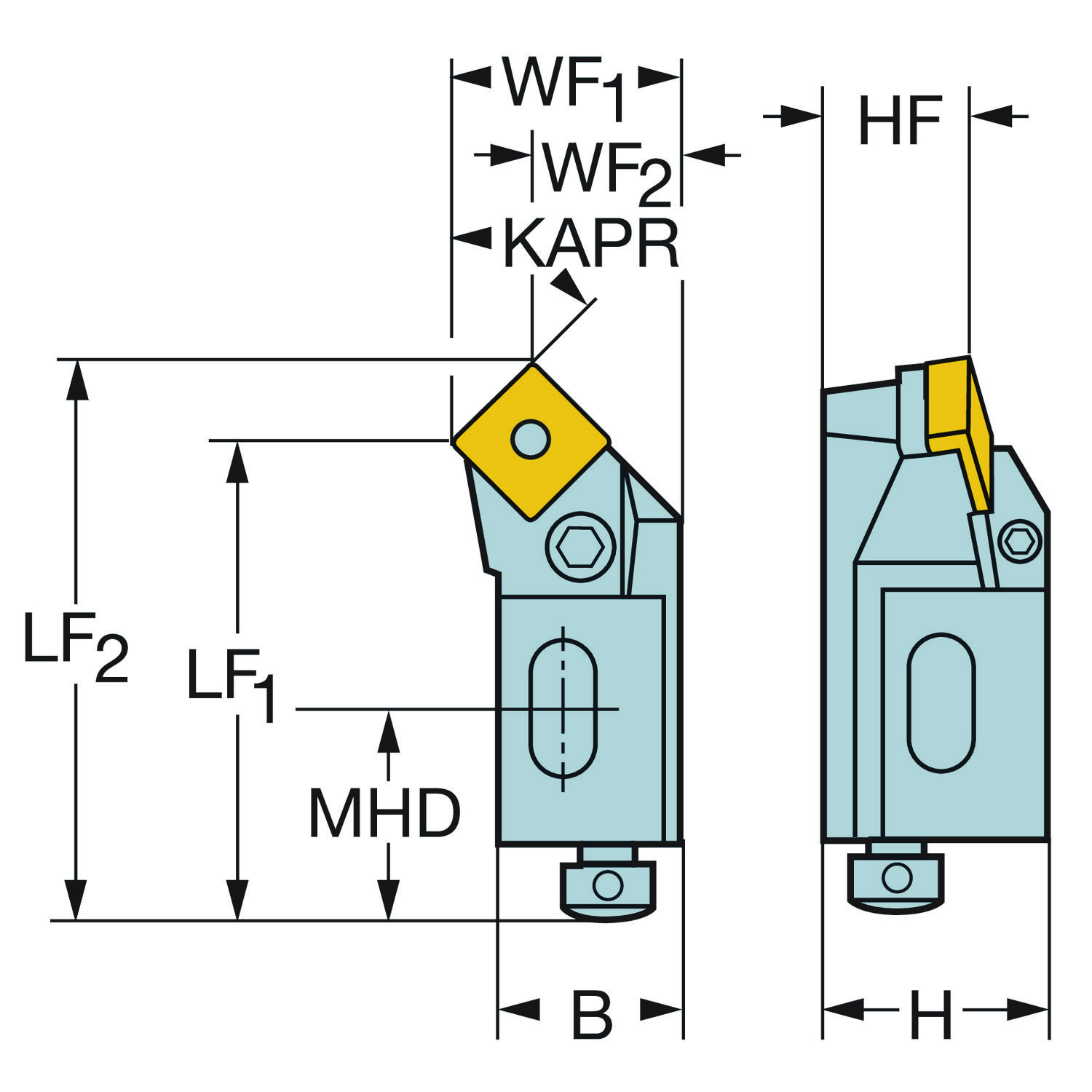

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 30 mm |
| Altura funcional | HF | 20 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 45 |
| ângulo de ataque da ferramenta | PSIR | 45 |
| Balanço máximo | OHX | 60 mm |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Código do tipo de fixação | MTP | clamp with pin through hole |
| Comprimento funcional | LF | 60 mm |
| Diâmetro mínimo do furo | DMIN_1 | 70 mm |
| Diâmetro mínimo do furo | DMIN_2 | 90 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartridge (ISO5611) -right hand: 20CA |
| Insert included angle | EPSR | 90 |
| Largura da haste | B | 20 mm |
| Largura funcional | WF | 25 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 150612 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 5 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 125 no catálogo
SNMA 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 12-KR 3225 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-PM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 2515 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4315 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 6160 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM S05F Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM S205 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-HM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3205 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2515 T-Max® P, pastilha para torneamento SNMG 15 06 16-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-MR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SMR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR H13A Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR S05F Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR S205 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 08-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4305 T-Max® P, pastilha para torneamento SNMM 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4405 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 17 no catálogo
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
438.3-840 Alavanca 1 na ferramenta
438.3-831 Parafuso da alavanca 1 na ferramenta
174.3-857 Calço da pastilha 1 na ferramenta
174.3-864 Pino do calço da pastilha 1 na ferramenta
438.3-839 Parafuso de ajuste 1 na ferramenta
438.3-821 Parafuso Allen sem cabeça 1 na ferramenta
434.9-830 Parafuso de cabeça abaulada 1 na ferramenta
3411 011-084 Arruela 1 na ferramenta
174.1-864 Chave 1 na ferramenta 174.1-863 Chave 1 na ferramenta 3021 010-050 Chave Allen Últimos produtos visitados
