L141.0-12-11

Ferramentas · Cartridge for general turning - for end, side or end and side feed

L141.0-12-11

Cápsula CoroTurn® 107 para torneamento

Ferramenta acoplada · comprimento funcional 68 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
L141.0-12-11
Código compactado
L141.0-12-11
Material ID
5734807
Família
Ferramentas
Tipo
Cartridge for general turning - for end, side or end and side feed
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
67.9 Gram
EAN
10398883
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
28/02/1983
CoroPak de lançamento
83.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

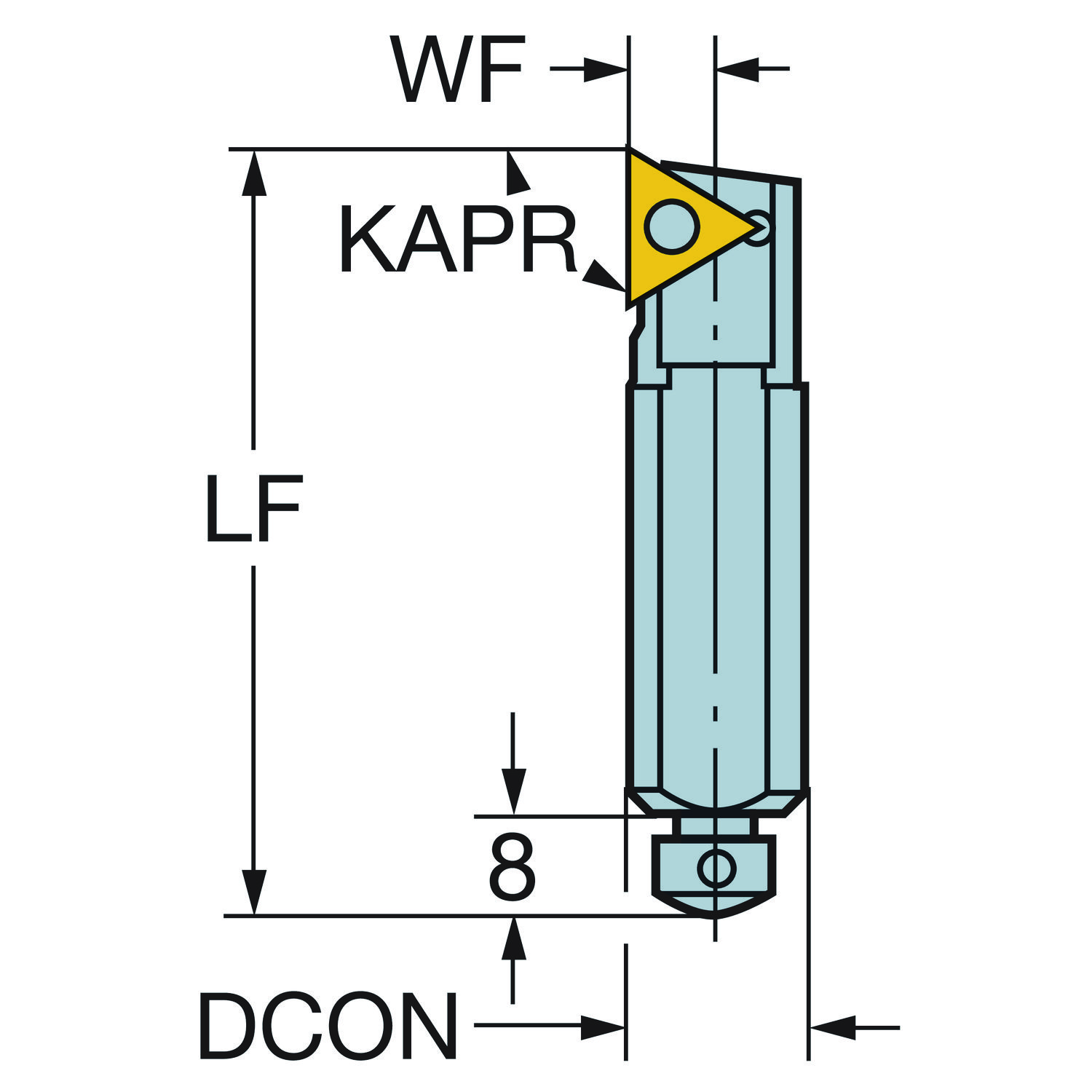

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 10.5 mm
Altura funcional HF 10.5 mm
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de ataque da ferramenta PSIR 0
Balanço máximo OHX 68 mm
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP clamp with screw through hole
Comprimento funcional LF 68 mm
Diâmetro da conexão DCONMS 12 mm
Diâmetro mínimo do furo DMIN_2 78 mm
Direção da interface de adaptação da máquina ADINTMS Boring round shank -metric: 12
Insert included angle EPSR 60
Largura funcional WF 6 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110204
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
