392.410277-63 01 060C

HSK para adaptador ISO 9766 ajustável

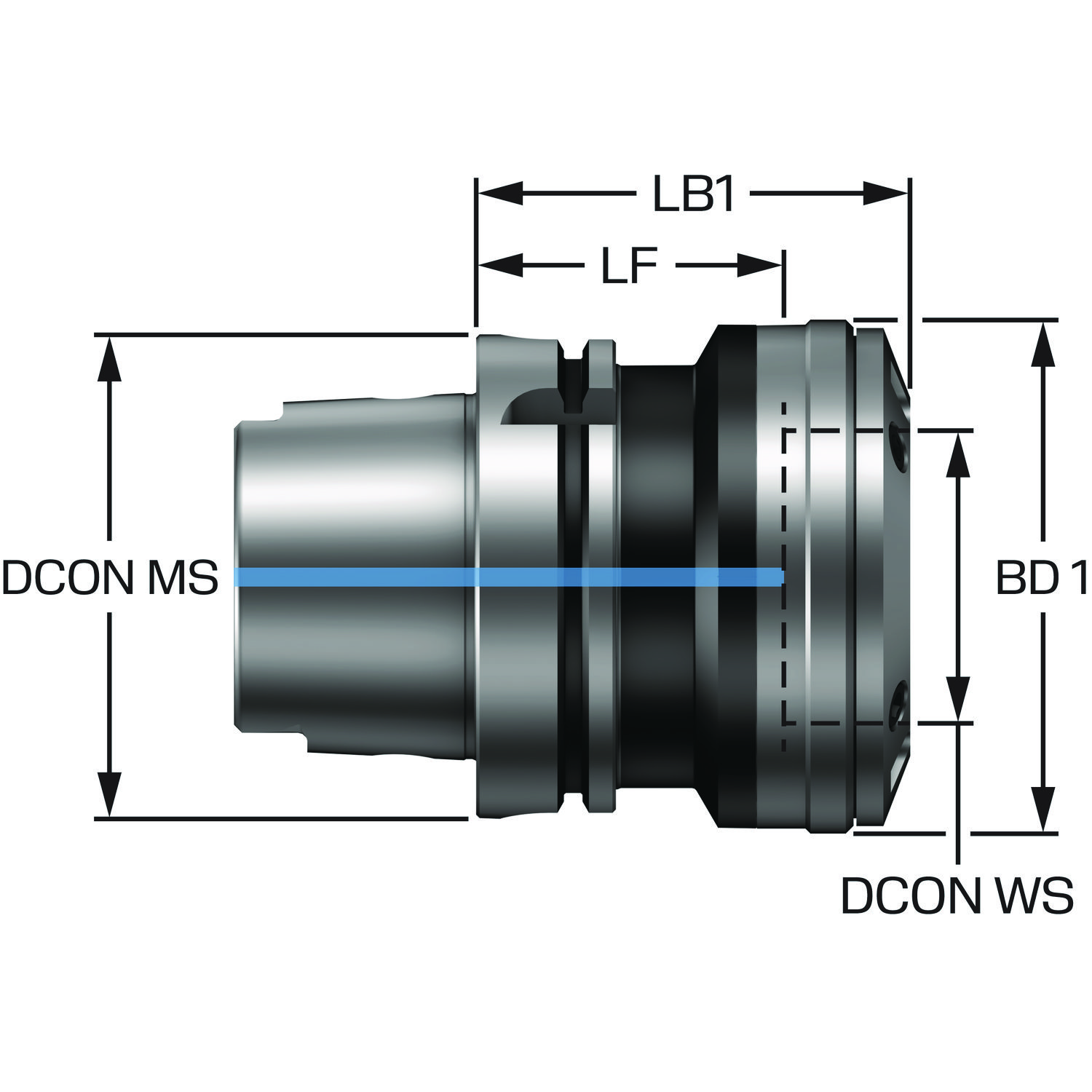

Adaptador simétrico rotativo · comprimento funcional 60 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 392.410277-63 01 060C
Código compactado: 392.410277-6301060C
Material ID: 8163286
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,05 kg
EAN: 7323226407242
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 31/03/2022
CoroPak de lançamento: 22.2

Arquivos CAD

Itens inclusos

4 × 3212 010-360 Parafuso
4 × 5519 026-06 Parafuso de fixação
1 × 5641 001-40 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	84.6 mm
Comprimento funcional	LF	60 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro da conexão	DCONWS	78 mm
Diâmetro do corpo	BD_1	86 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 63
Direção de interface de adaptação da peça	ADINTWS	Broca corrediça — tamanho 01
Letra standard	STDLET	A
Numero standard	STDNO	ISO12164-1
Pressão de refrigeração	CP	20 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	12000
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
