QD-G-063A25-M — Foto do produto

Foto do produto

Ferramentas · Fresa de canais intercambiável

QD-G-063A25-M

Corpo de Fresa intercambiável CoroMill® QD para cortes e canais

Fresa · diâmetro de corte 63 mm, comprimento funcional 130 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$4.119,17a unidade

Prazo e condições da loja Hailtools. Como comprar

R$4.119,17 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
QD-G-063A25-M
Código compactado
QD-G-063A25-M
Material ID
6657584
Família
Ferramentas
Tipo
Fresa de canais intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
504 g
EAN
26657584
NCM
846610
UNSPSC
23241623
eCl@ss 13
21180803
Origem
SE
Lançamento
16/02/2016
CoroPak de lançamento
16.1

Arquivos CAD

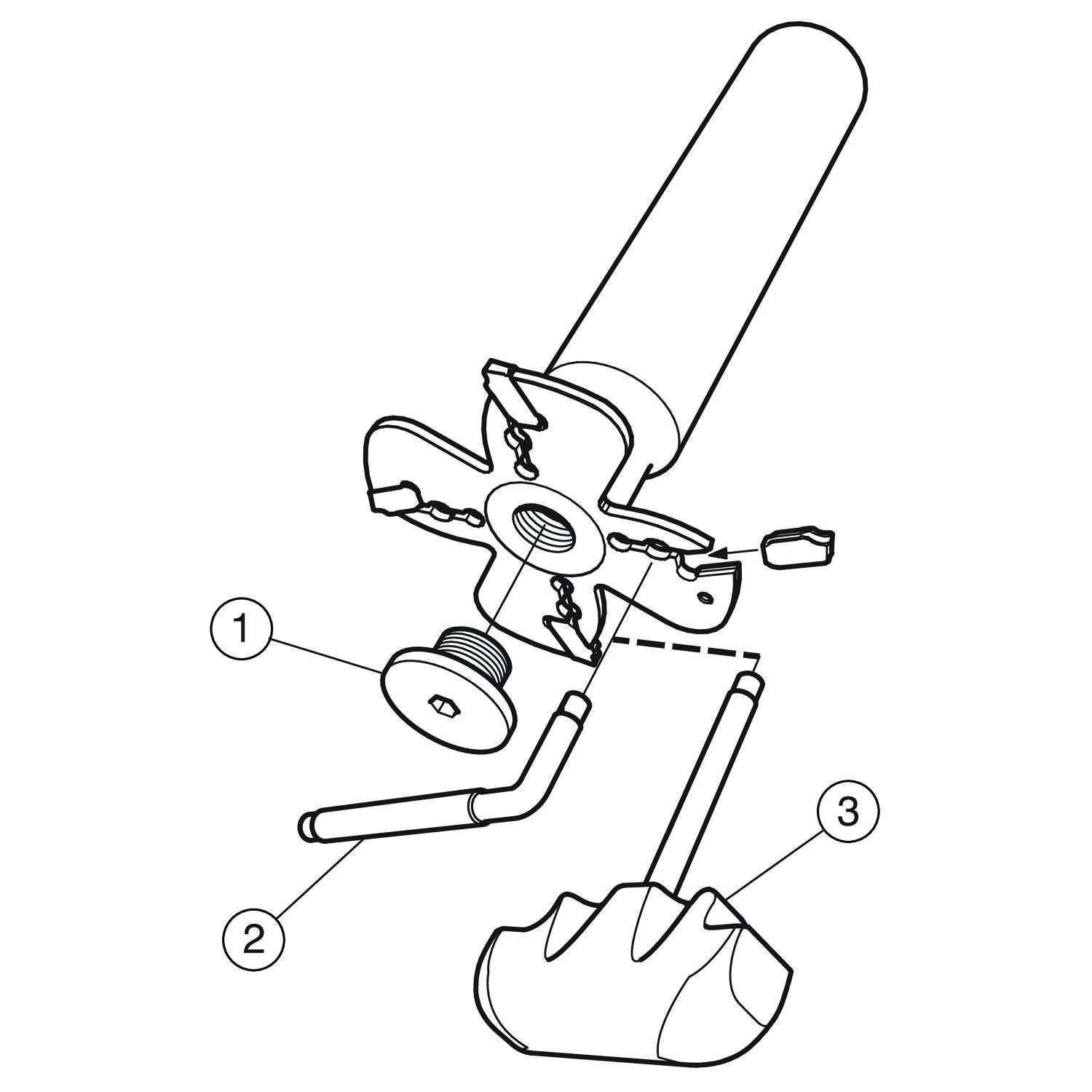

Itens inclusos

  • 1 × 5680 068-01 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver QD-G-063A25-M em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.166 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

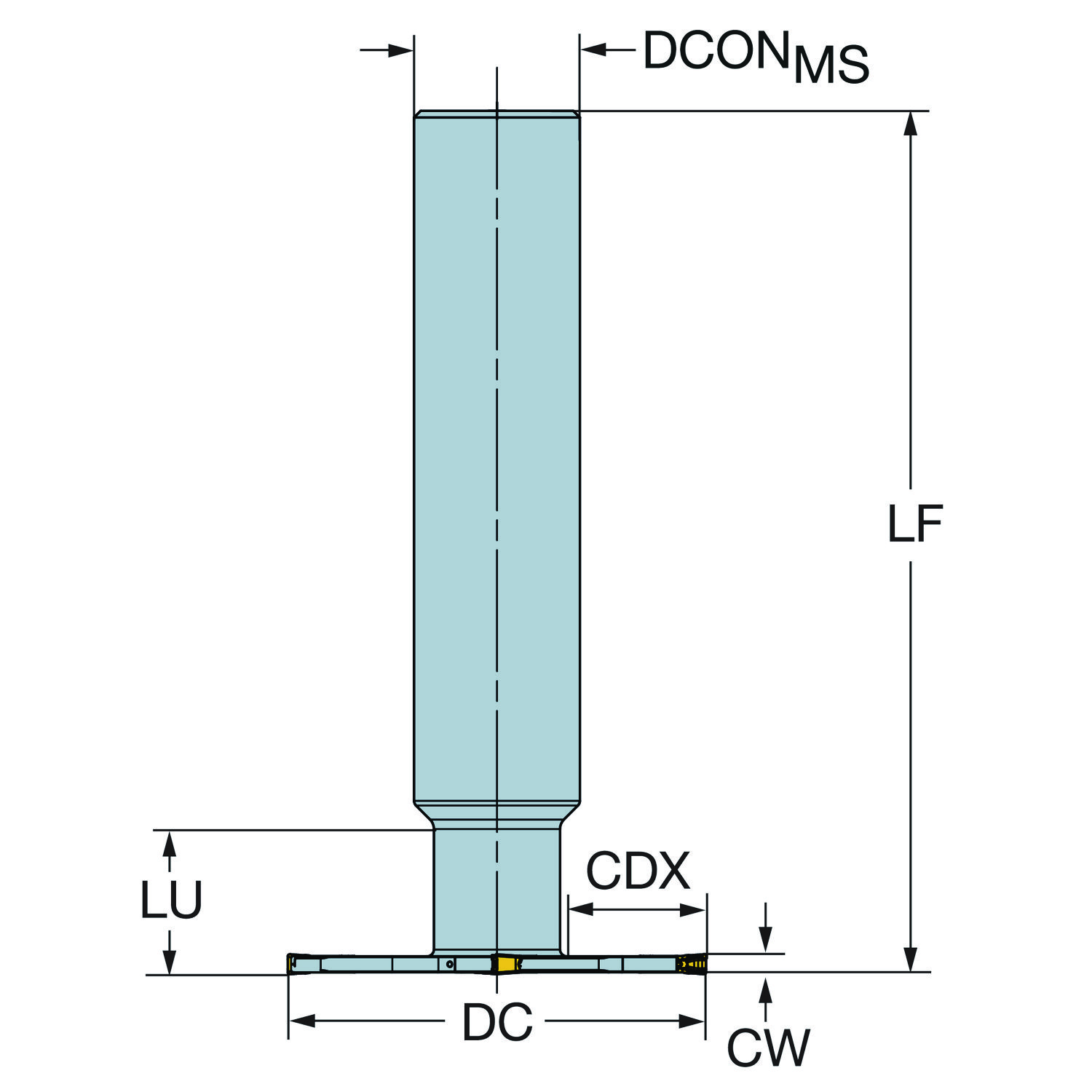

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 104.2 mm
Comprimento do corpo LB 22.7 mm
Comprimento funcional LF 130 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro de corte DC 63 mm
Diâmetro do corpo BD 19 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0
Largura de corte CW 3 mm
Número de pastilhas CICT 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroMill QD — tamanho G (QD-NG-0300-020E-PM)
Profundidade máxima de corte CDX 21 mm
Rotação máxima RPMX 6900
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 104.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
