Ferramentas · Fresa inteiriça de facear

5F90-025A25-H CD05

M5F90 brazed face milling cutter

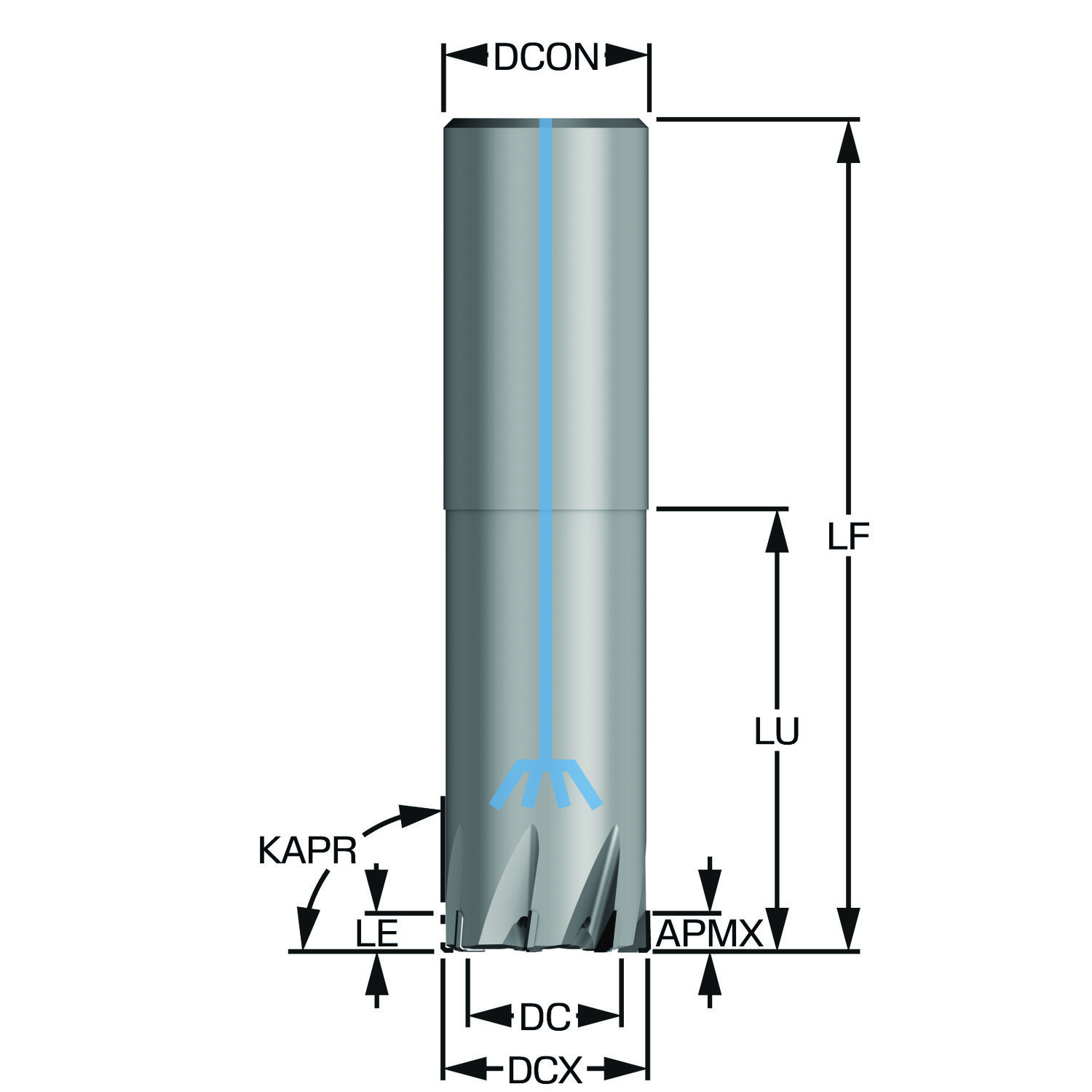

Fresa · classe CD05 com cobertura Uncoated Grade · diâmetro de corte 20 mm, comprimento funcional 120 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe CD05

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
5F90-025A25-H CD05
Código compactado
5F90-025A25-HCD05
Material ID
7428685
Família
Ferramentas
Tipo
Fresa inteiriça de facear
Classe
CD05
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
PCD
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
387 g
EAN
7323222454202
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
US
Lançamento
27/08/2018
CoroPak de lançamento
18.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de hélice do canal FHA 8
Ângulo de saída axial GAMP 8
Ângulo de saída radial GAMF 8
Ângulo máximo de usinagem em rampa RMPX 0
Classe GRADE CD05
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 57 mm
Comprimento funcional LF 120 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro de corte DC 20 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 25.0
ISO Cutting Tool Material ISOMAT PCD
Número efetivo de arestas de corte na parte periférica ZEFP 6
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_FFW_1 4 mm
Raio do canto RE_1 0 mm
Reafiações máximas NORGMX 0
Rotação máxima RPMX 20000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 57 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
