SL-266LFG-202514-16

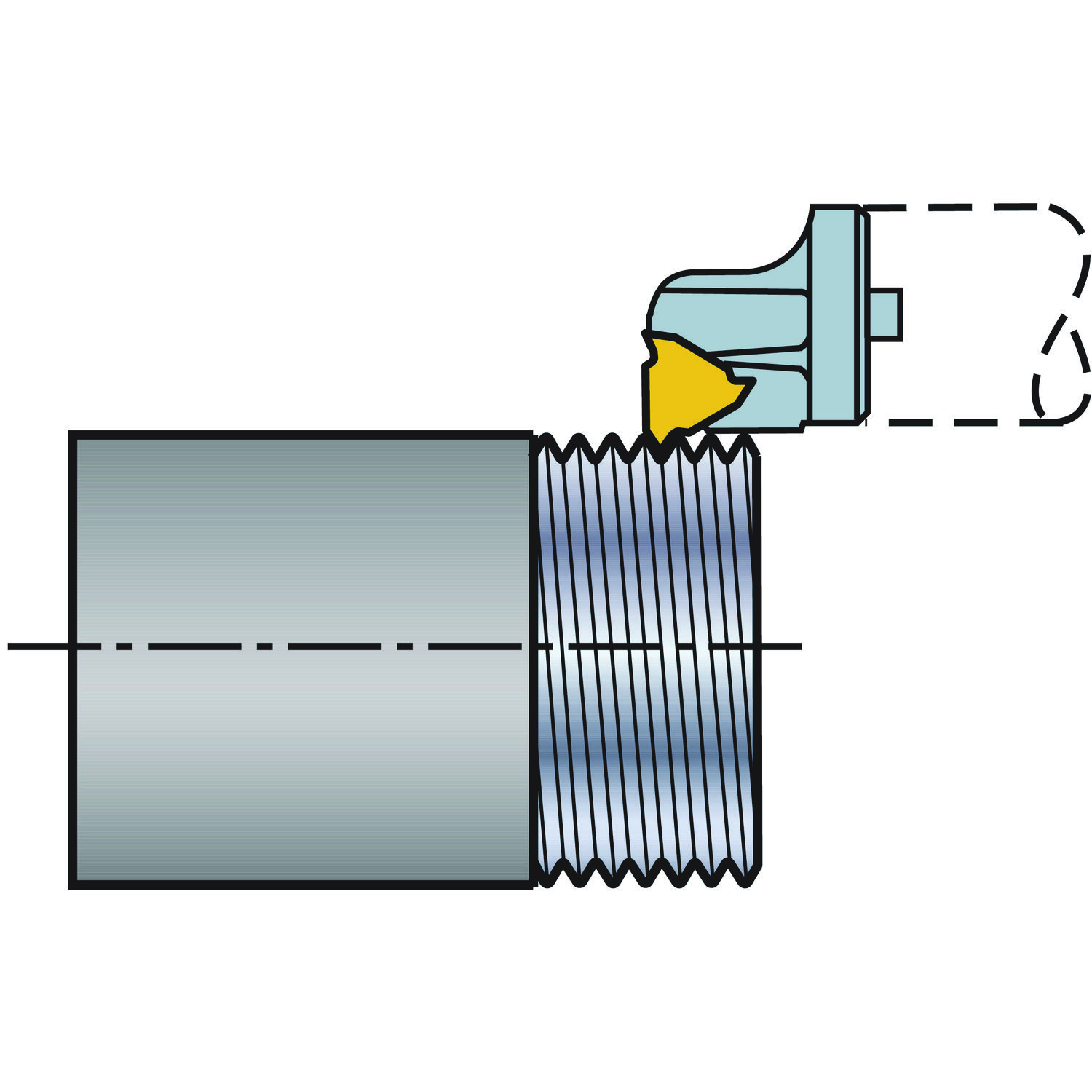

Cabeça CoroThread® 266 para torneamento de roscas

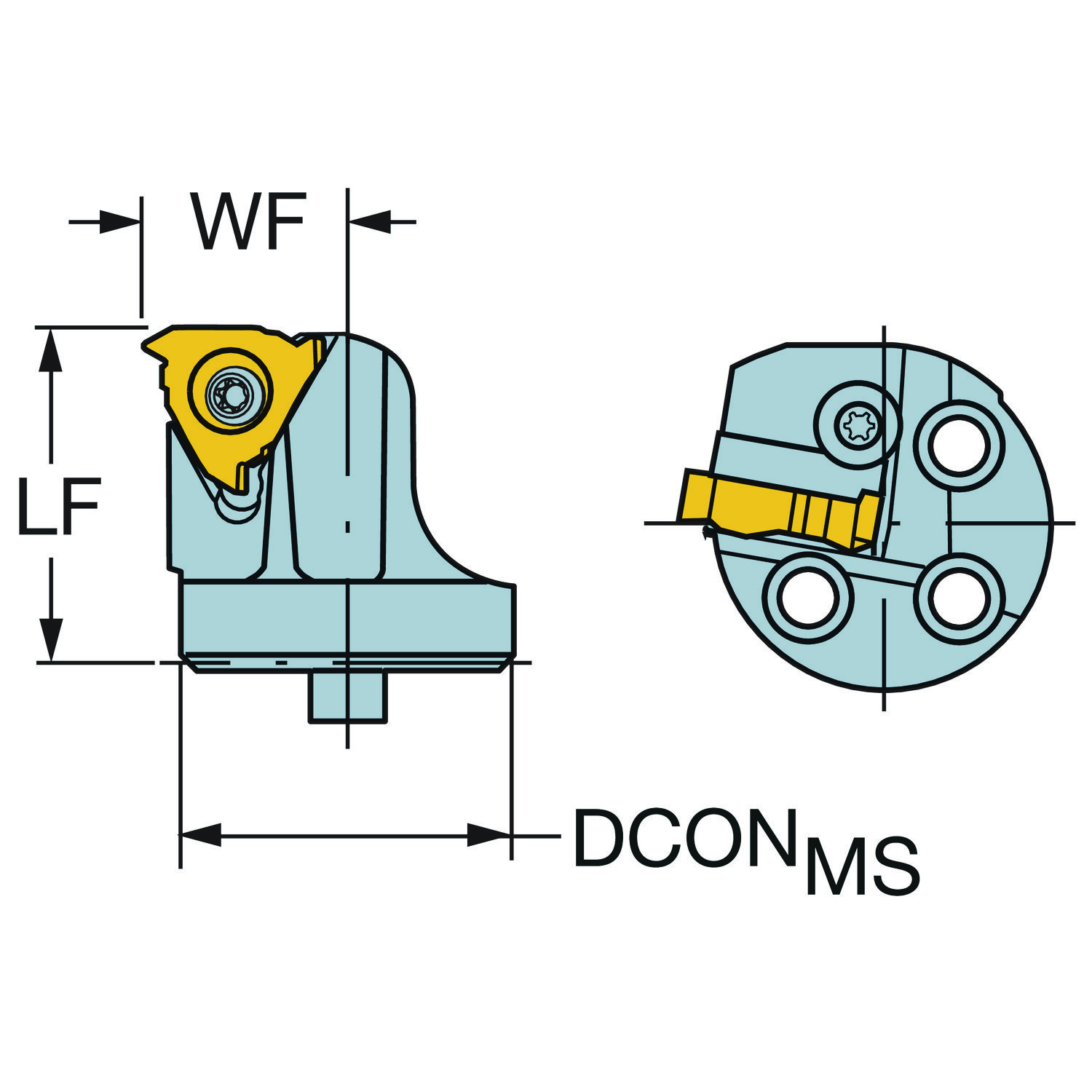

Ferramenta para torneamento · comprimento funcional 25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja Sob encomenda na Sandvik Coromant
Entrega imediata
R$2.664,60 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- SL-266LFG-202514-16
- Código compactado
- SL-266LFG-202514-16
- Material ID
- 5961405
- Família
- Ferramentas
- Tipo
- Thread Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 54.0 Gram
- EAN
- 25961405
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181009
- Origem
- IN
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo de folga principal | AN | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 25 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | decentral over slots on the shank |
| Comprimento funcional | LF | 25 mm |
| Comprimento total | OAL | 29 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (screw mounted) -size 20, -slot coolant |
| Identificação da pastilha padrão | MIID | 266.RG-16.. |
| Insert included angle | EPSR | 60 |
| Largura funcional | WF | 14 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroThread -external size 16 -no shim (266.RG-16) |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Torque | TQ | 3 mm |

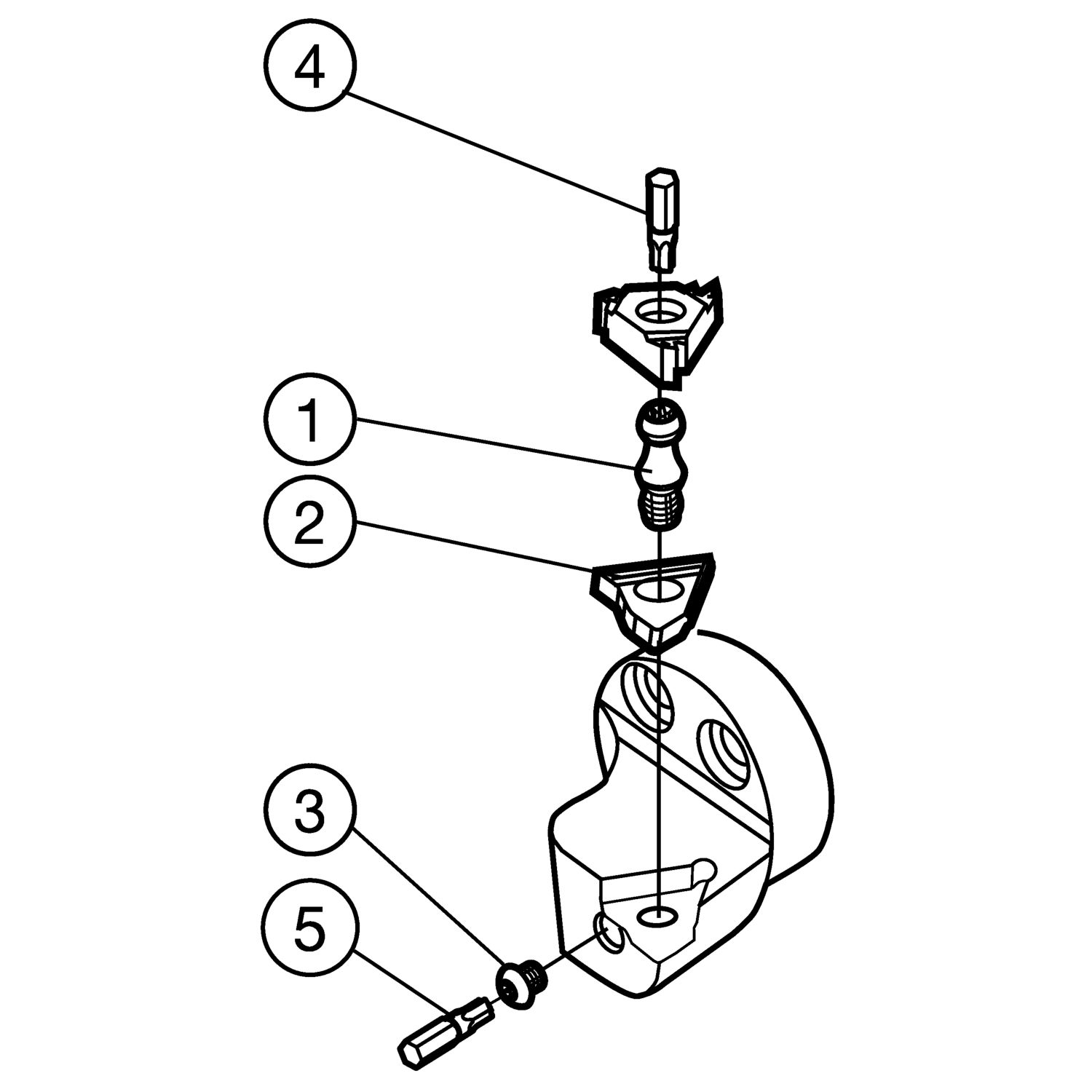

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-02
5680 084-15
5680 105-05 Últimos produtos visitados
