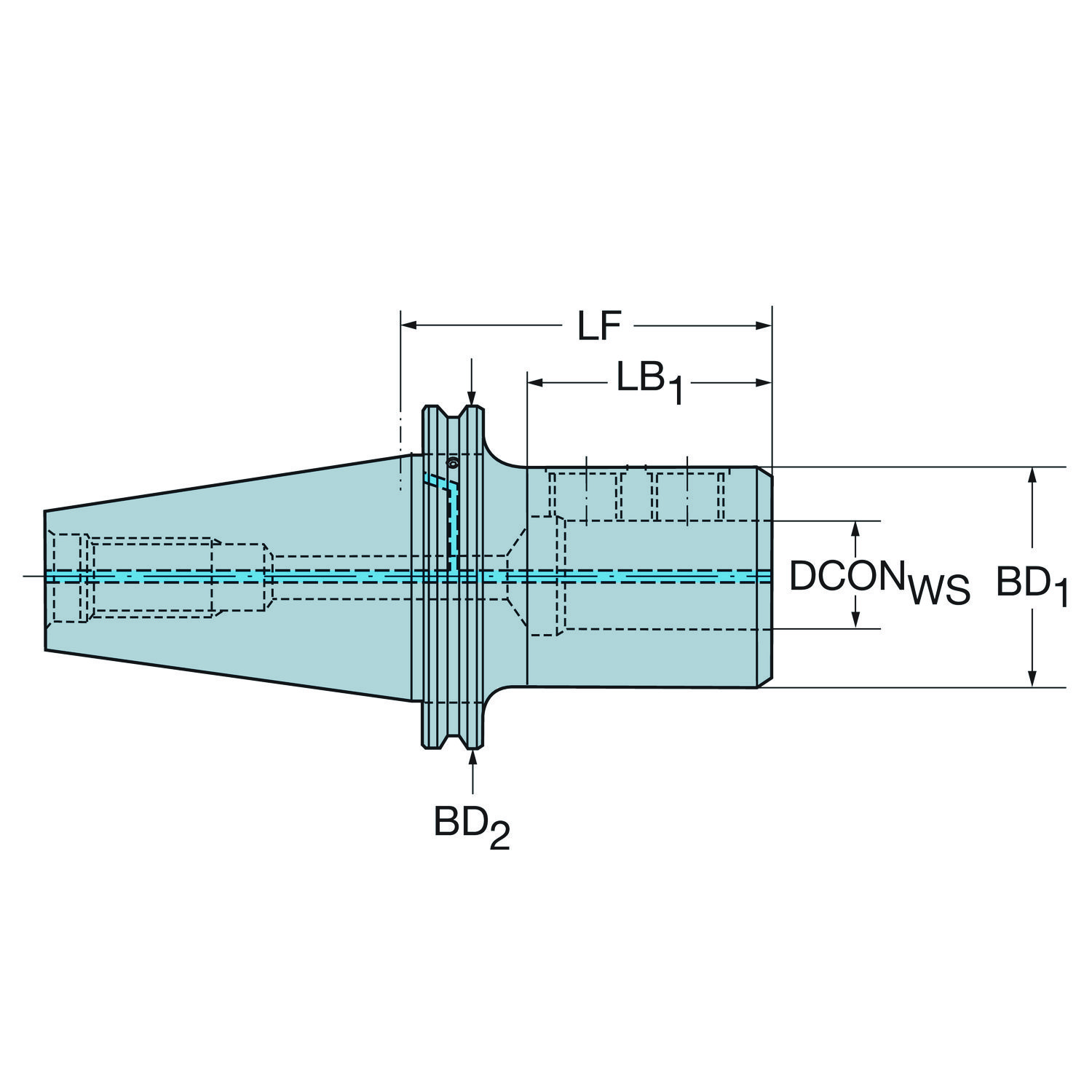

A1B27-50 20 080 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

A1B27-50 20 080

ISO 7388-1 para adaptador ISO 9766

Adaptador simétrico rotativo · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$1.238,40a unidade

Prazo e condições da loja Hailtools. Como comprar

R$1.238,40 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
A1B27-50 20 080
Código compactado
A1B27-5020080
Material ID
5721787
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,2 kg
EAN
12243291
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SI
Lançamento
06/11/2006
CoroPak de lançamento
07.1

Arquivos CAD

Itens inclusos

  • 1 × 5514 042-04 Parafuso
  • 1 × 5643 017-02M Jogo de pinos-guia
  • 1 × 5643 017-02 Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver A1B27-50 20 080 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 8.180 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento de fixação LSCWS 51.5 mm
Comprimento do corpo LB_1 59.95 mm
Comprimento do corpo LB_2 80 mm
Comprimento funcional LF 80 mm
Diâmetro da conexão DCONWS 20 mm
Diâmetro do corpo BD_1 40 mm
Diâmetro do corpo BD_2 97.45 mm
Direção da interface de adaptação da máquina ADINTMS ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Direção de interface de adaptação da peça ADINTWS Fixação cilíndrica (ISO9766 broca haste) — métrica: 20
Letra standard STDLET AD/AF
Numero standard STDNO ISO7388-1
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 12000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M24
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 12 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
