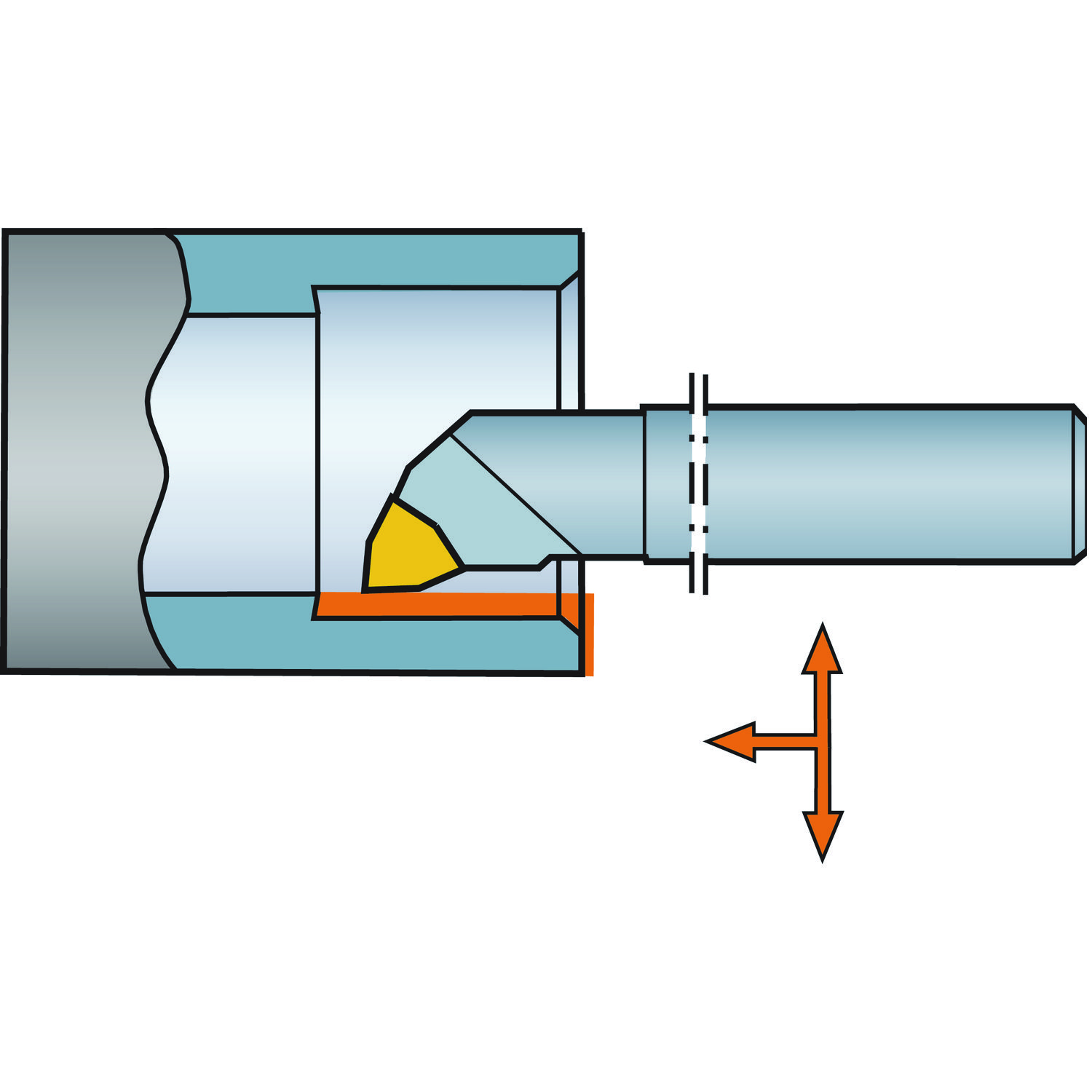

A20S-MWLNR 06

Barra de mandrilar T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$2.068,66a unidade

Prazo e condições da loja Hailtools. Como comprar

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

R$2.068,66 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
A20S-MWLNR 06
Código compactado
A20S-MWLNR06
Material ID
5721974
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
511,4 g
EAN
11185764
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
03/01/1994
CoroPak de lançamento
94.1

Arquivos CAD

Itens inclusos

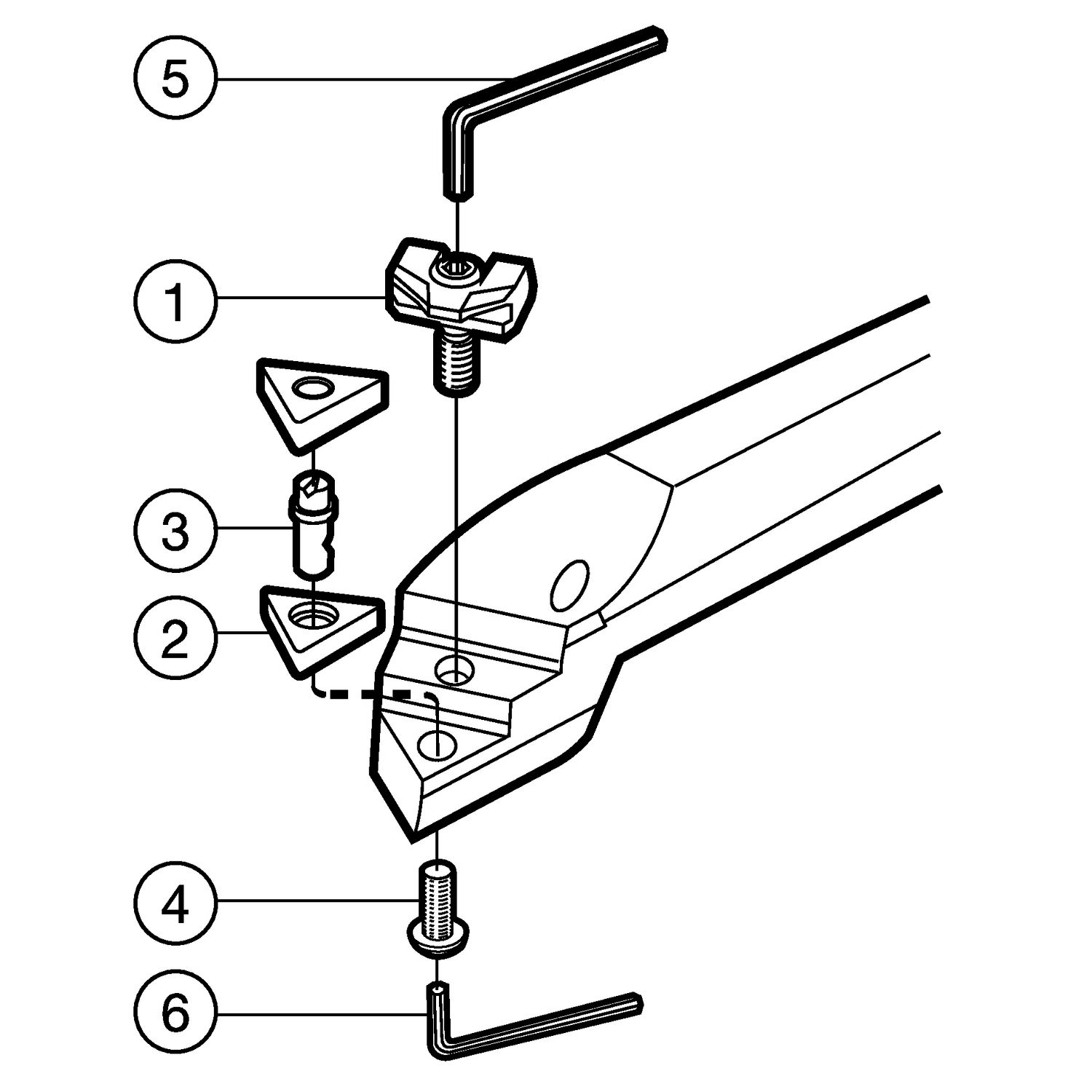

  • 1 × 5431 125-011 Jogo de cunha
  • 1 × 5313 022-02 Pino
  • 1 × 170.3-860 Chave
  • 1 × 170.3-864 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver A20S-MWLNR 06 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.140 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

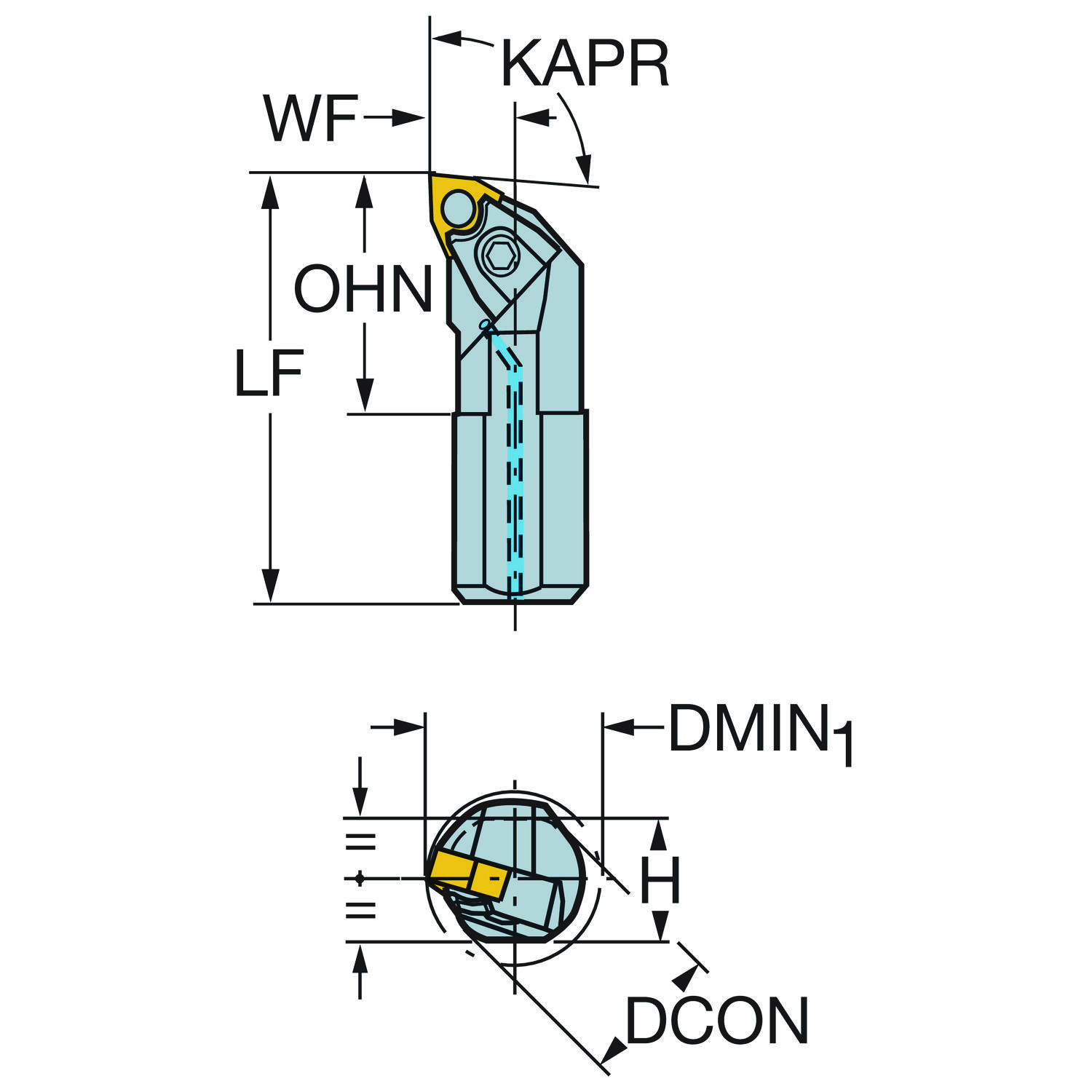

ParâmetroCódigoValor
Altura da haste H 18 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -14
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 80 mm
Balanço mínimo OHN 32.3 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 6
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação por cunha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 217.7 mm
Comprimento funcional LF 250 mm
Comprimento total OAL 250 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN_1 25 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 20

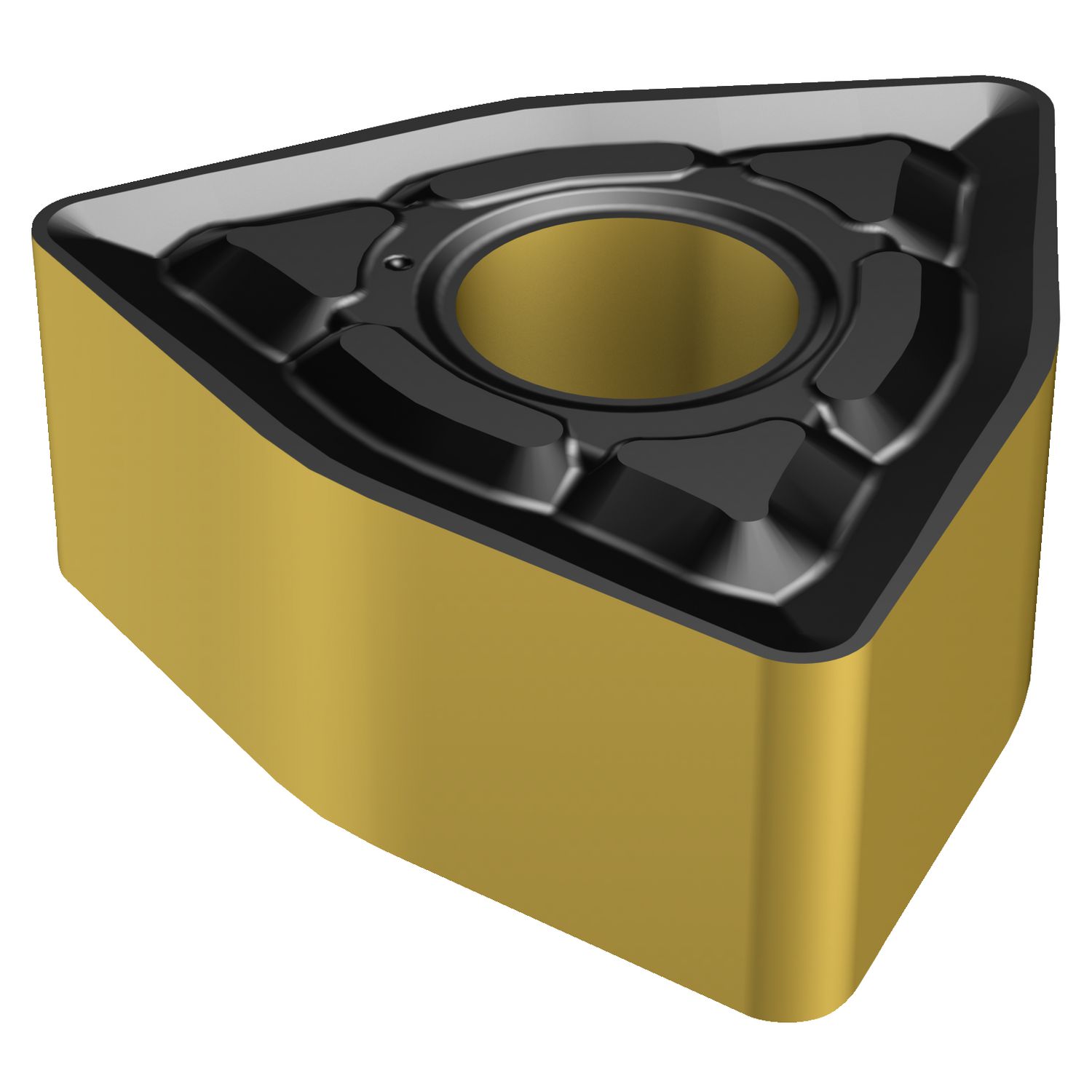

Identificação da pastilha padrão MIID WNMG 06 04 08
Largura funcional WF 13 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER WNMG 060408
Pressão de refrigeração CP 10 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3.5 mm
