Adaptação · Adaptador rotativo
327-20A35SC-14
Haste cilíndrica para adaptador CoroDrill® 327

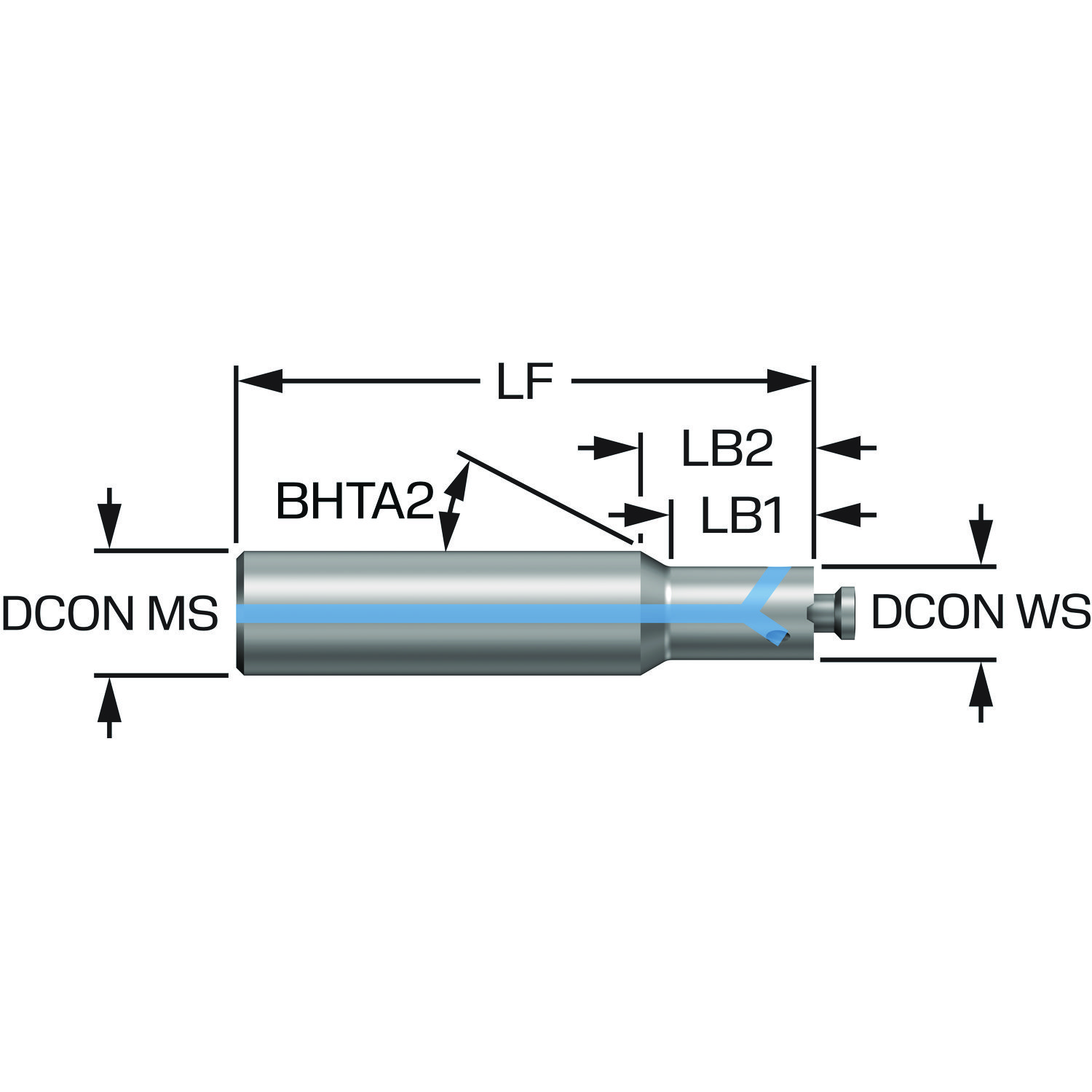

Adaptador simétrico rotativo · comprimento funcional 93,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 327-20A35SC-14
- Código compactado
- 327-20A35SC-14
- Material ID
- 8610066
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 191,4 g
- EAN
- 7323228203279
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022001
- Origem
- TR
- Lançamento
- 30/05/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD

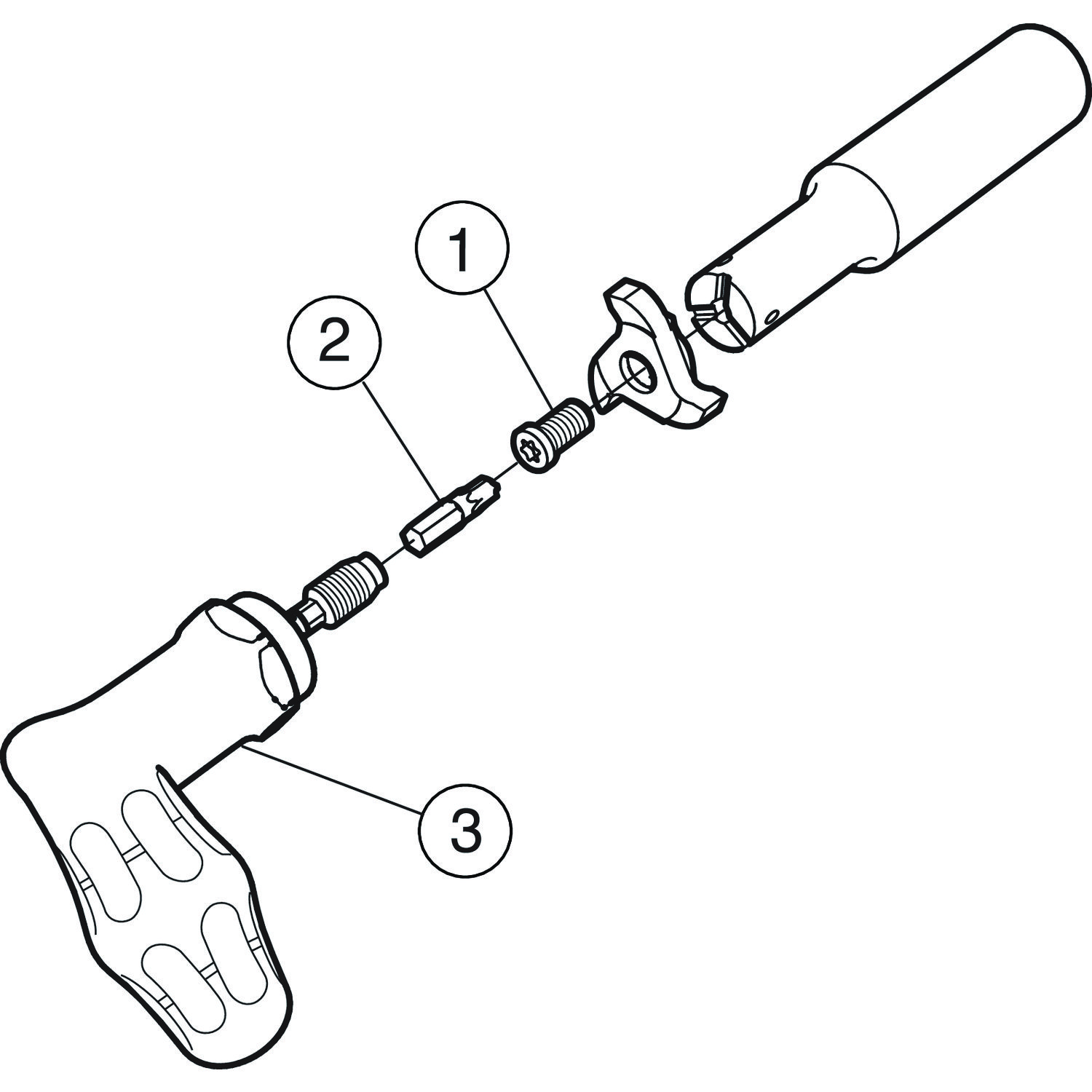

Itens inclusos
- 1 × 5513 039-04 Parafuso
- 1 × 5680 084-22 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 30 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 29.2 mm |
| Comprimento do corpo | LB_2 | 34.9 mm |
| Comprimento funcional | LF | 93.5 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro da conexão | DCONWS | 14.3 mm |
| Diâmetro do corpo | BD_1 | 14 mm |
| Diâmetro do corpo | BD_2 | 14 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0 |
| Direção de interface de adaptação da peça | ADINTWS | CoroMill 327 — tamanho 14 |
| Pressão de refrigeração | CP | 20 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 6.5 mm |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 46 no catálogo
131-3220-B Bucha quadrada com posicionamento Easy-Fix
132L-3220085-B Bucha cilíndrica com posicionamento Easy-Fix 132L-4020105-B Bucha cilíndrica com posicionamento Easy-Fix 132L-5020125-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2520 Luva cilindrica 132N-4020 Luva cilindrica
393.277-20 01 075A Cassete para adaptador de broca ajustável
393.277-20 02 075A Cassete para adaptador de broca ajustável
393.CF-25 20 56 Luva cilindrica 393.CF-32 20 60 Luva cilindrica
393.CG-25 20 56 Luva cilindrica 393.CG-32 20 60 Luva cilindrica
393.CGS-25 20 56 Luva cilindrica 393.CGS-32 20 60 Luva cilindrica
416.2-L20-25 Bucha excêntrica
A1B27-40 20 080 ISO 7388-1 para adaptador ISO 9766 A1B27-50 20 080 ISO 7388-1 para adaptador ISO 9766
A227-30 20 080 MAS-BT 403 para adaptador ISO 9766
A2B27-40 20 075 MAS-BT 403 para adaptador ISO 9766 A2B27-50 20 085 MAS-BT 403 para adaptador ISO 9766
A3B27-40 20 080 CAT-V para adaptador ISO 9766 A3B27-50 20 080 CAT-V para adaptador ISO 9766
C10-391.19-20 100 Coromant Capto® para mandril com fixação térmica
C3-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C4-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C4-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C5-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C5-391.19-20 146 Coromant Capto® para mandril com fixação térmica
C5-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C5-391.27CCH-20 120 Coromant Capto® para adaptador ISO 9766
C6-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C6-391.27-20 070 Coromant Capto® para adaptador ISO 9766
C8-391.19-20 095 Coromant Capto® para mandril com fixação térmica
C8-391.27-20 080 Coromant Capto® para adaptador ISO 9766
EF-25-20 Bucha cilíndrica com posicionamento Easy-Fix EF-32-20 Bucha cilíndrica com posicionamento Easy-Fix EF-40-20 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH20Q-S-100 HSK para mandril iLock com fixação térmica HA06-SH20Q-S-120 HSK para mandril iLock com fixação térmica HA06-SH20Q-S-160 HSK to Shrink Fit chuck HA06-SH20Q-S-200 HSK to Shrink Fit chuck HA10-SH20Q-S-105 HSK para mandril iLock com fixação térmica HA10-SH20Q-S-130 HSK para mandril iLock com fixação térmica
HT06-DR20-A040-080 HSK para adaptador ISO 9766 HT08-DR20-A040-085 HSK para adaptador ISO 9766 HT10-DR20-A040-090 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
5680 105-06 Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
