Adaptação · Adaptador estacionário — reto

SL-2C 20 140

Haste cilíndrica para adaptador CoroTurn® SL

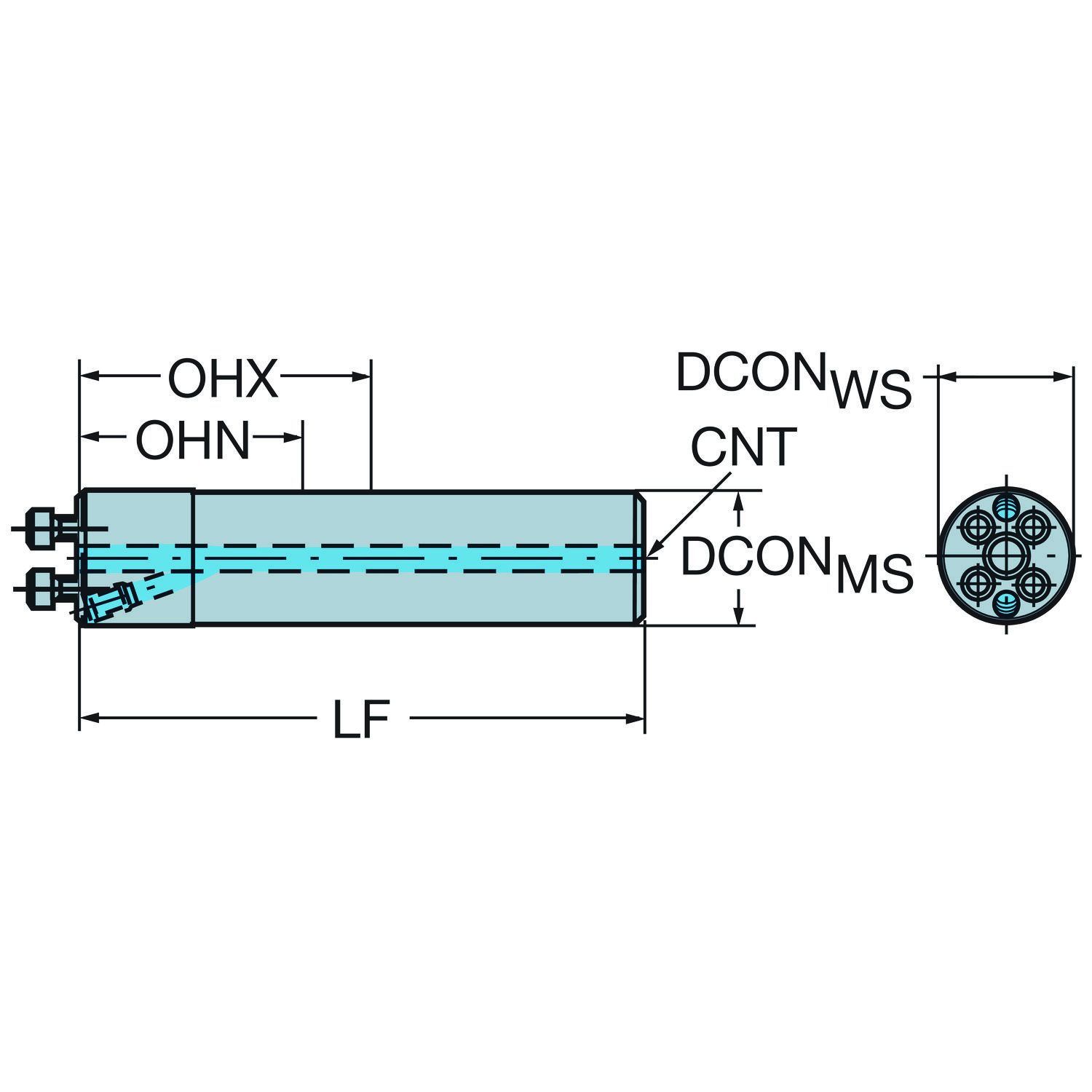

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SL-2C 20 140
Código compactado
SL-2C20140
Material ID
7628245
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
314 g
EAN
7323223993441
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022001
Origem
IN
Lançamento
21/09/2019
CoroPak de lançamento
19.2

Arquivos CAD

Itens inclusos

  • 3 × 3212 030-351 Parafuso
  • 2 × 3214 035-154 Parafuso de refrigeração
  • 1 × 5643 048-02 Tampão de vedação
  • 1 × 3021 011-764 Chave
  • 1 × 3021 012-013 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 60 mm
Balanço mínimo OHN 20 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 80 mm
Comprimento do corpo LB 140 mm
Comprimento funcional LF_1 140 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro da conexão DCONWS 20 mm
Diâmetro do corpo BD_1 20 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 20, -rasgo&tubo refrigeração
Largura funcional WF_1 0 mm
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Propriedade de auxílio de localização LOCAP Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica e axial concêntrica em círculo
Torque TQ 2.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
