1K223-2000-400-NH H10F

Fresa de topo CoroMill® Dura de metal duro para usinagem geral

Fresa para não ferrosos e alumínio (ISO N) · classe H10F com cobertura Uncoated Grade · raio de ponta 4 mm, diâmetro de corte 20 mm, comprimento funcional 111 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe H10F Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC1K223-2000-400-NHH10F.

Solicitar recondicionamento

Dados principais

Código ISO: 1K223-2000-400-NH H10F
Código compactado: 1K223-2000-400-NHH10F
Material ID: 8412620
Família: Ferramentas
Tipo: Fresa inteiriça de facear cantos a 90°
Classe: H10F
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: WC
Material ISO principal: N
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 422,9 g
EAN: 7323227442877
NCM: 820770
UNSPSC: 23241614
eCl@ss 13: 21180602
Origem: IT
Lançamento: 24/02/2023
CoroPak de lançamento: 23.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 680 m/min
Avanço por dente: 0,15 mm/r
Rotação: 10.823 rpm

Para Não ferrosos · Solid Milling · rotação calculada para Ø 20 mm. Ajuste pela sua máquina e fixação na calculadora.

Solid Milling

Material	v_c m/min	f_z mm/r	AER	Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	680 (680 – 1.800)	0,15 (0,06 – 0,26)	1 (0,02 – 1)	—

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

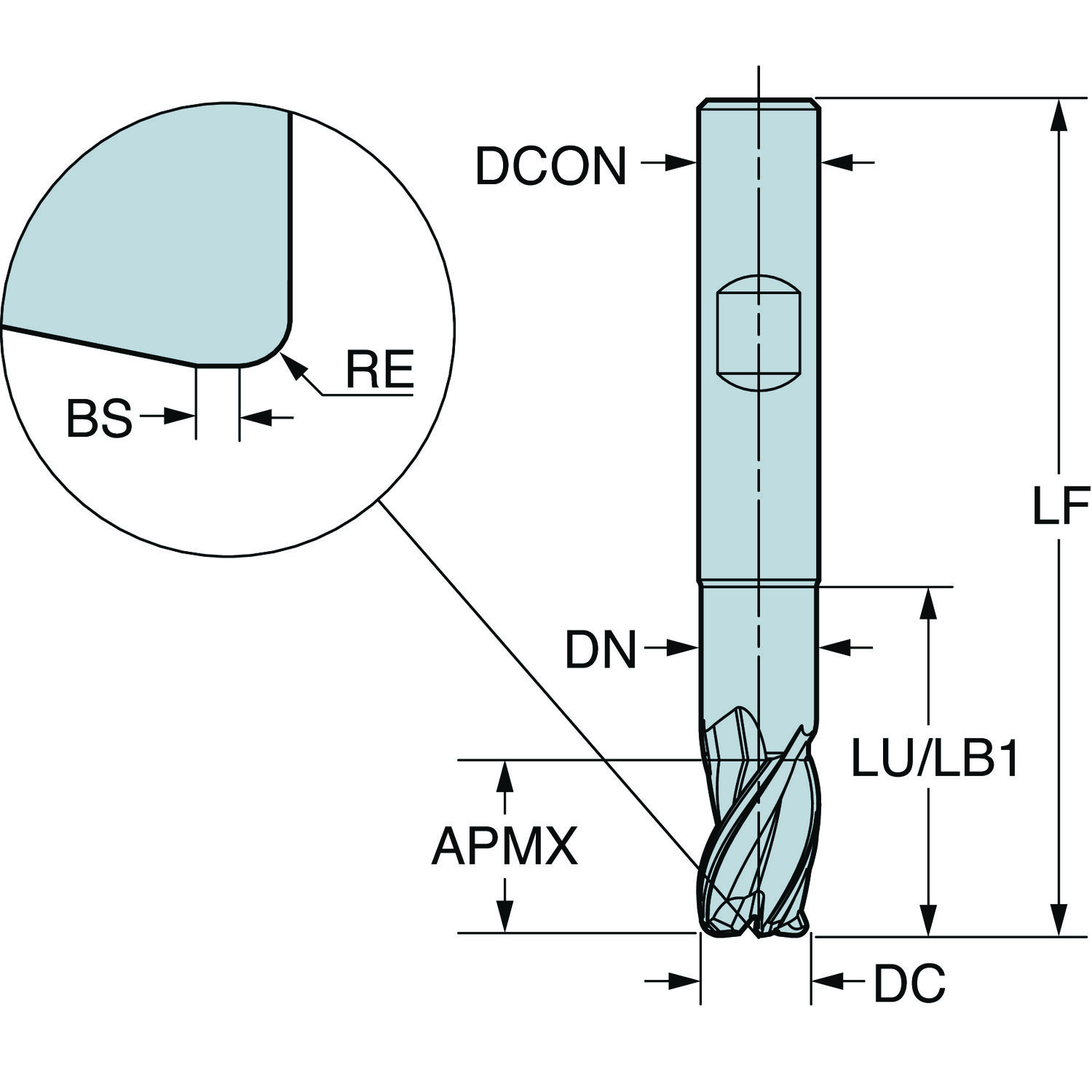

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da aresta de corte da ferramenta	KAPR	90
Ângulo de conicidade	BHTA_1	30
Ângulo de conicidade	BHTA_2	30
Ângulo de hélice do canal	FHA	35
Ângulo de saída axial	GAMP	6
Ângulo de saída radial	GAMF	13
Ângulo máximo de usinagem em rampa	RMPX_FFW	20
Classe	GRADE	H10F
Classe da tolerância do diâmetro de corte	TCDC	h10
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da aresta alisadora	BS	0.7 mm
Comprimento de fixação	LSCMS	50 mm
Comprimento do corpo	LB_1	60 mm
Comprimento do corpo	LB_2	60.69 mm
Comprimento funcional	LF	111 mm
Comprimento total	OAL	111 mm
Comprimento util	LU	60 mm
Diâmetro da conexão	DCONMS	20 mm
Diâmetro de corte	DC	20 mm
Diâmetro do corpo	BD_1	19.2 mm
Diâmetro do pescoço	DN	19.2 mm
Direção da interface de adaptação da máquina	ADINTMS	Weldon (DIN6535-HB) — métrica: 20
Grupo básico standard	BSG	COROMANT
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) sem cobertura, grão < 1
ISO nível de classificação de material Primário	TMC1	N
Número efetivo de arestas de corte na parte periférica	ZEFP	3
Profundidade de corte máxima	APMX_FFW	30 mm
Profundidade de corte máxima	APMX	30 mm
Profundidade de corte máxima	APMX_PFW	30 mm
Raio do canto	RE	4 mm
Reafiações máximas	NORGMX	4
Recurso de corte central	CCC	Sim
Rotação máxima	RPMX	80000
Sensor embutido	SEP	Não
Sentido da hélice do canal	FHH	Canal à direita
Shank length (metric)	LS	50 mm
Tolerância do diâmetro de conexão	TCDCON	h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
