Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros

392.45520-50 20 095 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

392.45520-50 20 095

CAT-V para adaptador Weldon

Adaptador simétrico rotativo · comprimento funcional 95,25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja Sob encomenda na Sandvik Coromant

Entrega imediata

R$2.493,44a unidade

Prazo e condições da loja Hailtools. Como comprar

R$2.493,44 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
392.45520-50 20 095
Código compactado
392.45520-5020095
Material ID
5759991
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,54 kg
EAN
12117895
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
SI
Lançamento
07/11/2005
CoroPak de lançamento
06.1

Arquivos CAD

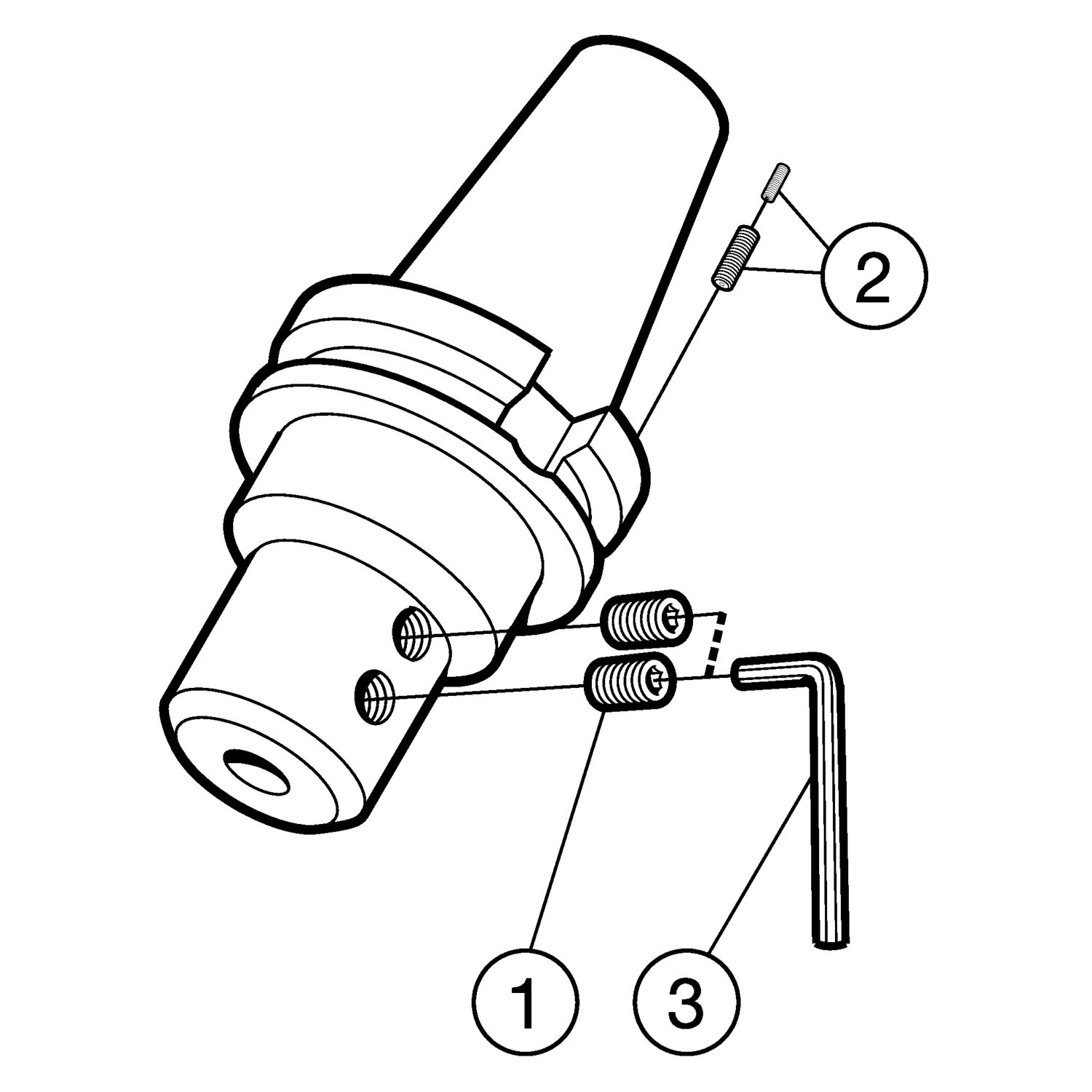

Itens inclusos

  • 1 × 5514 022-08 Parafuso
  • 2 × 5643 017-02 Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 392.45520-50 20 095 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 8.392 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

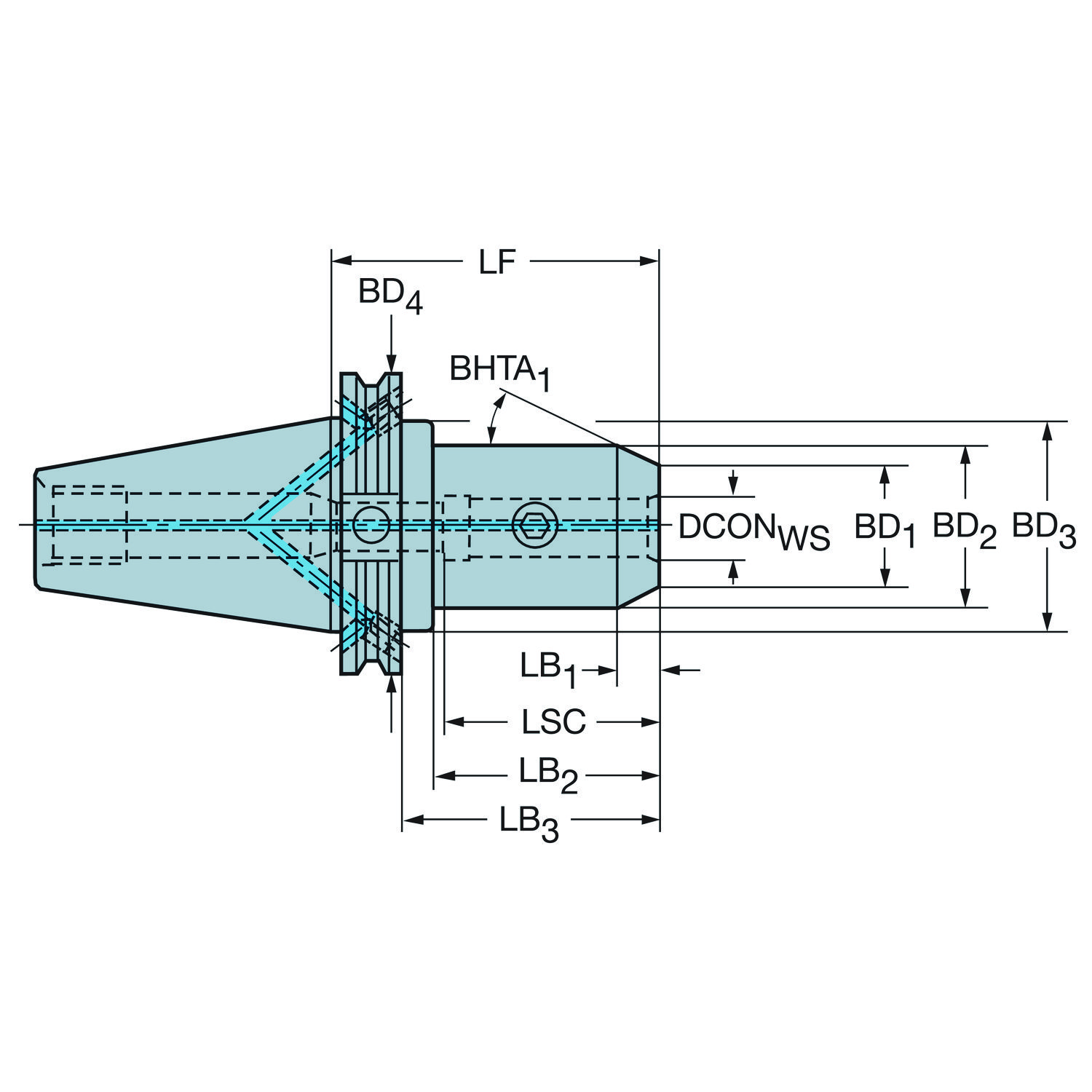

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 45
Ângulo de conicidade BHTA_2 0
Ângulo de conicidade BHTA_3 0
Ângulo de conicidade BHTA_4 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange e axial
Comprimento do corpo LB_1 7.6 mm
Comprimento do corpo LB_2 58.68 mm
Comprimento do corpo LB_3 75.44 mm
Comprimento do corpo LB_4 95.25 mm
Comprimento funcional LF 95.25 mm
Diâmetro da conexão DCONWS 20 mm
Diâmetro do corpo BD_1 29.25 mm
Diâmetro do corpo BD_2 44.45 mm
Diâmetro do corpo BD_3 69.85 mm
Diâmetro do corpo BD_4 98.42 mm
Direção da interface de adaptação da máquina ADINTMS CAT-V -AD/B central/refrigeração pelo flange - CAT-V50
Direção de interface de adaptação da peça ADINTWS Weldon — métrica: 20
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 12000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Polegada 1"-8
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 20 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
