Ferramentas · Fresa inteiriça de facear cantos a 90°
2F366-2000-400-TD 1745
CoroMill® Plura, solid carbide end mill for high feed side milling

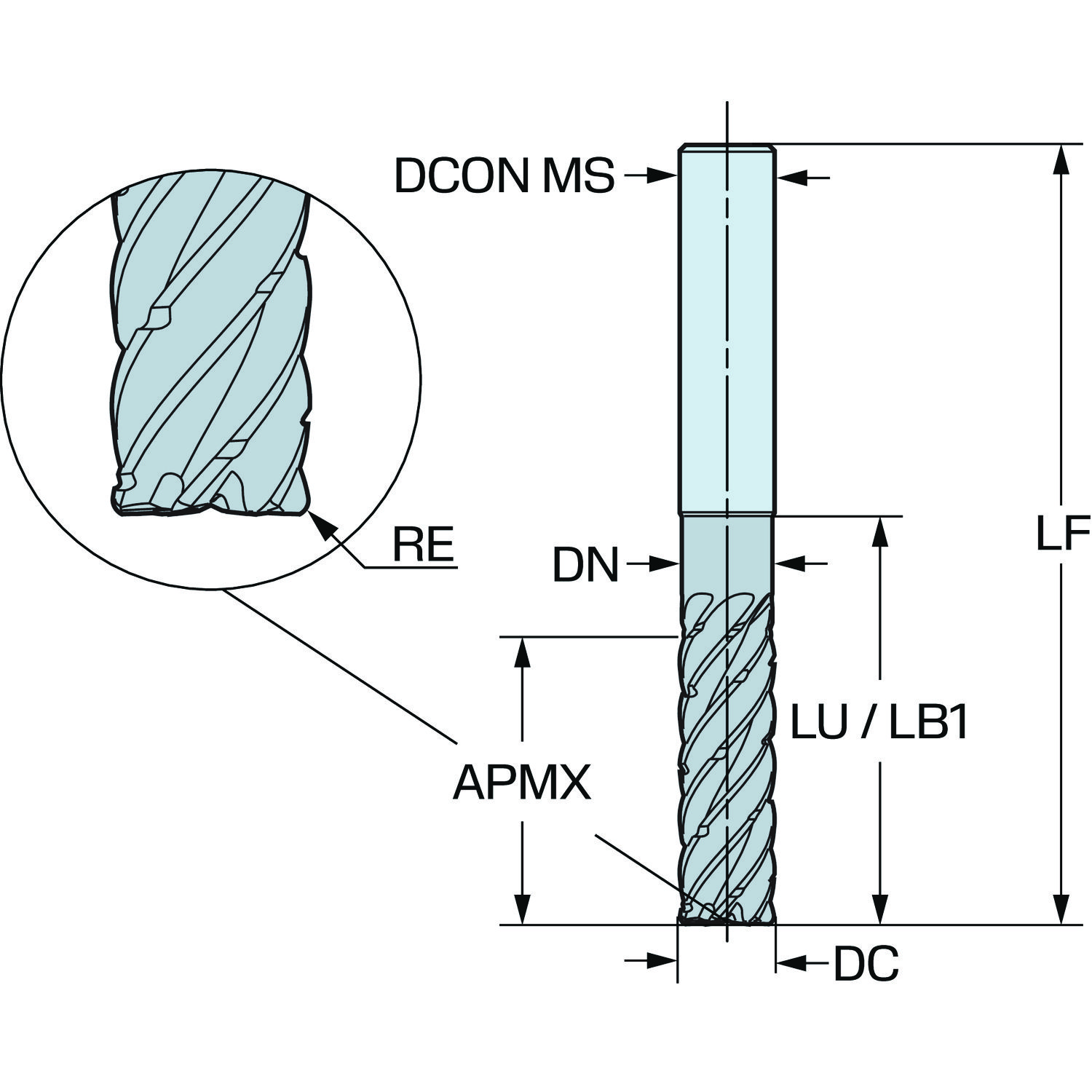

Fresa · classe 1745 com cobertura PVD · raio de ponta 4 mm, diâmetro de corte 20 mm, comprimento funcional 142 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe 1745 Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC2F366-2000-400-TD1745.
Solicitar recondicionamentoDados principais
- Código ISO
- 2F366-2000-400-TD 1745
- Código compactado
- 2F366-2000-400-TD1745
- Material ID
- 8840289
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de facear cantos a 90°
- Classe
- 1745
- Cobertura
- TIALSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,537 kg
- EAN
- 7323228902363
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 28/02/2025
- CoroPak de lançamento
- 25.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de conicidade | BHTA_1 | 30 |
| Ângulo de conicidade | BHTA_2 | 30 |
| Ângulo de hélice do canal | FHA | 42 |
| Ângulo de saída axial | GAMP | 5 |
| Ângulo de saída radial | GAMF | 5 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 5 |
| Classe | GRADE | 1745 |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 50 mm |
| Comprimento do corpo | LB_1 | 90 mm |
| Comprimento do corpo | LB_2 | 90.87 mm |
| Comprimento funcional | LF | 142 mm |
| Comprimento total | OAL | 142 mm |
| Comprimento util | LU | 90 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro de corte | DC | 20 mm |
| Diâmetro do corpo | BD_1 | 19 mm |
| Diâmetro do pescoço | DN | 19 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — métrica: 20 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Maior tolerância do diâmetro de corte | DCTOLU | 0 mm |
| Menor tolerância do diâmetro de corte | DCTOLL | -0.08 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Profundidade de corte máxima | APMX_EFW | 62 mm |
| Profundidade de corte máxima | APMX_FFW | 62 mm |
| Profundidade de corte máxima | APMX | 62 mm |
| Profundidade de corte máxima | APMX_PFW | 62 mm |
| Raio do canto | RE | 4 mm |
| Reafiações máximas | NORGMX | 4 |
| Recurso de corte central | CCC | Não |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 50 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
