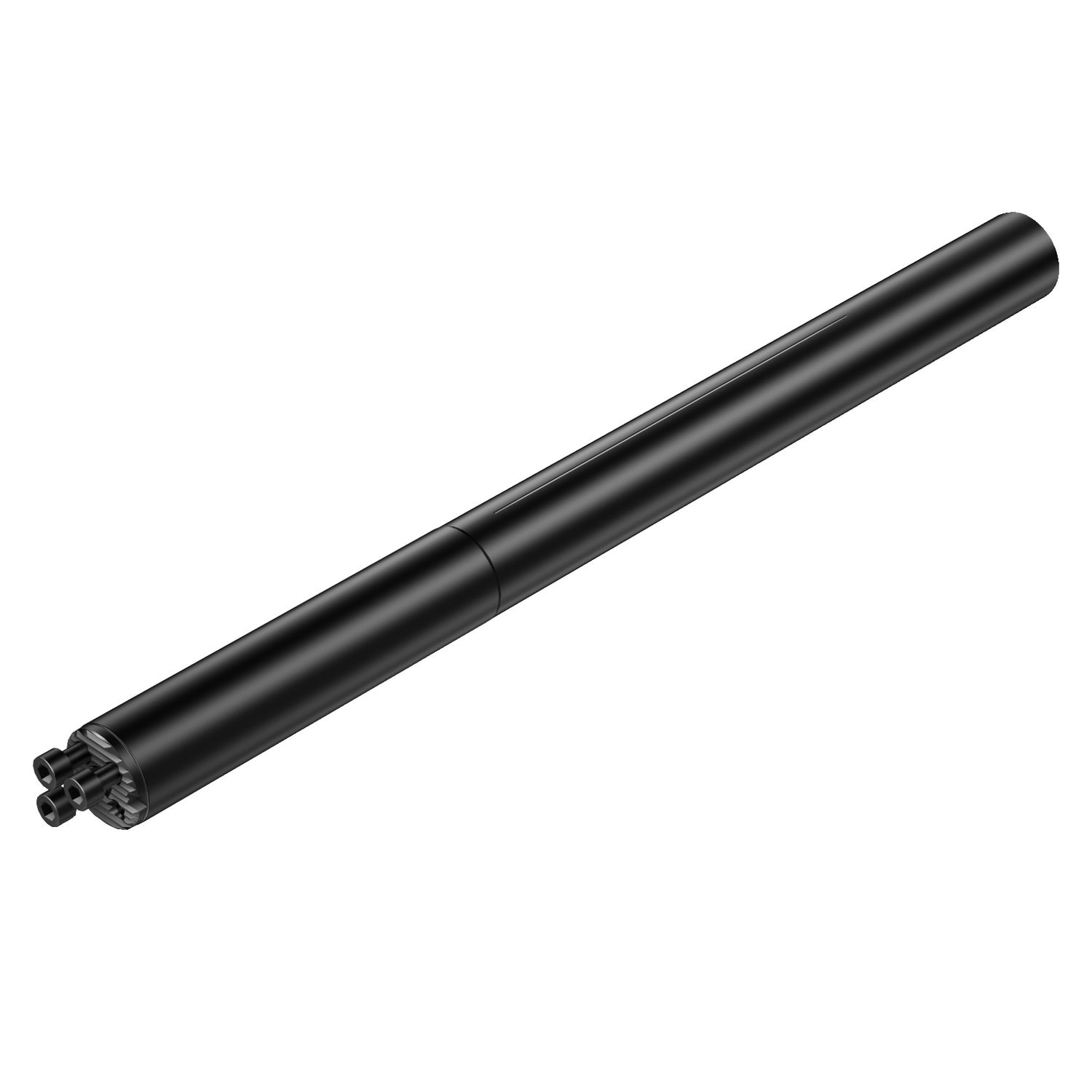

Foto do produto

Adaptação · Adaptador estacionário — reto

570-3C 20 260 CR

Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HT31D-CY20 260-20 — Haste cilíndrica para adaptador CoroTurn® SL antivibratório

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: 570-3C 20 260 CR
Código compactado: 570-3C20260CR
Material ID: 5764552
Família: Adaptação
Tipo: Adaptador estacionário — reto
Peso unitário: 870 g
EAN: 10905812
UNSPSC: 27112807
eCl@ss 13: 21022001
Lançamento: 04/12/1995
CoroPak de lançamento: 96.1

Arquivos CAD

Itens inclusos

3 × 3212 030-351 Parafuso
1 × 3021 011-764 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Balanço máximo	OHX	180 mm
Balanço mínimo	OHN	120 mm
Código do material do corpo	BMC	Metal duro
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	140 mm
Comprimento do corpo	LB	260 mm
Comprimento funcional	LF_1	260 mm
Comprimento total	OAL	260 mm
Diâmetro da conexão	DCONMS	20 mm
Diâmetro da conexão	DCONWS	20 mm
Diâmetro do corpo	BD_1	20 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0
Direção de interface de adaptação da peça	ADINTWS	SL (parafuso montado) -reto — tamanho 20, -rasgo refrigeração
Largura funcional	WF_1	0 mm
Máxima força de corte	FFCX	1350 N
Peso do item	WT	0.87 kg
Pressão de refrigeração	CP	70 bar
Propriedade antivibração	DPC	Sim
Propriedade de auxílio de localização	LOCAP	Sim
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Temperatura máxima admissível do corpo	TBX	130 C
Tipo código de saída de refrigeração	CXSC	Saída axial inclinada
Torque	TQ	2.8 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
