Ferramentas · Fresa de chanfrar intercambiável — frontal/traseira
R215.64-12A20-4512
Corpo de Fresa U-Max® para chanfros
Fresa · 1 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R215.64-12A20-4512.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- R215.64-12A20-4512
- Código compactado
- R215.64-12A20-4512
- Material ID
- 5742818
- Família
- Ferramentas
- Tipo
- Fresa de chanfrar intercambiável — frontal/traseira
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 401,3 g
- EAN
- 10477423
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180802
- Origem
- CN,US
- Lançamento
- 22/04/1991
- CoroPak de lançamento
- 91.2
Arquivos CAD
- DXF 2D 75319560.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-29 Parafuso
- 1 × 5680 046-02 Chave de parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

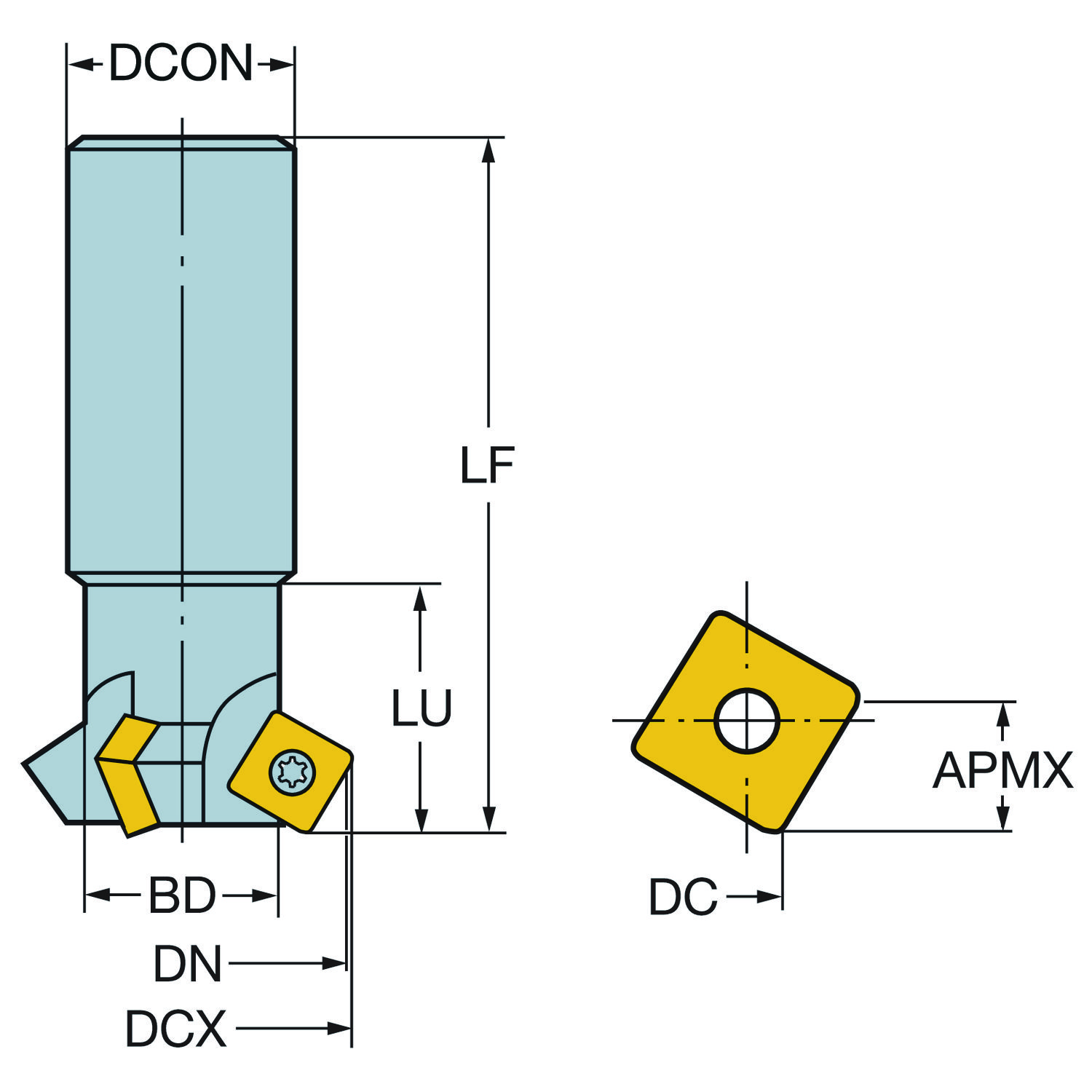

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR_1 | 45 |
| Ângulo da aresta de corte da ferramenta | KAPR_2 | 45 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento de fixação | LSCMS | 137.2 mm |
| Comprimento do corpo | LB | 37.8 mm |
| Comprimento funcional | LF_1 | 175 mm |
| Comprimento funcional | LF_2 | 166.5 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro de corte | DC_1 | 11.7 mm |
| Diâmetro de corte | DC_2 | 19.4 mm |
| Diâmetro de corte máximo | DCX | 27.13 mm |
| Diâmetro do corpo | BD | 19.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0 |
| Número de pastilhas | CICT | 1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | Fresa 215.64 -SPMT 120408-WL |
| Profundidade de corte máxima | APMX_1 | 7.86 mm |
| Profundidade de corte máxima | APMX_2 | 4 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 25200 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 137.2 mm |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 9 no catálogo
SPMT 12 04 08-WH H13A Pastilha para fresamento Entrega imediata
SPMT 12 04 08-WH 235 Pastilha para fresamento
SPMT 12 04 08-WH 4030 Pastilha para fresamento
SPMT 12 04 08-WH 4040 Pastilha para fresamento
SPMT 12 04 08-WH SM30 Pastilha para fresamento
SPMT 12 04 08-WL 235 Pastilha para fresamento
SPMT 12 04 08-WL 4030 Pastilha para fresamento
SPMT 12 04 08-WL 4040 Pastilha para fresamento
SPMT 12 04 08-WL H13A Pastilha para fresamento Nada com esse termo. Tente só o início do código.
