Ferramentas · Fresa de chanfrar intercambiável — frontal/traseira
495-012EH16-4509L
Fresa para chanfros CoroMill® 495
Fresa · 1 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$1.993,15a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 495-012EH16-4509L.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 495 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 495-012EH16-4509L
- Código compactado
- 495-012EH16-4509L
- Material ID
- 6536289
- Família
- Ferramentas
- Tipo
- Fresa de chanfrar intercambiável — frontal/traseira
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 63 g
- EAN
- 26536289
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180807
- Origem
- US
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Arquivos CAD
- STP básico 75812917.stp
- STP detalhado 75812915.stp
- DXF 2D 75812916.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

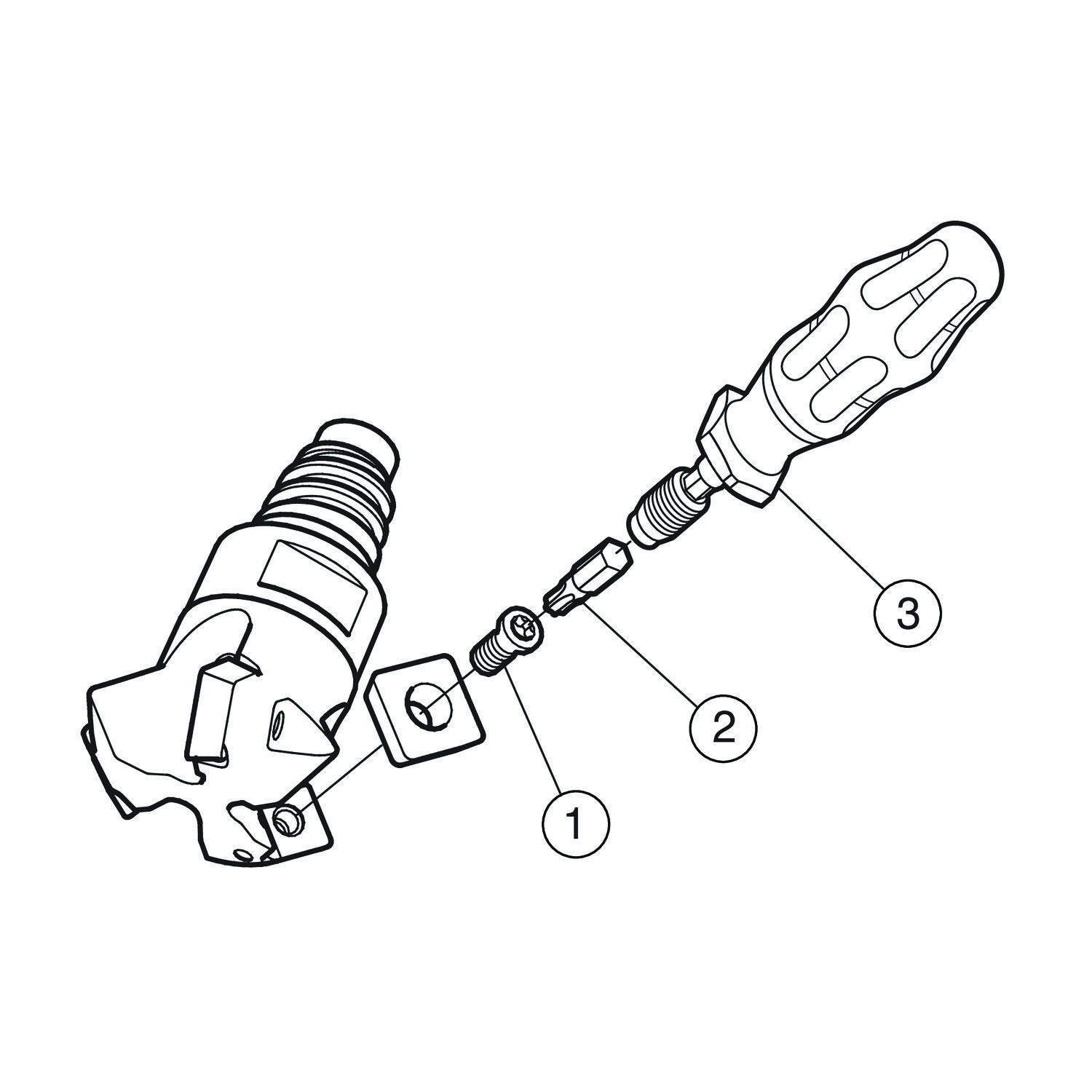

Itens inclusos
- 1 × 5513 020-04 Parafuso da pastilha
- 1 × 5680 084-05 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 7.749 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

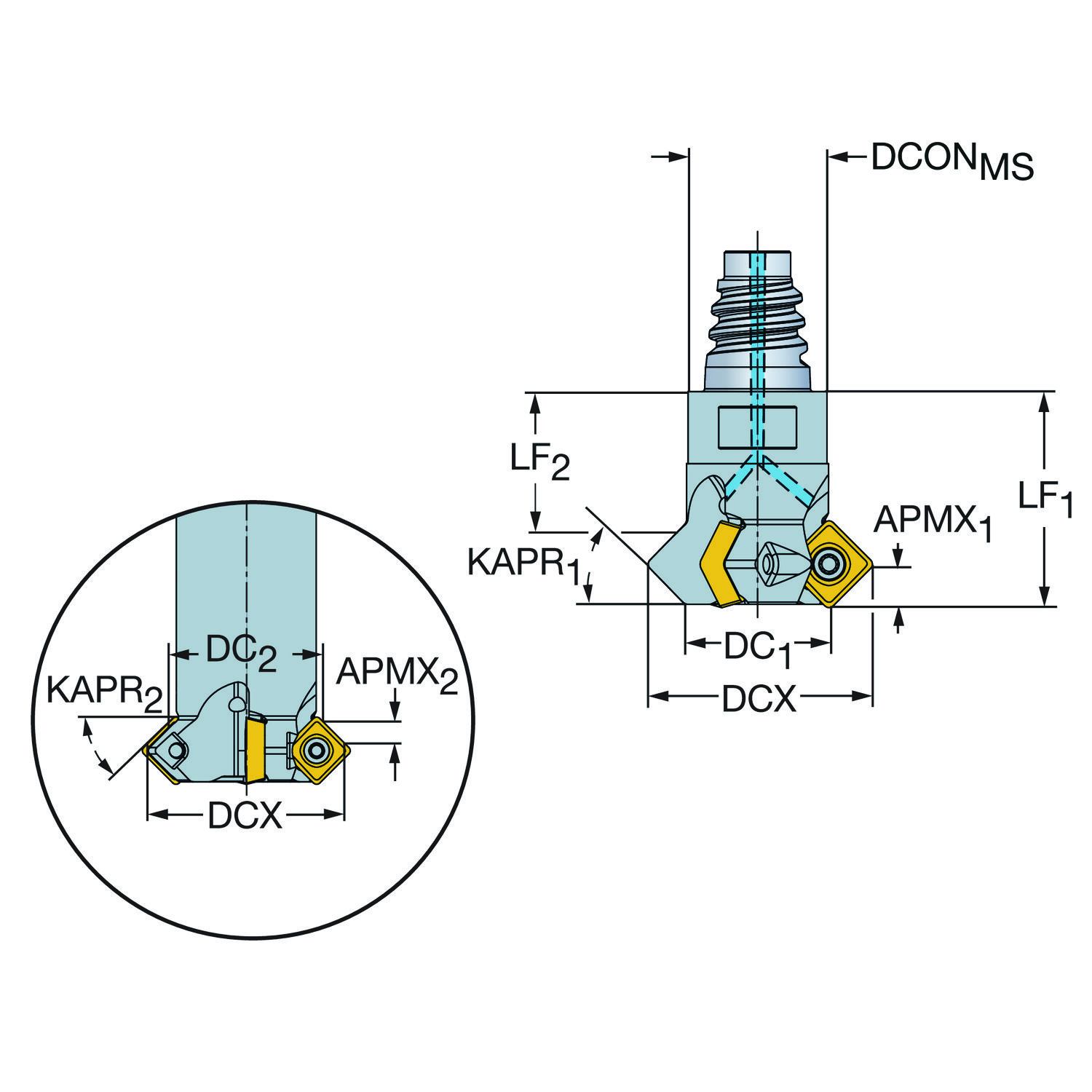

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR_1 | 45 |
| Ângulo da aresta de corte da ferramenta | KAPR_2 | 45 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 18.95 mm |
| Comprimento funcional | LF_1 | 30 mm |
| Comprimento funcional | LF_2 | 20.8 mm |
| Diâmetro da conexão | DCONMS | 15.5 mm |
| Diâmetro de corte | DC_1 | 12 mm |
| Diâmetro de corte | DC_2 | 18.76 mm |
| Diâmetro de corte máximo | DCX | 23.41 mm |
| Diâmetro do corpo | BD | 11.22 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E16 |
| Número de pastilhas | CICT | 1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroMill 495 — tamanho 09 (495-09T3M-XL) |
| Pressão de refrigeração | CP | 20 mm |
| Profundidade de corte máxima | APMX_1 | 5.47 mm |
| Profundidade de corte máxima | APMX_2 | 2.32 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 14400 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 1.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 3 no catálogo
495-09T3M-PM 1130 Pastilha CoroMill® 495 para fresamento Entrega imediata
495-09T3M-PM 1230 Pastilha CoroMill® 495 para fresamento Entrega imediata
495-09T3M-MM 1040 Pastilha CoroMill® 495 para fresamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 45 no catálogo
392.140EH-40 16 049 ISO 7388-1 para adaptador Coromant EH
392.140EH-40 16 071 ISO 7388-1 para adaptador Coromant EH
392.410EH-63 16 056 Adaptador com acoplamento HSK para Coromant® EH
392.55EH-30 16 041 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 052 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 056 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 074 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 060 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 081 MAS-BT 403 para adaptador Coromant EH
392.EREH-20 16 014 ER para adaptador Coromant EH
C3-391.EH-16 027 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 043 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 065 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 110 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 049 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 071 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 160 Coromant Capto® para adaptador Coromant EH
C4-EH16D-175 Adaptador Coromant Capto® para Coromant EH antivibratório
C5-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 050 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 072 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 143 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 054 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 076 Coromant Capto® para adaptador Coromant EH
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
EH-BB30-16-050 Adaptador BIG-PLUS MAS-BT para Coromant EH
EH-ER25-16-016 ER para adaptador Coromant EH
EH-ER32-16-018 ER para adaptador Coromant EH
EH-ER40-16-022 ER para adaptador Coromant EH
EH16-A15.7-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SH-160 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SS-100 Haste cilíndrica para adaptador Coromant EH
EH16-A16-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A20-CE-165 Haste cilíndrica para adaptador Coromant EH Recomendado
EH16-A20-CS-165 Haste cilíndrica para adaptador Coromant EH Recomendado
HA04-EH16-16-048 HSK para adaptador Coromant EH
HA05-EH16-16-055 HSK para adaptador Coromant EH
HA06-EH16-16-056 HSK para adaptador Coromant EH
HA06-EH16-16-078 HSK para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
495-012A16-3009L Fresa para chanfros CoroMill® 495
495-012A16-4509L Fresa para chanfros CoroMill® 495
495-012A16-6009L Fresa para chanfros CoroMill® 495
495-012A16-7509L Fresa para chanfros CoroMill® 495
495-020A20-4509M Fresa para chanfros CoroMill® 495
495-020EH20-4509M Fresa para chanfros CoroMill® 495
495-025A25-3009H Fresa para chanfros CoroMill® 495
495-025A25-4509H Fresa para chanfros CoroMill® 495
495-025A25-6009H Fresa para chanfros CoroMill® 495
495-025A25-7509H Fresa para chanfros CoroMill® 495
495-025EH25-4509H Fresa para chanfros CoroMill® 495
495-040C4-4509H Fresa para chanfros CoroMill® 495 Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
