Adaptação · Adaptador rotativo
392.EREH-20 16 014
ER para adaptador Coromant EH

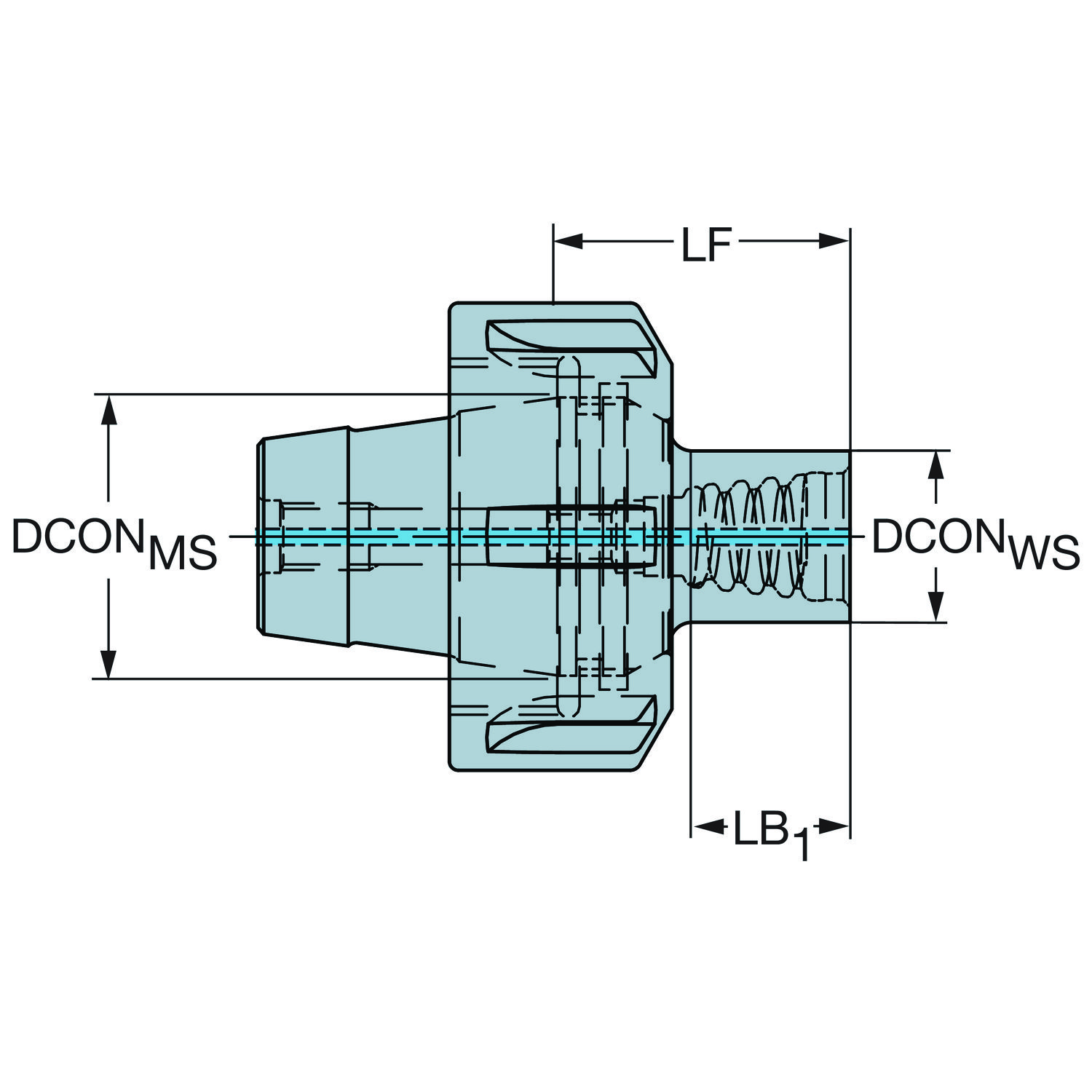

Adaptador simétrico rotativo · comprimento funcional 24,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 392.EREH-20 16 014
- Código compactado
- 392.EREH-2016014
- Material ID
- 6048675
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 197 g
- EAN
- 26048675
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21020405
- Origem
- DE
- Lançamento
- 20/09/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Itens inclusos
- 1 × 5680 093-03 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 14 mm |
| Comprimento funcional | LF | 24.1 mm |
| Diâmetro da conexão | DCONMS | 21 mm |
| Diâmetro da conexão | DCONWS | 15.4 mm |
| Diâmetro do corpo | BD_1 | 15.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | ER pinça (DIN6499-B) -ER20 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant EH — métrica - E16 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 40000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 30 mm |
