Ferramentas · Ferramenta de mandrilar — intercambiável
825-23TC06-EH16
Porta Ferramenta CoroBore® 825 para mandrilamento de precisão
Ferramenta de mandrilar · comprimento funcional 25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Entrega imediata
R$6.952,78a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 825-23TC06-EH16.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroBore 825 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 825-23TC06-EH16
- Código compactado
- 825-23TC06-EH16
- Material ID
- 6424084
- Família
- Ferramentas
- Tipo
- Ferramenta de mandrilar — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 400 g
- EAN
- 26424084
- NCM
- 820760
- UNSPSC
- 23241601
- eCl@ss 13
- 21181201
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 76200964.stp
- STP detalhado 76200963.stp
- DXF 2D 76200962.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

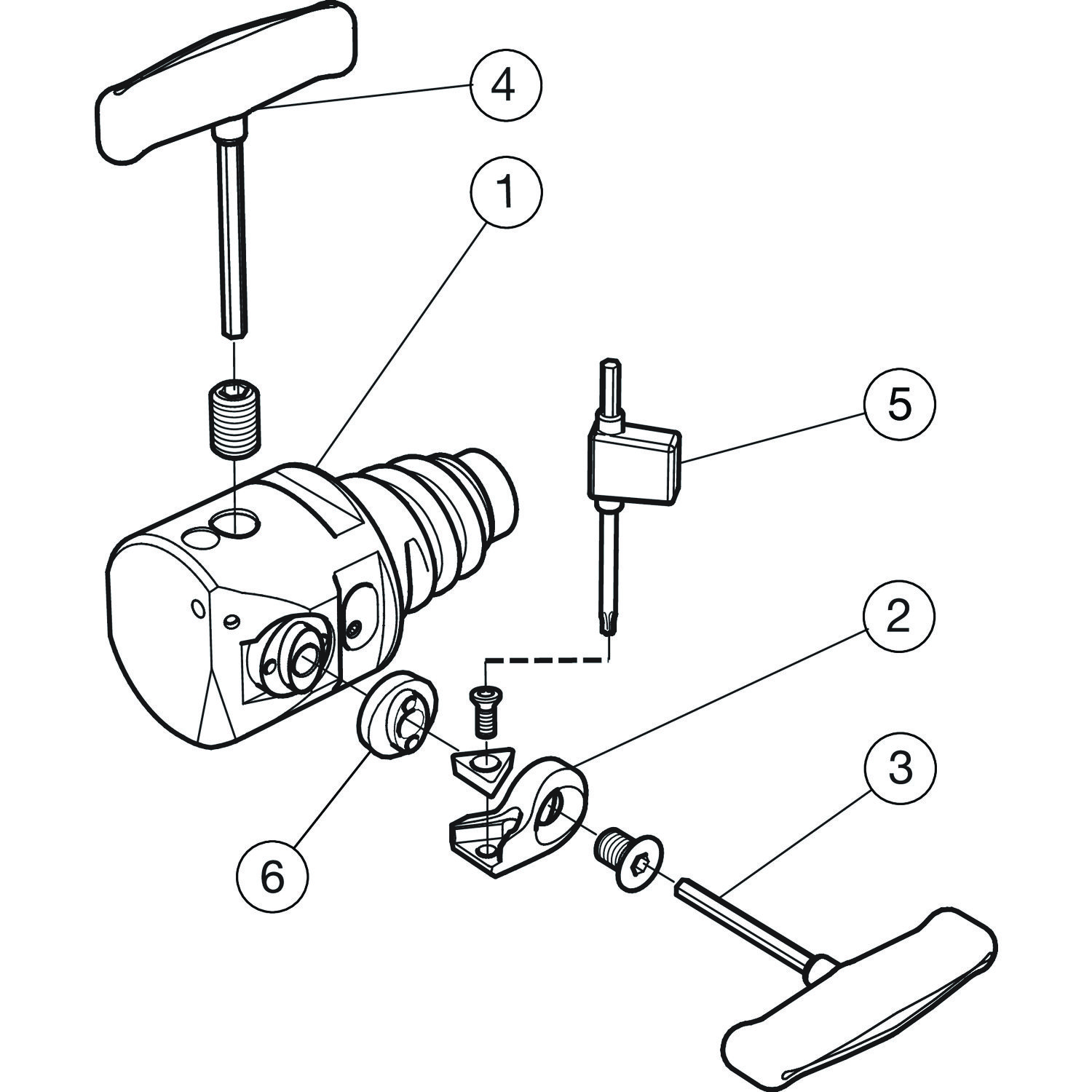

Itens inclusos
- 1 × EH16-R825A-AA18014 Adaptador
- 1 × R825A-AF11STUC06T1A Cartucho
- 1 × 5680 012-02 Chave
- 1 × 5680 012-02 Chave
- 1 × 5680 051-01 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 7.039 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

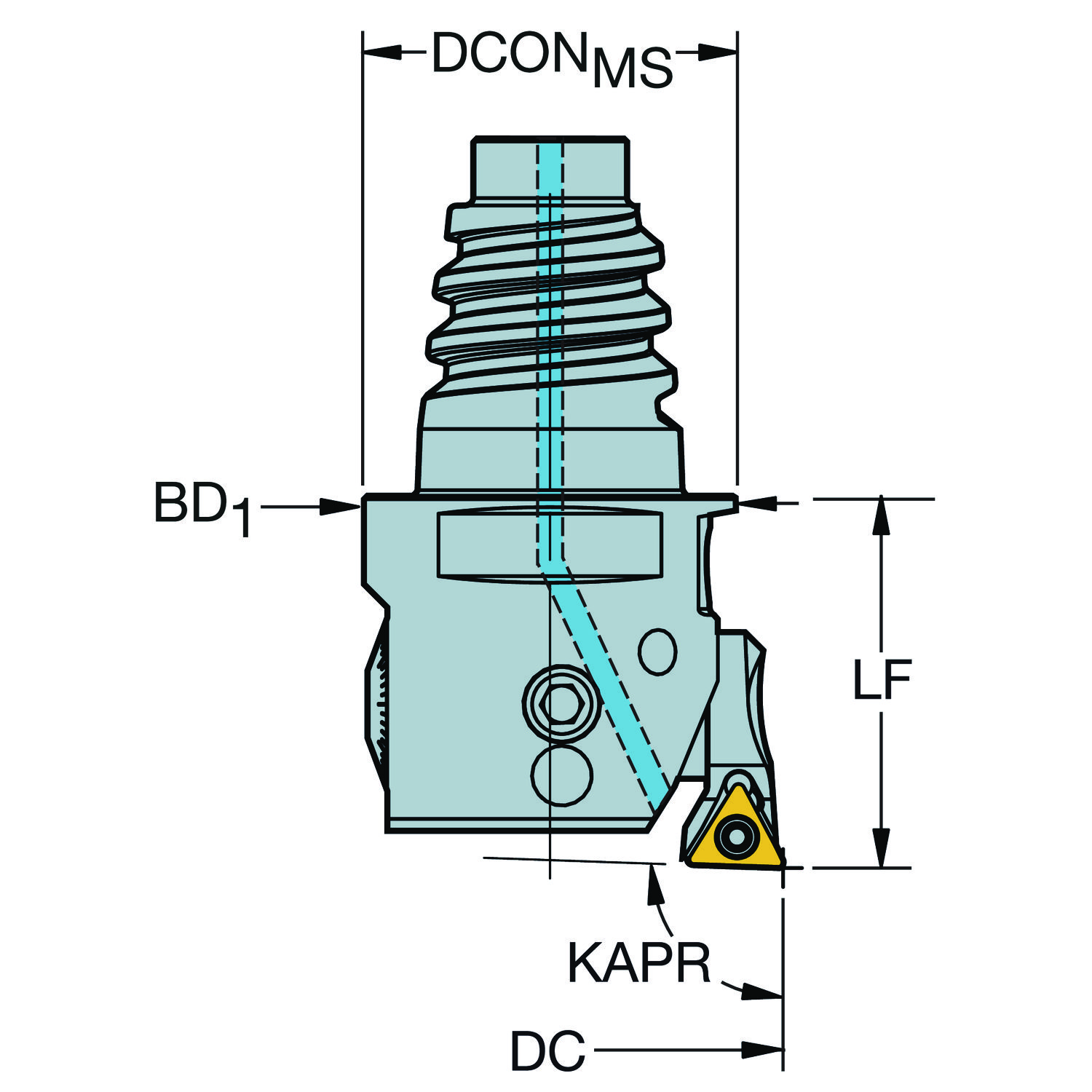

| Parâmetro | Código | Valor |
|---|---|---|

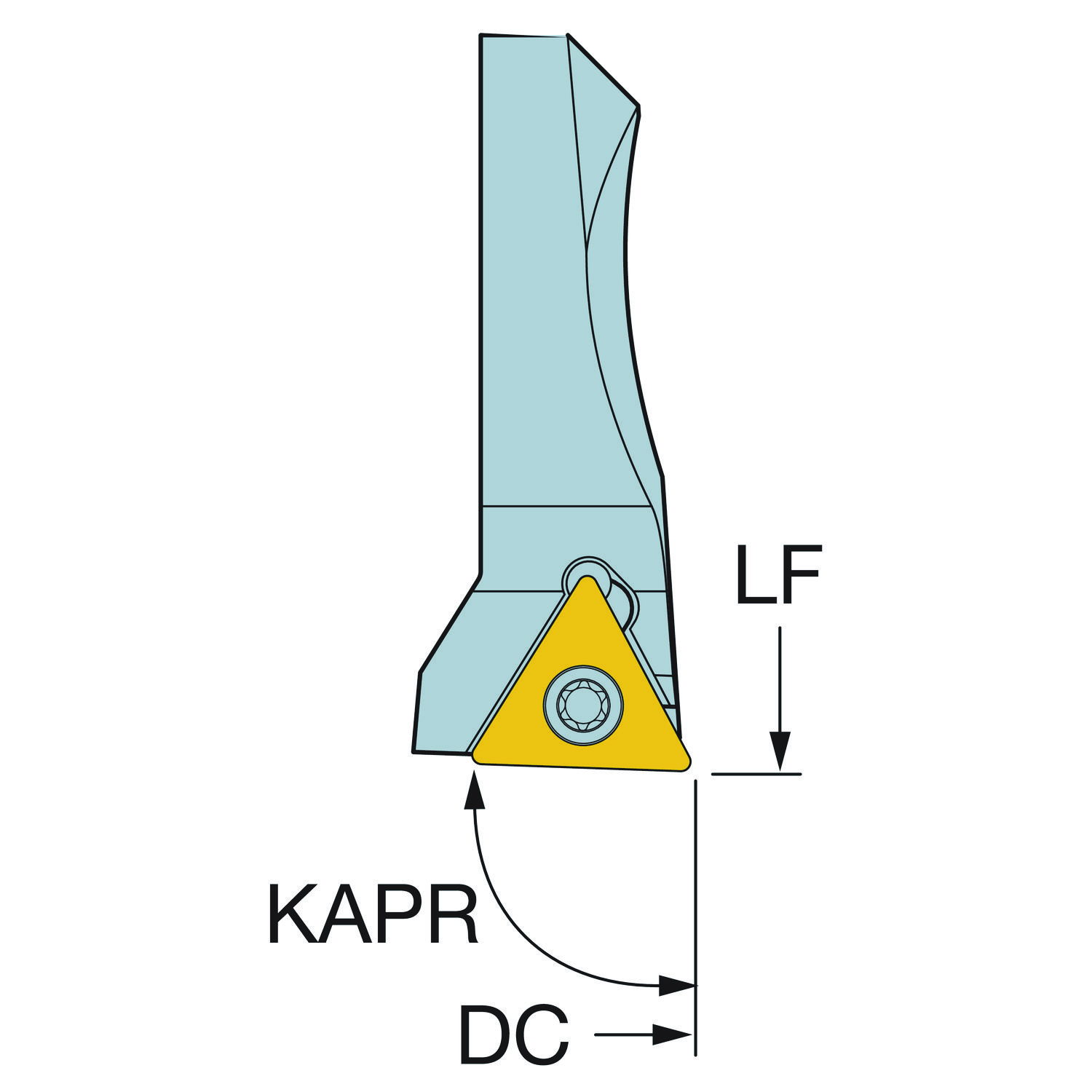

| Ângulo da aresta de corte da ferramenta | KAPR | 92 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 06 |
| Código do tamanho do assento da pastilha | SSC_N | 5/32 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 25 mm |
| Comprimento funcional | LF | 25 mm |
| Comprimento total | OAL | 42 mm |
| Diâmetro da conexão | DCONMS | 15.5 mm |
| Diâmetro de corte máximo | DCX | 23 mm |
| Diâmetro do corpo | BD | 18 mm |
| Diâmetro mínimo de corte | DCN | 19 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E16 |
| Limite máximo de ajuste | ADJLX | 2 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TCMT 06T102 (RE<0.4) |
| Peso do item | WT | 0.4 kg |
| Pressão de refrigeração | CP | 70 bar |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Torque | TQ | 0.6 Nm |
| Torque | TQ | 0.6 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 80 no catálogo
TCGT 06 T1 02R-K 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCGX 06 T1 04-AL H10 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCGX 06 T1 04L-WK 1115 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 06 T1 02-MF 1115 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 06 T1 02-PF 4425 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 06 T1 04-KF 3005 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 06 T1 04-MF 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 06 T1 04-PF 4425 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 06 T1 04-UF 4325 CoroTurn® 107, pastilha para torneamento Entrega imediata
TCEX 06 T1 00L-F 1125 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 00R-F 1125 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 01L-F 1105 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 01L-F 1125 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 01L-F 1205 Pastilha CoroTurn® 107 para torneamento Recomendado
TCEX 06 T1 01R-F 1125 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 02L-F 1105 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 02L-F 1125 Pastilha CoroTurn® 107 para torneamento
TCEX 06 T1 02L-F 1205 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 06 T1 02L-K 1115 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 02L-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 02L-K 1515 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 02R-K 1115 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 02R-K 1515 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04L-K 1115 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04L-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04L-K 1515 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04R-K 1115 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04R-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 06 T1 04R-K 1515 Pastilha CoroTurn® 107 para torneamento

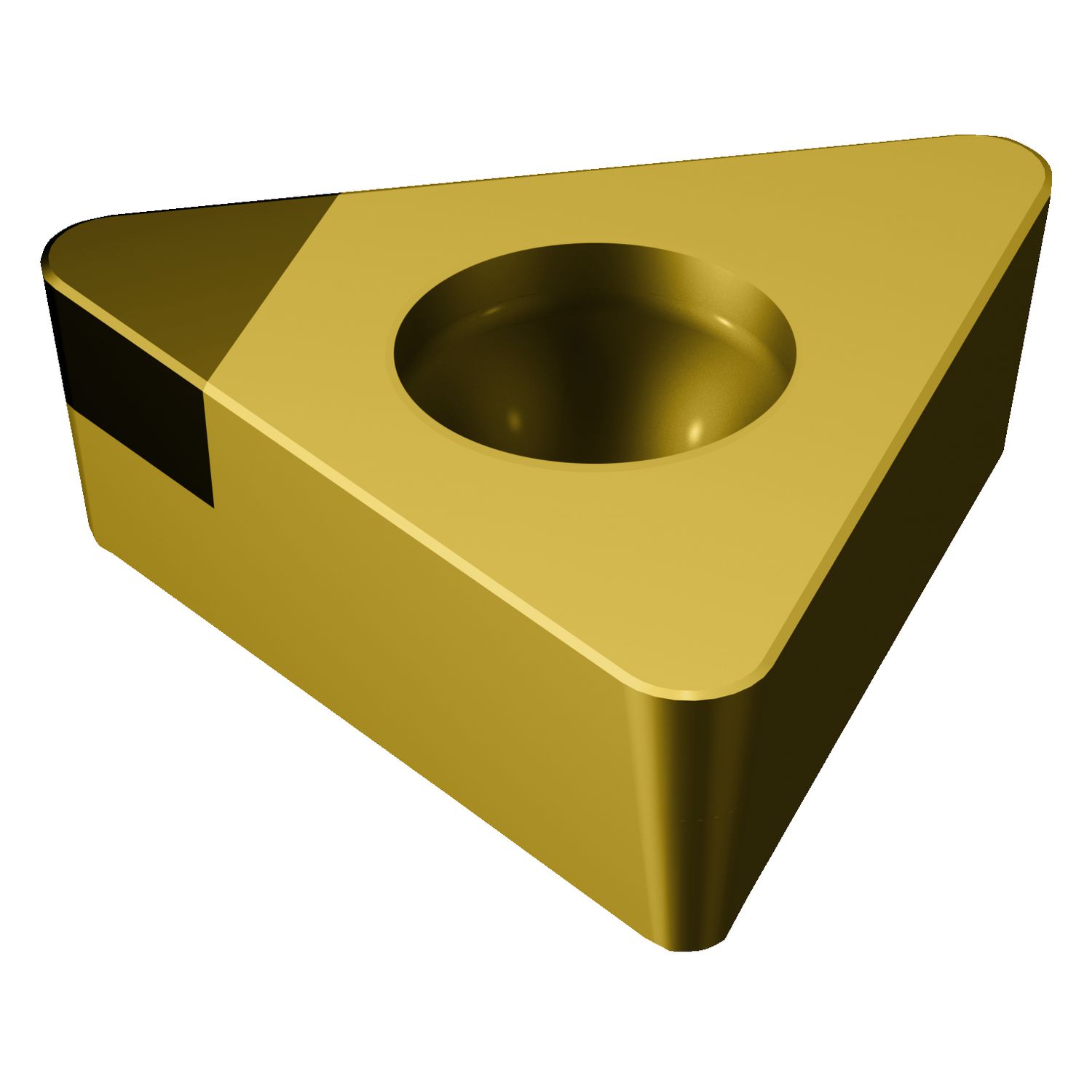

TCGW06T102S01020E 7115 Pastilha CoroTurn® 107 para torneamento

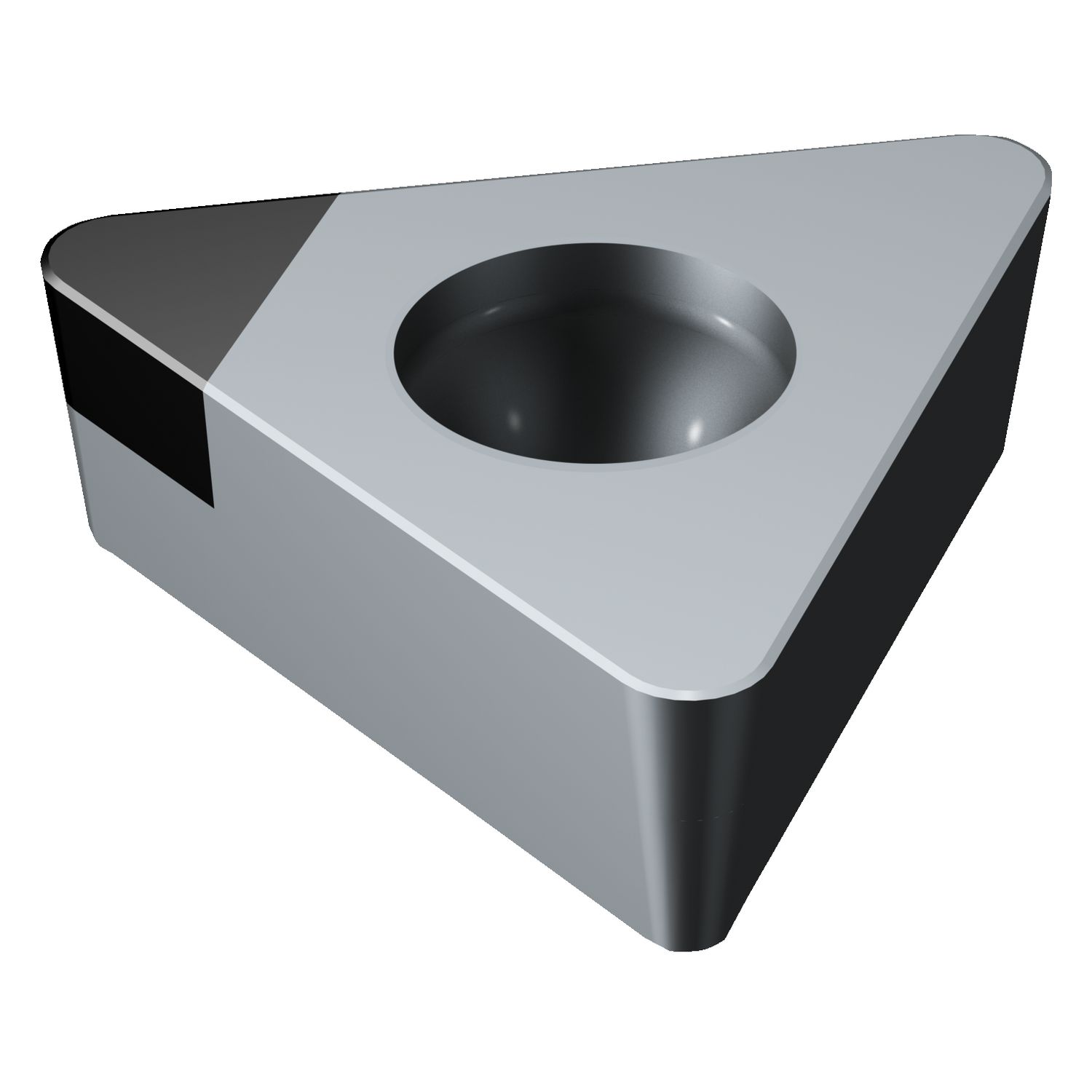

TCGW06T102T01020E 7025 Pastilha CoroTurn® 107 para torneamento
TCGW06T104S01020E 7015 Pastilha CoroTurn® 107 para torneamento
TCGW06T104S01020E 7025 Pastilha CoroTurn® 107 para torneamento
TCGW06T104S01020E 7115 Pastilha CoroTurn® 107 para torneamento
TCGW06T104S01020E 7525 Pastilha CoroTurn® 107 para torneamento
TCGX 06 T1 04L-WK 1125 Pastilha CoroTurn® 107 para torneamento
TCGX 06 T1 04L-WK 1515 Pastilha CoroTurn® 107 para torneamento
TCGX 06 T1 04R-WK 1125 Pastilha CoroTurn® 107 para torneamento
TCGX 06 T1 04R-WK 1515 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 02-KF 3210 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 02-KF 3225 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 02-KF H13A Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 02-MF 1105 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 02-MF 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 02-MF 1205 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 02-PF 1515 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 02-PF 4325 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 02-PF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 02-UF 235 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 02-UF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-KF 3210 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-KF 3225 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-KF H13A Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-MF 1105 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-MF 1115 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-MF 1205 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-MF 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 04-MF 2515 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 04-PF 1515 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-PF 4325 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 04-PF 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-PF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-UF 235 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-UF 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-UF 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 04-UF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 08-KF 3210 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-KF 3225 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-KF H13A Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 08-MF 1105 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 08-MF 1115 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-MF 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-MF 1205 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-MF 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 06 T1 08-MF 2515 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 08-PF 4315 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 08-PF 4325 CoroTurn® 107, pastilha para torneamento
TCMT 06 T1 08-PF 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 08-PF 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 06 T1 08-PF 5015 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 45 no catálogo
392.140EH-40 16 049 ISO 7388-1 para adaptador Coromant EH
392.140EH-40 16 071 ISO 7388-1 para adaptador Coromant EH
392.410EH-63 16 056 Adaptador com acoplamento HSK para Coromant® EH
392.55EH-30 16 041 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 052 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 056 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 074 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 060 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 081 MAS-BT 403 para adaptador Coromant EH
392.EREH-20 16 014 ER para adaptador Coromant EH
C3-391.EH-16 027 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 043 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 065 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 110 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 049 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 071 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 160 Coromant Capto® para adaptador Coromant EH
C4-EH16D-175 Adaptador Coromant Capto® para Coromant EH antivibratório
C5-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 050 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 072 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 143 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 054 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 076 Coromant Capto® para adaptador Coromant EH
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
EH-BB30-16-050 Adaptador BIG-PLUS MAS-BT para Coromant EH
EH-ER25-16-016 ER para adaptador Coromant EH
EH-ER32-16-018 ER para adaptador Coromant EH
EH-ER40-16-022 ER para adaptador Coromant EH
EH16-A15.7-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SH-160 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SS-100 Haste cilíndrica para adaptador Coromant EH
EH16-A16-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A20-CE-165 Haste cilíndrica para adaptador Coromant EH Recomendado
EH16-A20-CS-165 Haste cilíndrica para adaptador Coromant EH Recomendado
HA04-EH16-16-048 HSK para adaptador Coromant EH
HA05-EH16-16-055 HSK para adaptador Coromant EH
HA06-EH16-16-056 HSK para adaptador Coromant EH
HA06-EH16-16-078 HSK para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
EH16-R825A-AA18014 Coromant EH para corpo da ferramenta CoroBore® 825 Vem com a ferramenta (1)
R825A-AF11STUC06T1A Cápsula para CoroBore® 825 / 826 Vem com a ferramenta (1) 5680 012-02 Chave Vem com a ferramenta (1) 5680 051-01 Chave Vem com a ferramenta (1)
825A-030A Calço para CoroBore® 825 Reposição, vendida à parte Mesmo tipo de ferramenta.
825-107TC11-C5 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-107TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-137TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C6 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-167TC11-C8 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-A18 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-23TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-A20 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C3 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-C4 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado
825-29TC06-EH20 Porta Ferramenta CoroBore® 825 para mandrilamento de precisão Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
