R825A-AF11STUC06T1A

Ferramentas · Indexable boring cartridge

R825A-AF11STUC06T1A

Cápsula para CoroBore® 825 / 826

Ferramenta acoplada · comprimento funcional 11 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R825A-AF11STUC06T1A
Código compactado
R825A-AF11STUC06T1A
Material ID
5747981
Família
Ferramentas
Tipo
Indexable boring cartridge
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
4.6 Gram
EAN
11830361
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN,DE
Lançamento
09/08/2004
CoroPak de lançamento
04.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

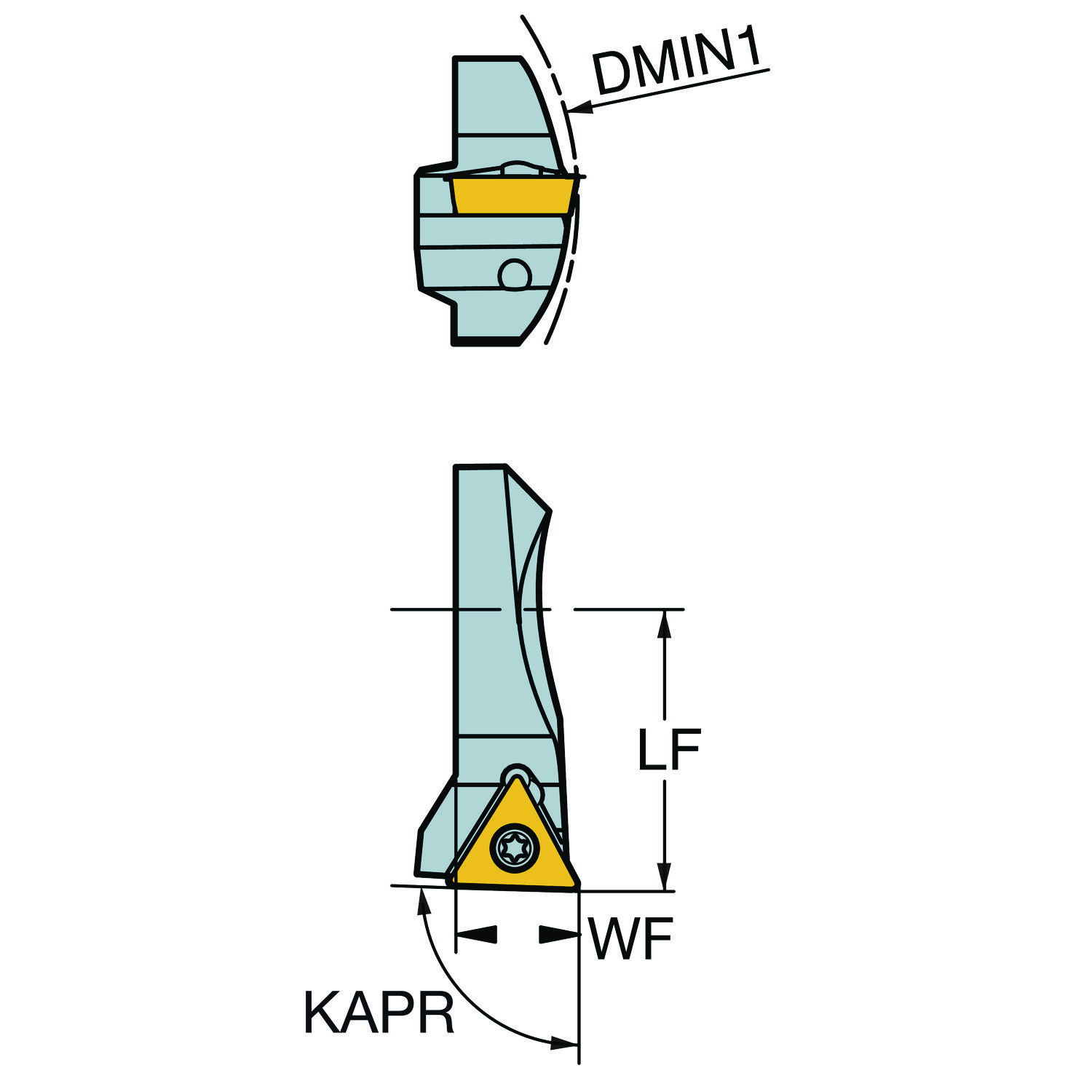

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 92
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 11 mm
Diâmetro mínimo do furo DMIN 19 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 825 -size A
Insert included angle EPSR 60
Largura funcional WF 5 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 06T102 (RE<lt/>0.4)
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 0.6 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
