Sandvik Coromant · Catálogo · Adaptação · Item de adaptação de ferramentas de mandrilar · Adaptador simétrico rotativo
Foto do produto
Adaptação · Adaptador de mandrilar com simetria de rotação
EH16-R825A-AA18014
Coromant EH para corpo da ferramenta CoroBore® 825
Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$5.964,28a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para EH16-R825A-AA18014.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroBore 825 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- EH16-R825A-AA18014
- Código compactado
- EH16-R825A-AA18014
- Material ID
- 6424081
- Família
- Adaptação
- Tipo
- Adaptador de mandrilar com simetria de rotação
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 65 g
- EAN
- 26424081
- NCM
- 820760
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Origem
- DE
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP detalhado 77803042.stp
- DXF 2D 72551970.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

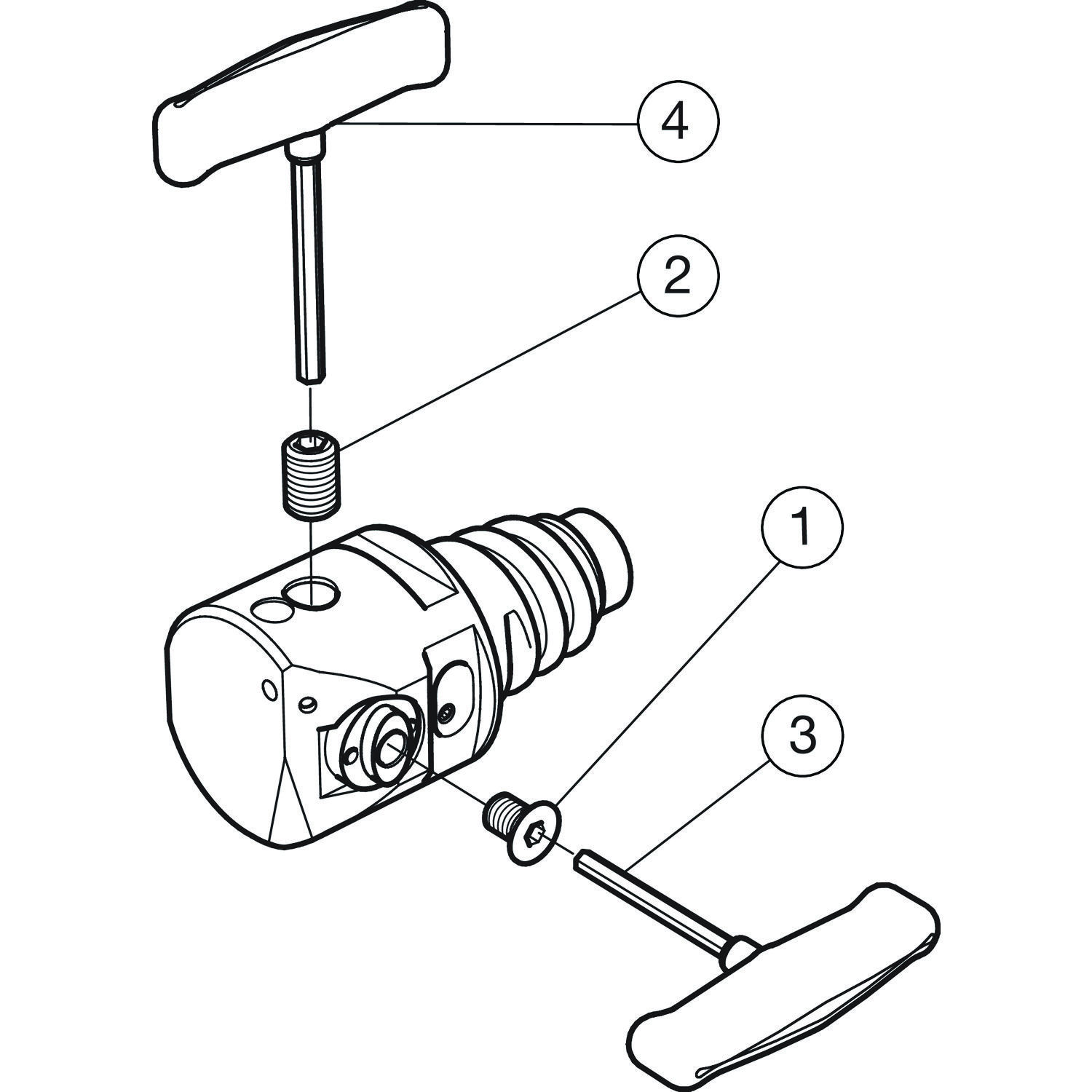

Itens inclusos
- 1 × 5513 010-06 Parafuso do cartucho
- 1 × 5519 026-09 Parafuso de fixação
- 2 × 3214 010-100 Parafuso de refrigeração
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 6.603 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

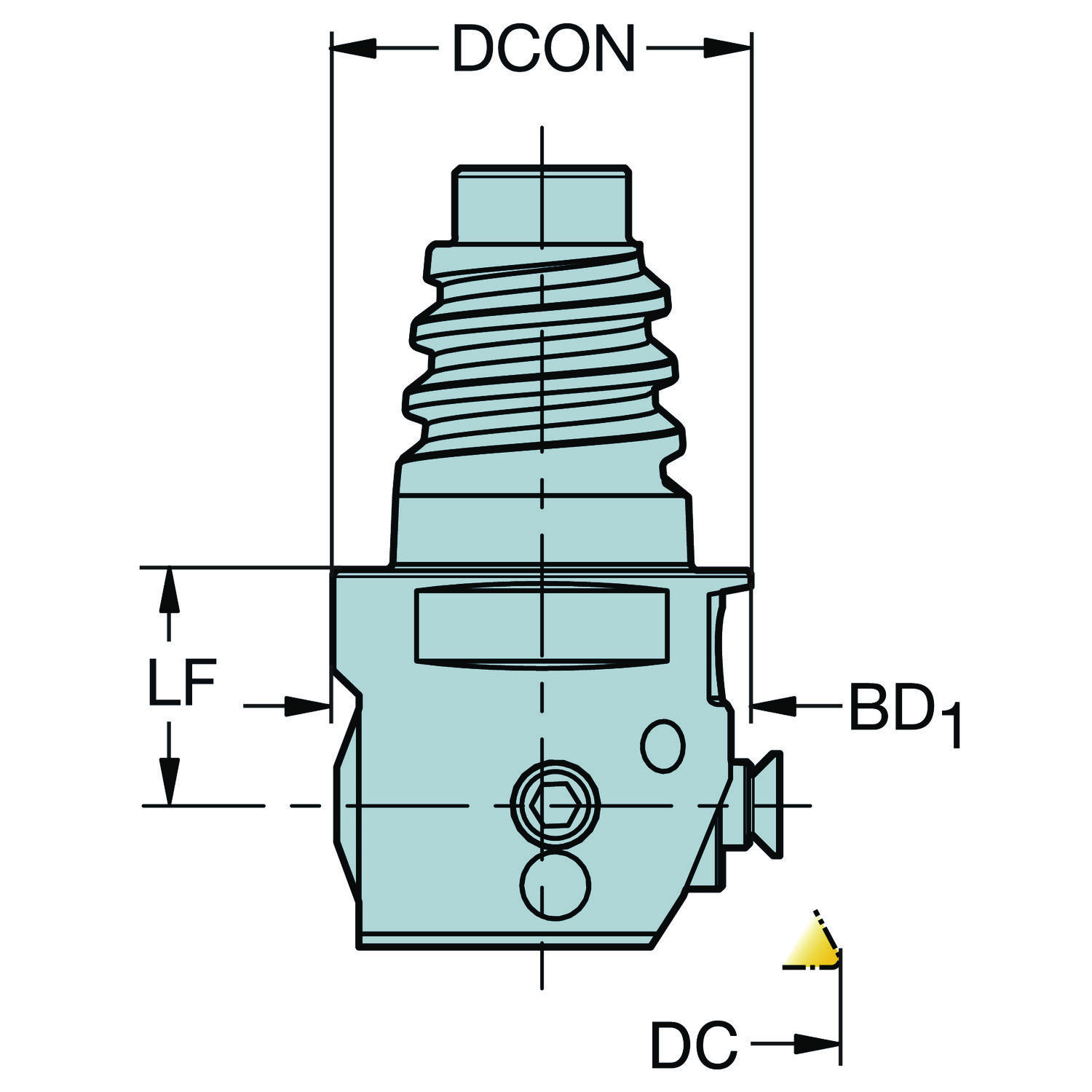

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 22.5 mm |
| Comprimento funcional | LF_1 | 14 mm |
| Comprimento total | OAL | 39.5 mm |
| Diâmetro da conexão | DCONMS | 15.5 mm |
| Diâmetro de corte máximo | DCX | 23 mm |
| Diâmetro do corpo | BD_1 | 18 mm |
| Diâmetro mínimo de corte | DCN | 19 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E16 |
| Direção de interface de adaptação da peça | ADINTWS_1 | CoroBore 825 — tamanho A |
| Largura funcional | WF_1 | 4.5 mm |
| Limite máximo de ajuste | ADJLX | 2 mm |
| Peso do item | WT | 0.065 kg |
| Pressão de refrigeração | CP | 70 bar |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC_1 | Saída axial inclinada |
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 45 no catálogo
392.140EH-40 16 049 ISO 7388-1 para adaptador Coromant EH
392.140EH-40 16 071 ISO 7388-1 para adaptador Coromant EH
392.410EH-63 16 056 Adaptador com acoplamento HSK para Coromant® EH
392.55EH-30 16 041 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 052 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 056 MAS-BT 403 para adaptador Coromant EH
392.55EH-30 16 074 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 060 MAS-BT 403 para adaptador Coromant EH
392.55EH-40 16 081 MAS-BT 403 para adaptador Coromant EH
392.EREH-20 16 014 ER para adaptador Coromant EH
C3-391.EH-16 027 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 043 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 065 Coromant Capto® para adaptador Coromant EH
C3-391.EH-16 110 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 049 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 071 Coromant Capto® para adaptador Coromant EH
C4-391.EH-16 160 Coromant Capto® para adaptador Coromant EH
C4-EH16D-175 Adaptador Coromant Capto® para Coromant EH antivibratório
C5-391.EH-16 035 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 050 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 072 Coromant Capto® para adaptador Coromant EH
C5-391.EH-16 143 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 054 Coromant Capto® para adaptador Coromant EH
C6-391.EH-16 076 Coromant Capto® para adaptador Coromant EH
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
EH-BB30-16-050 Adaptador BIG-PLUS MAS-BT para Coromant EH
EH-ER25-16-016 ER para adaptador Coromant EH
EH-ER32-16-018 ER para adaptador Coromant EH
EH-ER40-16-022 ER para adaptador Coromant EH
EH16-A15.7-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SH-160 Haste cilíndrica para adaptador Coromant EH
EH16-A15.7-SS-100 Haste cilíndrica para adaptador Coromant EH
EH16-A16-SH-130 Haste cilíndrica para adaptador Coromant EH
EH16-A20-CE-165 Haste cilíndrica para adaptador Coromant EH Recomendado
EH16-A20-CS-165 Haste cilíndrica para adaptador Coromant EH Recomendado
HA04-EH16-16-048 HSK para adaptador Coromant EH
HA05-EH16-16-055 HSK para adaptador Coromant EH
HA06-EH16-16-056 HSK para adaptador Coromant EH
HA06-EH16-16-078 HSK para adaptador Coromant EH Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
C5-391.37A-16 070A Coromant Capto® para adaptador de cabeça para mandrilamento de precisão
392.41037A-10012076C HSK para adaptador de cabeça para mandrilamento de precisão
392.41037A-63 20 100A Adaptador com acoplamento HSK para cabeça de mandrilamento de precisão
392.41037A-63 20 100B HSK para adaptador de cabeça para mandrilamento de precisão
392.41037A-6312063C HSK para adaptador de cabeça para mandrilamento de precisão
392.41037A-6316085A Adaptador com acoplamento HSK para cabeça de mandrilamento de precisão
392.41037A-6316085B HSK para adaptador de cabeça para mandrilamento de precisão
392.41037B-6312090C HSK para adaptador de cabeça para mandrilamento de precisão
392.410XL-10040 080A HSK para adaptador CoroBore® XL
392.647XL-5040 Plugue de centralização
392B.140XL-5040 075 ISO 7388-1 para adaptador CoroBore® XL
392B.58XL-5040 080 MAS-BT 403 para adaptador CoroBore® XL Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
5513 010-06
3214 010-100
