C5-391.37A-16 070A — Foto do produto

Foto do produto

Adaptação · Adaptador de mandrilar com simetria de rotação

C5-391.37A-16 070A

Coromant Capto® para adaptador de cabeça para mandrilamento de precisão

Item de adaptação de ferramentas de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$7.463,68a unidade

Prazo e condições da loja Hailtools. Como comprar

R$7.463,68 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C5-391.37A-16 070A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C5-391.37A-16 070A
Código compactado
C5-391.37A-16070A
Material ID
5728936
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,401 kg
EAN
11418260
NCM
846610
UNSPSC
23241601
eCl@ss 13
21181290
Origem
DE
Lançamento
28/01/2002
CoroPak de lançamento
02.1

Arquivos CAD

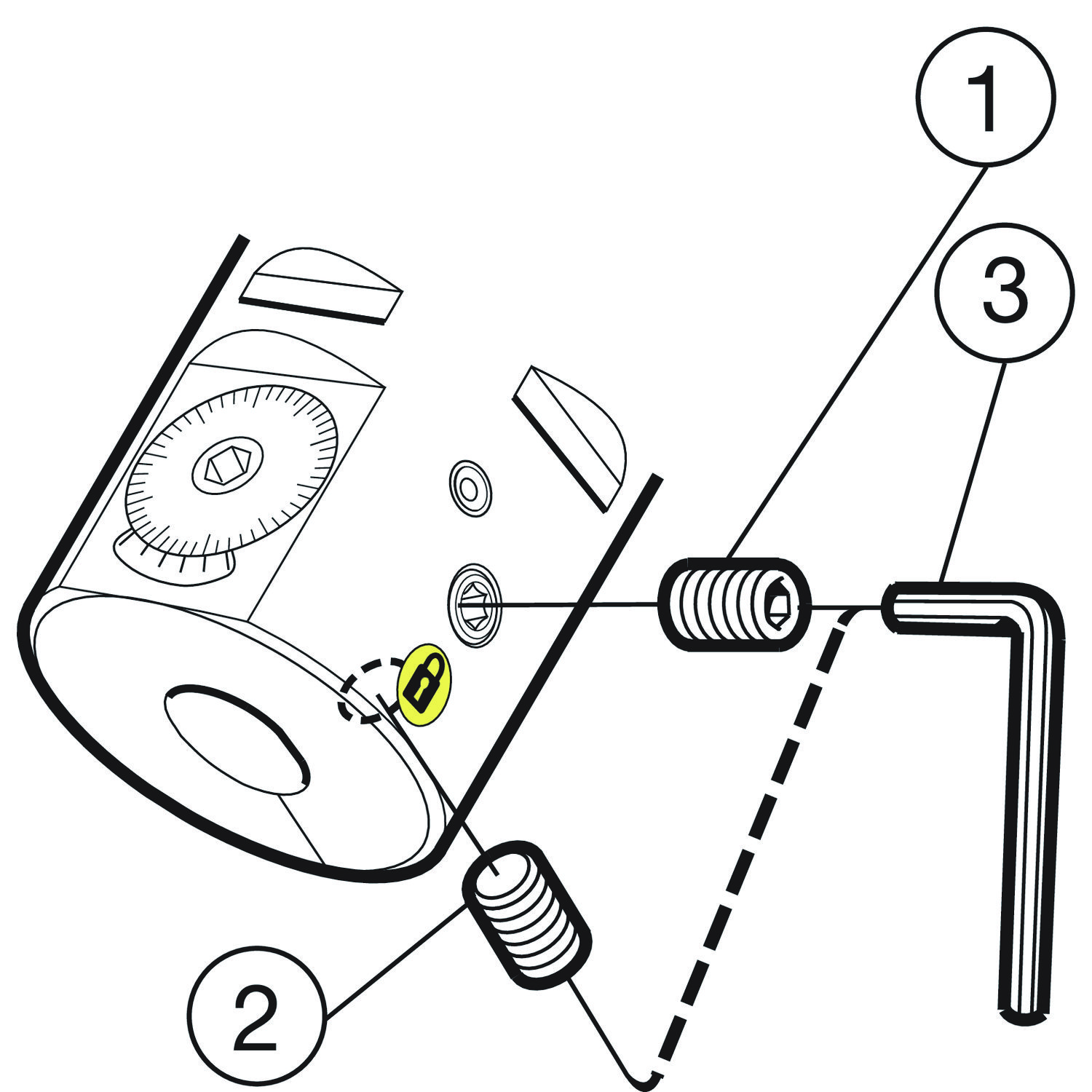

Itens inclusos

  • 1 × 470-872 Parafuso de trava
  • 2 × 3214 010-408 Parafuso da barra

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver C5-391.37A-16 070A em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 3.896 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

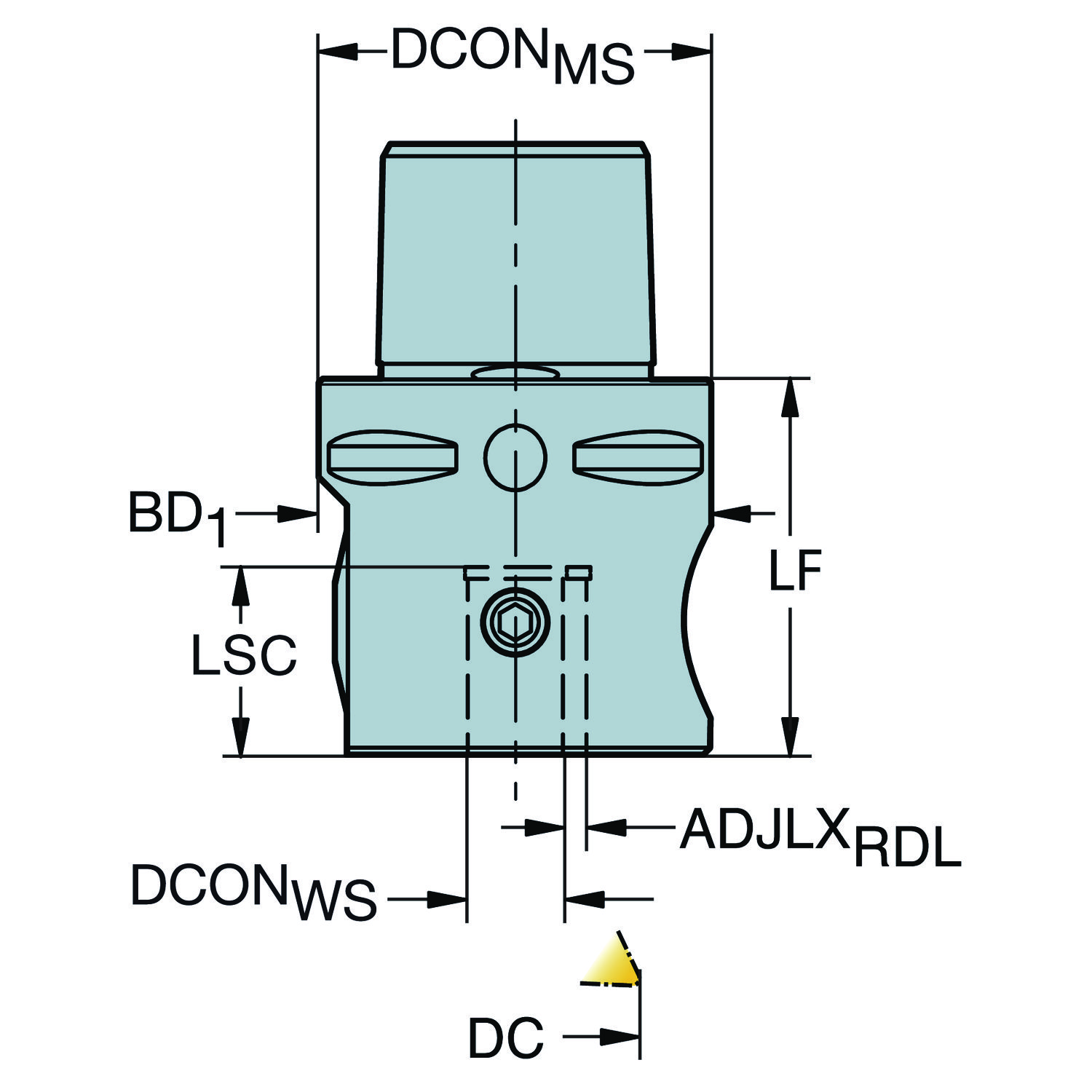

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB_1 70 mm
Comprimento funcional LF_1 70 mm
Comprimento total OAL 100 mm
Diâmetro da conexão DCONMS 50 mm
Diâmetro da conexão do lado da peça DCONWS 16 mm
Diâmetro de corte máximo DCX 32 mm
Diâmetro do corpo BD_1 63 mm
Diâmetro mínimo de corte DCN 3 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C5
Direção de interface de adaptação da peça ADINTWS_1 Fixação cilíndrica com rebaixos (bucha) — métrica: 16
Largura funcional WF_1 0 mm
Limite máximo de ajuste ADJLX 3 mm
Numero standard STDNO ISO26623-1
Peso do item WT 1.401 kg
Pressão de refrigeração CP 20 bar
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
