392.41037A-63 20 100A — Foto do produto

Foto do produto

Adaptação · Adaptador de mandrilar com simetria de rotação

392.41037A-63 20 100A

Adaptador com acoplamento HSK para cabeça de mandrilamento de precisão

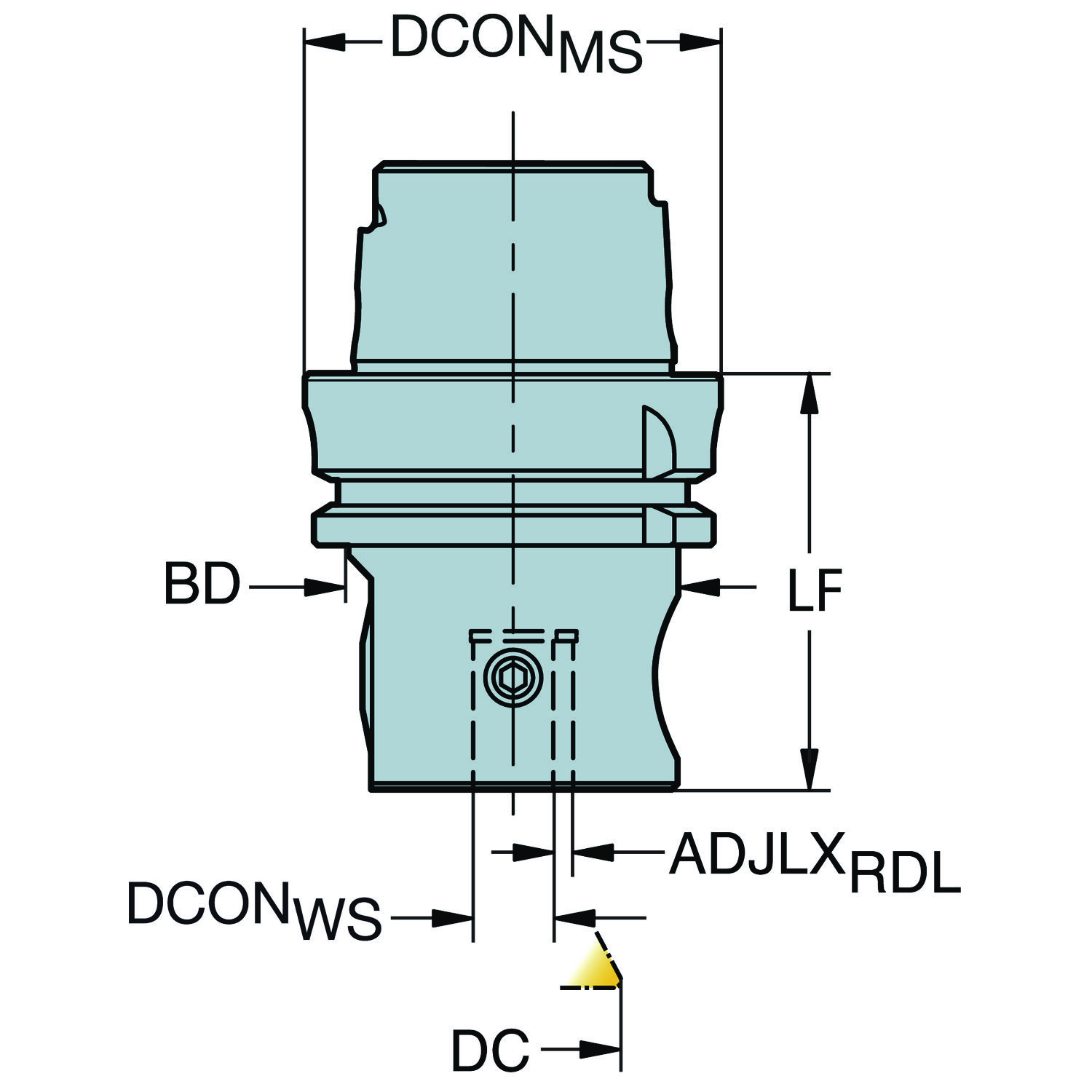

Adaptador para ferramenta de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

392.41037A-63 20 100B — HSK para adaptador de cabeça para mandrilamento de precisão

Totalmente intercambiável com o produto original.

Dados principais

Código ISO
392.41037A-63 20 100A
Código compactado
392.41037A-6320100A
Material ID
5760039
Família
Adaptação
Tipo
Adaptador de mandrilar com simetria de rotação
Peso unitário
2,788 kg
EAN
11418315
UNSPSC
23241601
eCl@ss 13
21181290
Lançamento
28/01/2002
CoroPak de lançamento
02.1

Arquivos CAD

Itens inclusos

  • 1 × 5519 026-07 Parafuso de trava
  • 2 × 3214 010-458 Parafuso da barra

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Bolso para chip de dados DCP Não
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 100 mm
Comprimento funcional LF_1 100 mm
Comprimento total OAL 132 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão do lado da peça DCONWS 20 mm
Diâmetro de corte máximo DCX 36 mm
Diâmetro do corpo BD_1 80 mm
Diâmetro mínimo de corte DCN 17 mm
Direção da interface de adaptação da máquina ADINTMS HSK -A — tamanho 63
Direção de interface de adaptação da peça ADINTWS_1 Fixação cilíndrica com rebaixos (bucha) — métrica: 20
Largura funcional WF_1 0 mm
Letra standard STDLET A
Numero standard STDNO ISO12164-1
Peso do item WT 2.788 kg
Pressão de refrigeração CP 20 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC_1 Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
