Adaptador com acoplamento HSK para mandril porta-pinça ER

Adaptador simétrico rotativo · comprimento funcional 88,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HA10-ER20-A034-100 — HSK para mandril porta-pinça ER

O produto recomendado tem dimensões diferentes.

Dados principais

Código ISO: 392.41014-100 20 100
Código compactado: 392.41014-10020100
Material ID: 8271308
Família: Adaptação
Tipo: Adaptador rotativo
Peso unitário: 2,43 kg
EAN: 7323226856798
UNSPSC: 27112807
eCl@ss 13: 21022002
Lançamento: 20/05/2022
CoroPak de lançamento: 22.2

Arquivos CAD

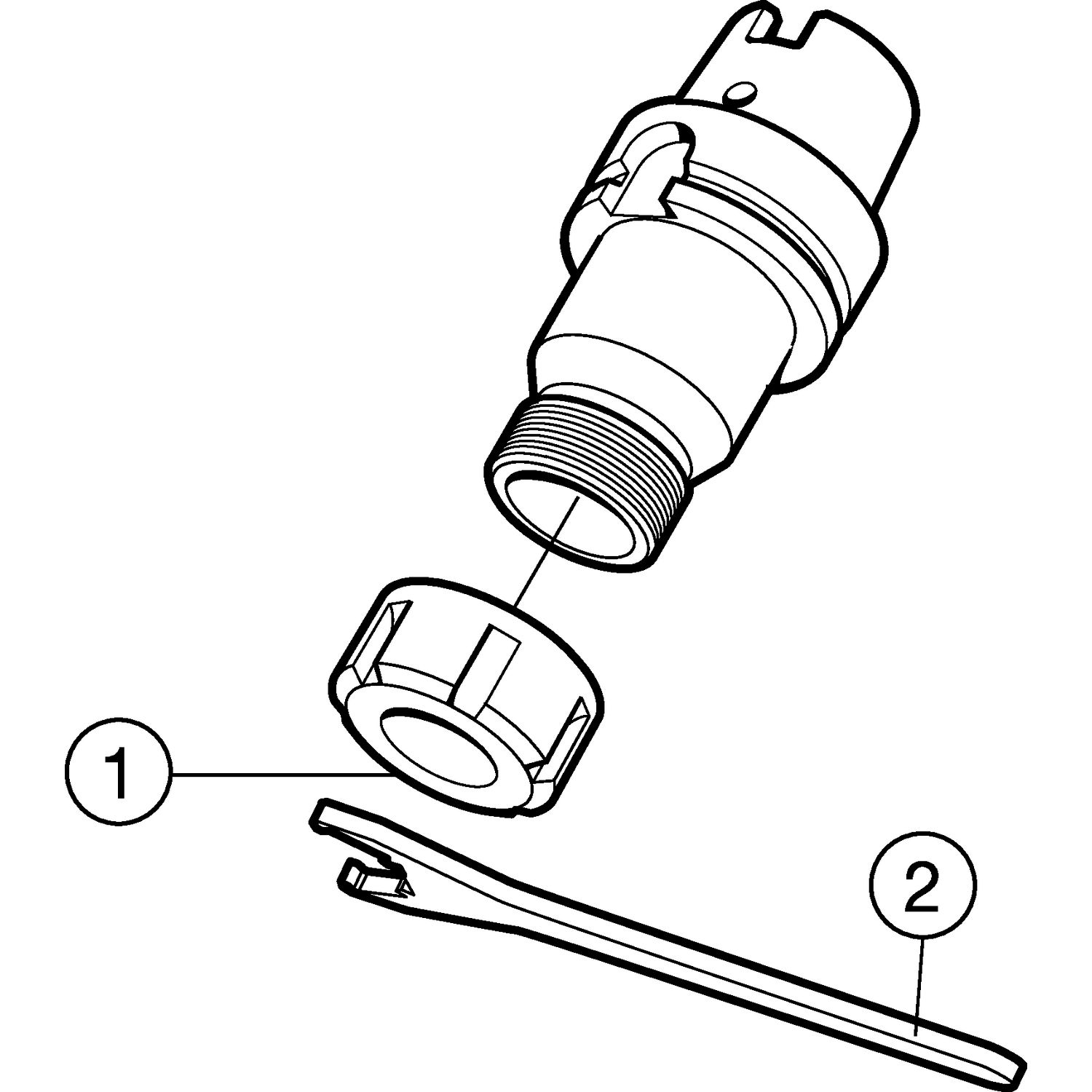

Itens inclusos

1 × 5533 050-08 Porca

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

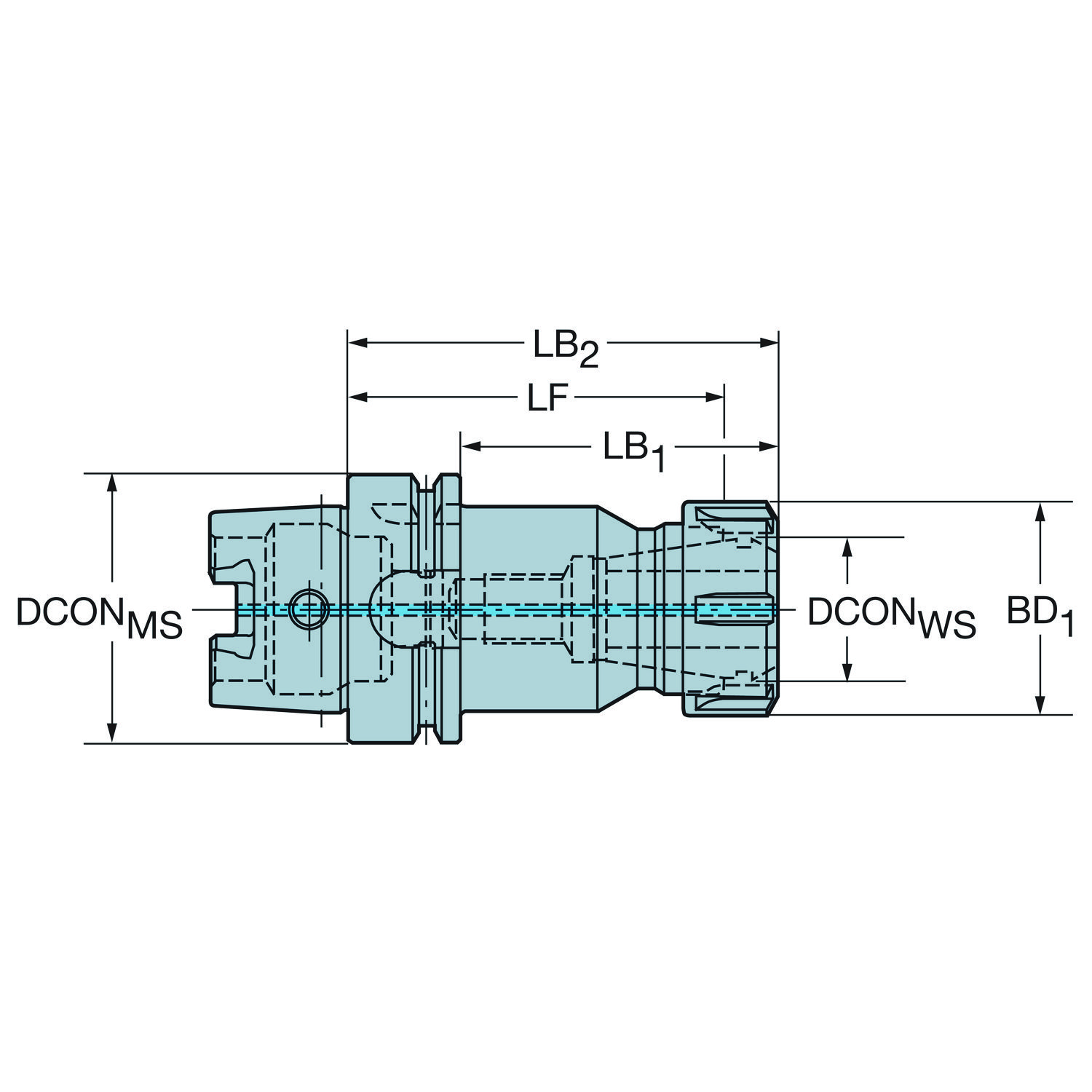

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Bolso para chip de dados	DCP	Não
Código do material do corpo	BMC	Aço
Código do método de balanceamento	BLMC	Balanceamento pelo projeto
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	64.5 mm
Comprimento do corpo	LB_2	100 mm
Comprimento funcional	LF	88.5 mm
Comprimento total	OAL	149.9 mm
Diâmetro da conexão	DCONMS	100 mm
Diâmetro da conexão	DCONWS	21 mm
Diâmetro do corpo	BD_1	34 mm
Diâmetro do corpo	BD_2	100 mm
Diâmetro funcional	DFC	75.013 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 100
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER20
Kappa (eixo z rot.)	KAP	0
Letra standard	STDLET	A
Numero standard	STDNO	ISO12164-1
Peso do item	WT	2.43 kg
Pressão de refrigeração	CP	80 bar
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	12500
Sensor embutido	SEP	Não
Tamanho do bolso para chip de dados	DCPS	Diâm. 10 mm / altura 4,5 mm
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
