AA3B14-50 20 105

CAT-V para mandril porta-pinça ER

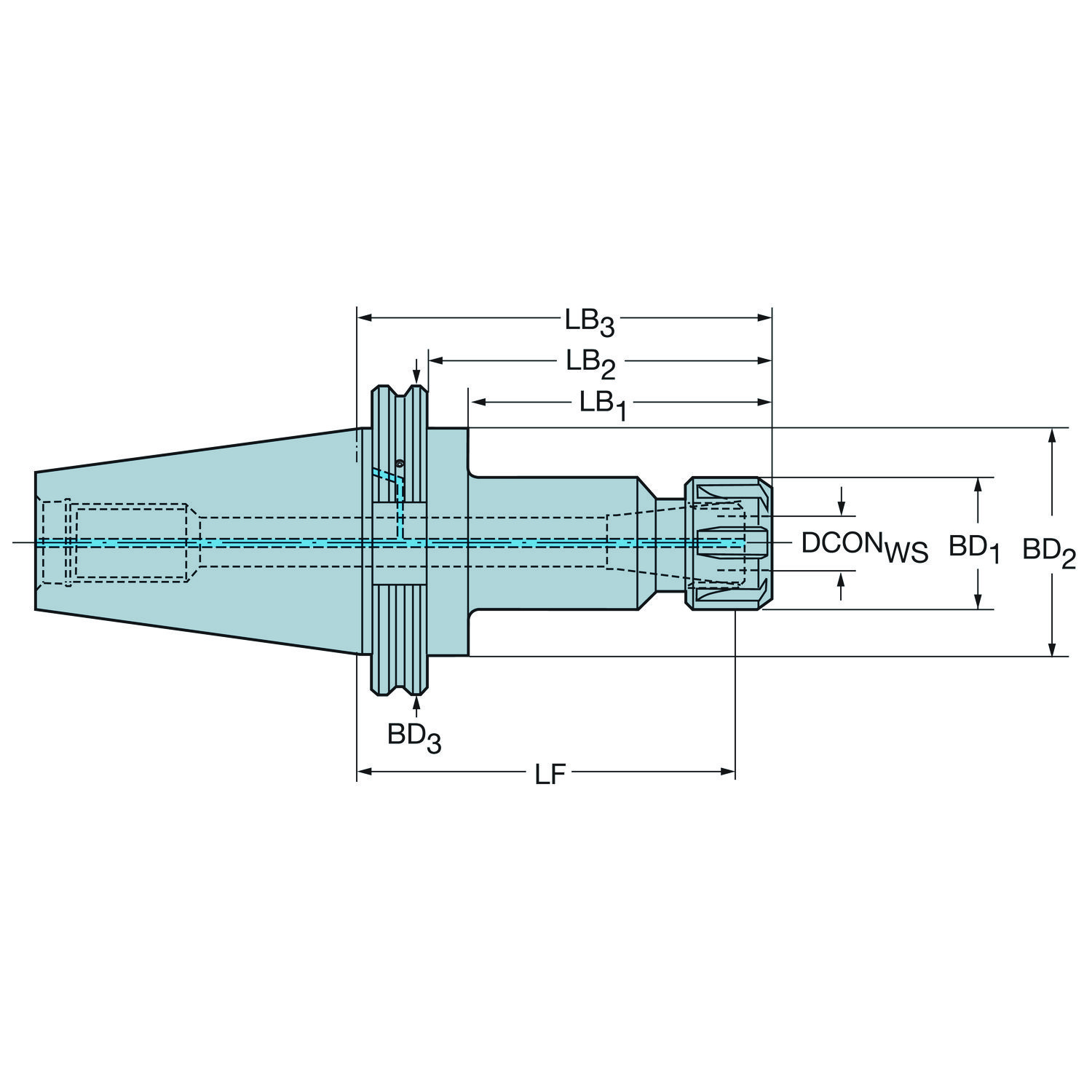

Adaptador simétrico rotativo · comprimento funcional 90,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: AA3B14-50 20 105
Código compactado: AA3B14-5020105
Material ID: 5721451
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,345 kg
EAN: 12240266
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: SI
Lançamento: 26/02/2007
CoroPak de lançamento: 07.1

Arquivos CAD

Itens inclusos

1 × 5533 050-08 Porca de trava

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Ângulo de conicidade	BHTA_3	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento do corpo	LB_1	63.38 mm
Comprimento do corpo	LB_2	81.79 mm
Comprimento do corpo	LB_3	101.6 mm
Comprimento funcional	LF	90.1 mm
Diâmetro da conexão	DCONWS	21 mm
Diâmetro do corpo	BD_1	34 mm
Diâmetro do corpo	BD_2	69.85 mm
Diâmetro do corpo	BD_3	98.42 mm
Direção da interface de adaptação da máquina	ADINTMS	CAT-V -AD/B central/refrigeração pelo flange - CAT-V50
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER20
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Rotação máxima	RPMX	12000
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Polegada 1"-8
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
