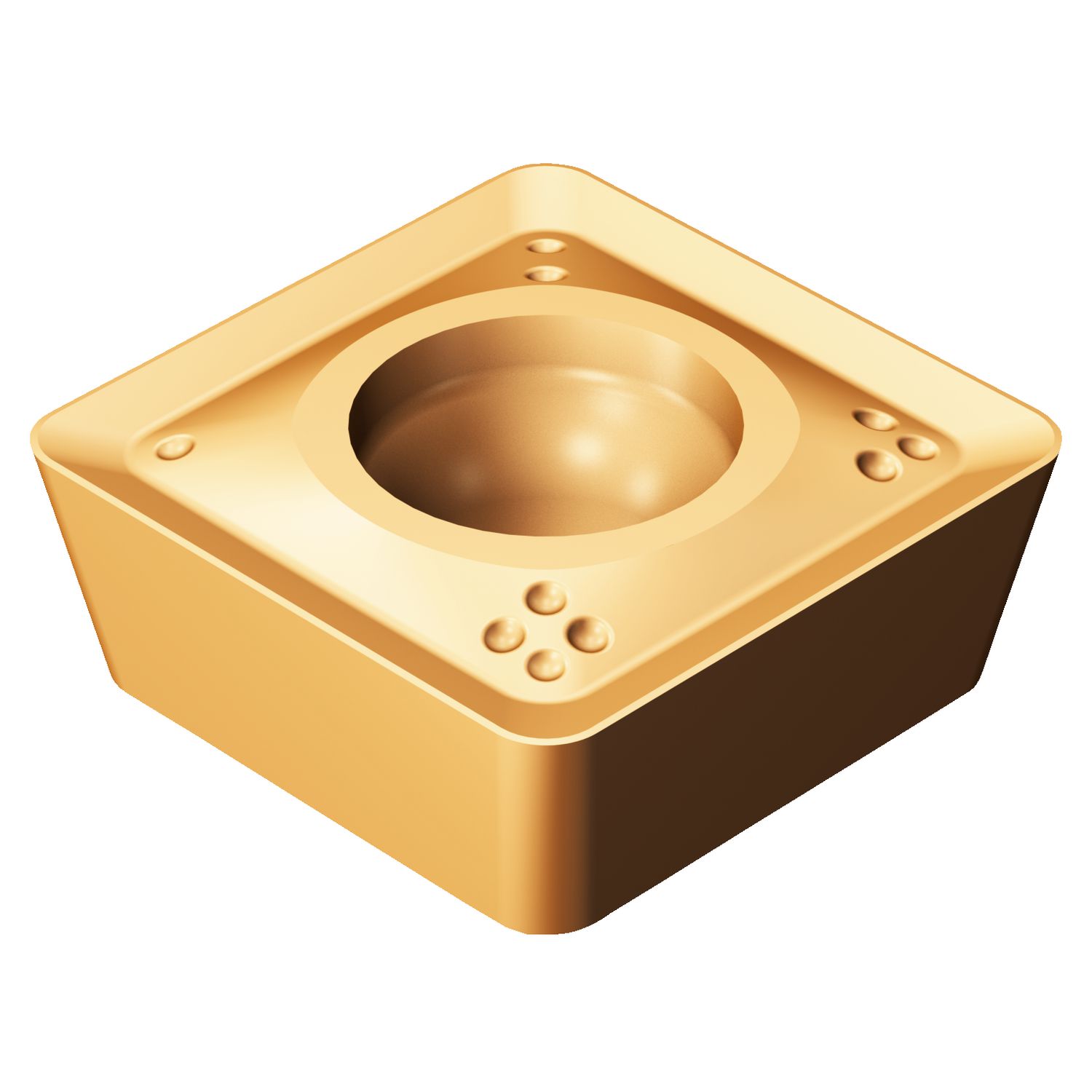

Foto do produto
Pastilhas · Pastilha de fresamento — geral
495-09T3M-PM 1130
Pastilha CoroMill® 495 para fresamento

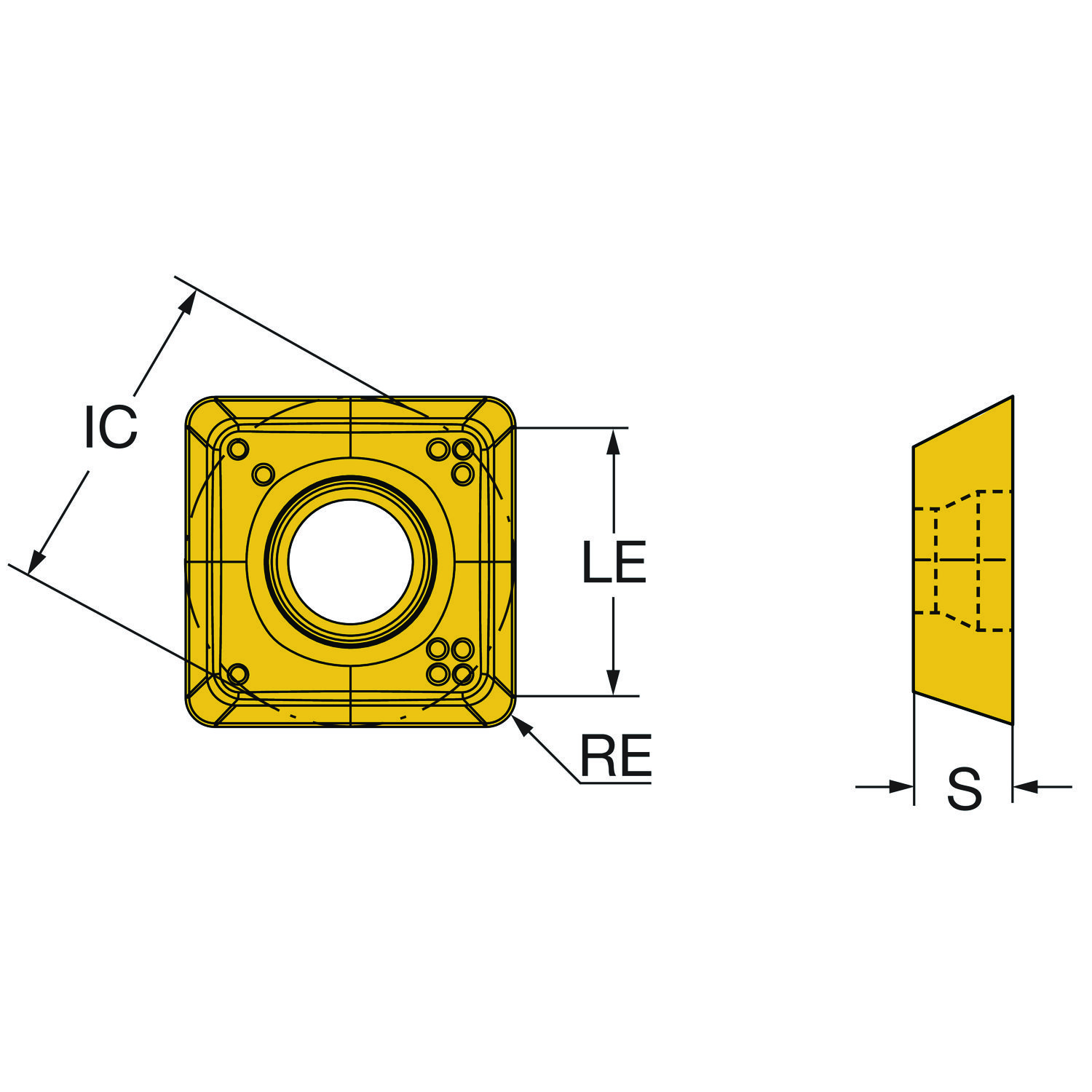

Pastilha para fresamento · classe 1130 com cobertura PVD · círculo inscrito 9 mm, raio de ponta 0,8 mm, espessura 3,51 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 1130 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Entrega imediata
R$ 1.806,60a caixa · 10 un · R$ 180,66/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Suportes para esta pastilha
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 495-09T3M-PM 1130.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Operações seguras de fresamento de aço – classe de pastilha GC1130Sandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill 495 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 495-09T3M-PM 1130
- Código compactado
- 495-09T3M-PM1130
- Material ID
- 6971914
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 1130
- Cobertura
- ALTICRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 2,25 g
- EAN
- 7323220772421
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Origem
- IN,SE
- Lançamento
- 16/02/2016
- CoroPak de lançamento
- 16.1
Arquivos CAD
- STP básico 380960505.stp
- STP detalhado 380960502.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 788 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída da pastilha | GAN | 20 |
| Classe | GRADE | 1130 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Quadrada |
| Código do tamanho do assento da pastilha | SSC_M | 9 |
| Código do tamanho do assento da pastilha | SSC_N | 9 |
| Comprimento efetivo da aresta de corte | LE | 7.4 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PL |
| Diâmetro do círculo inscrito | IC | 9 mm |
| Diâmetro do furo de fixação | D1 | 3.4 mm |
| Espessura da pastilha | S | 3.51 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 495 — tamanho 09T3M |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMNSH |
| Número de arestas de corte | CEDC | 4 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 24 no catálogo
495-012EH16-4509L Fresa para chanfros CoroMill® 495 Entrega imediata
495-012A16-3009L Fresa para chanfros CoroMill® 495
495-012A16-4509L Fresa para chanfros CoroMill® 495
495-012A16-6009L Fresa para chanfros CoroMill® 495
495-012A16-7509L Fresa para chanfros CoroMill® 495
495-020A20-4509M Fresa para chanfros CoroMill® 495
495-020EH20-4509M Fresa para chanfros CoroMill® 495
495-025A25-3009H Fresa para chanfros CoroMill® 495
495-025A25-4509H Fresa para chanfros CoroMill® 495
495-025A25-6009H Fresa para chanfros CoroMill® 495
495-025A25-7509H Fresa para chanfros CoroMill® 495
495-025EH25-4509H Fresa para chanfros CoroMill® 495
495-040C4-4509H Fresa para chanfros CoroMill® 495
495-050C5-4509H Fresa para chanfros CoroMill® 495
495-063C6-4509H Fresa para chanfros CoroMill® 495
A495-013M16-3009L Fresa para chanfros CoroMill® 495
A495-013M16-4509L Fresa para chanfros CoroMill® 495
A495-013M16-6009L Fresa para chanfros CoroMill® 495
A495-013M16-7509L Fresa para chanfros CoroMill® 495
A495-020M19-4509M Fresa para chanfros CoroMill® 495
A495-026M25-3009H Fresa para chanfros CoroMill® 495
A495-026M25-4509H Fresa para chanfros CoroMill® 495
A495-026M25-6009H Fresa para chanfros CoroMill® 495
A495-026M25-7509H Fresa para chanfros CoroMill® 495 Nada com esse termo. Tente só o início do código.
