A20S-SDUCR 07HP-R

Barra de mandrilar CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 250 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A20S-SDUCR 07HP-R.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
A20S-SDUCR 07HP-R
Código compactado
A20S-SDUCR07HP-R
Material ID
6404506
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
537 g
EAN
26404506
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 2 × 5691 026-13 Bico
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

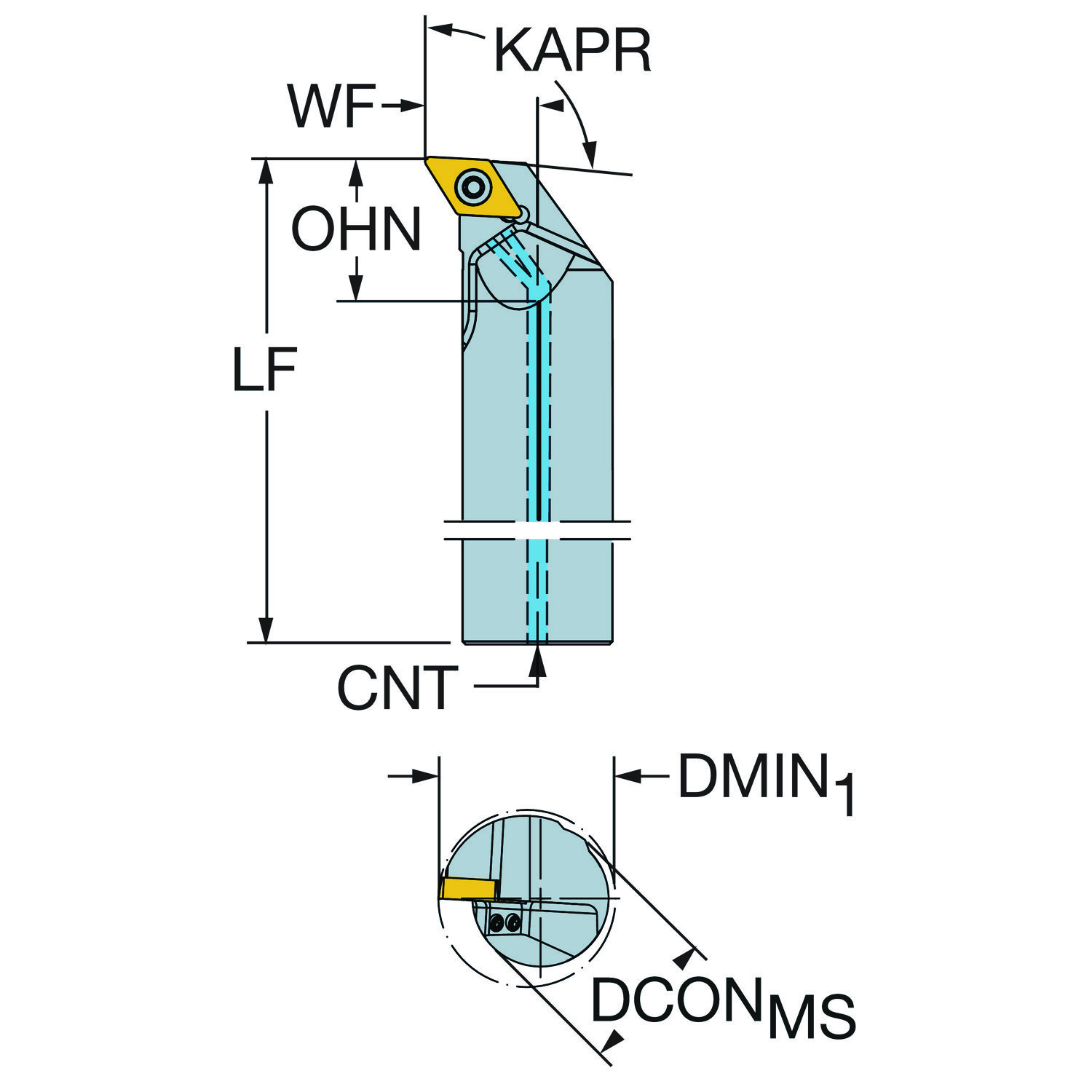

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 93
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -2.598
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 80 mm
Balanço mínimo OHN 23.1 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 07
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 226.9 mm
Comprimento funcional LF 250 mm
Comprimento total OAL 250 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN_1 25 mm
Diâmetro mínimo do furo DMIN 25 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 20.0
Identificação da pastilha padrão MIID DCMT 07 02 04
Largura funcional WF 13 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 070204
Peso do item WT 0.537 kg
Pressão de refrigeração CP 275 bar
Pressão de refrigeração CP 275 mm
Propriedade antivibração DPC Não
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 0.9 Nm
Torque TQ 0.9 mm
