DRSNR 3232P 19
Porta Ferramenta convencional T-Max® P para torneamento
Ferramenta para torneamento · comprimento funcional 170 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Preço na loja
Entrega imediata
R$1.288,38 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- DRSNR 3232P 19
- Código compactado
- DRSNR3232P19
- Material ID
- 5733678
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.386 Kilogram
- EAN
- 12062083
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Origem
- SE
- Lançamento
- 20/06/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

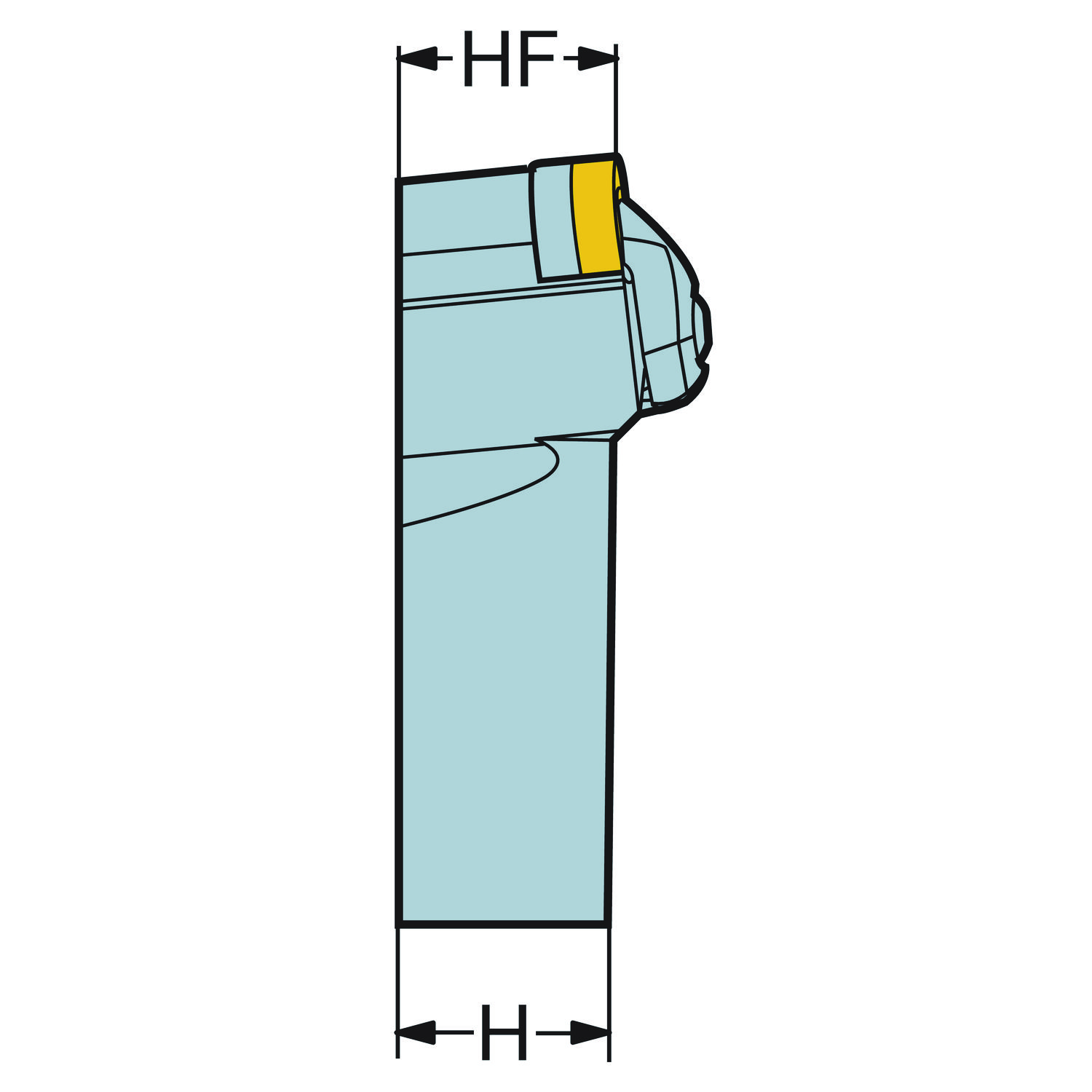

| Altura da haste | H | 32 mm |
| Altura funcional | HF | 32 mm |
| ângulo de folga principal | AN | 0 |
| ângulo de inclinação | LAMS | -6 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |

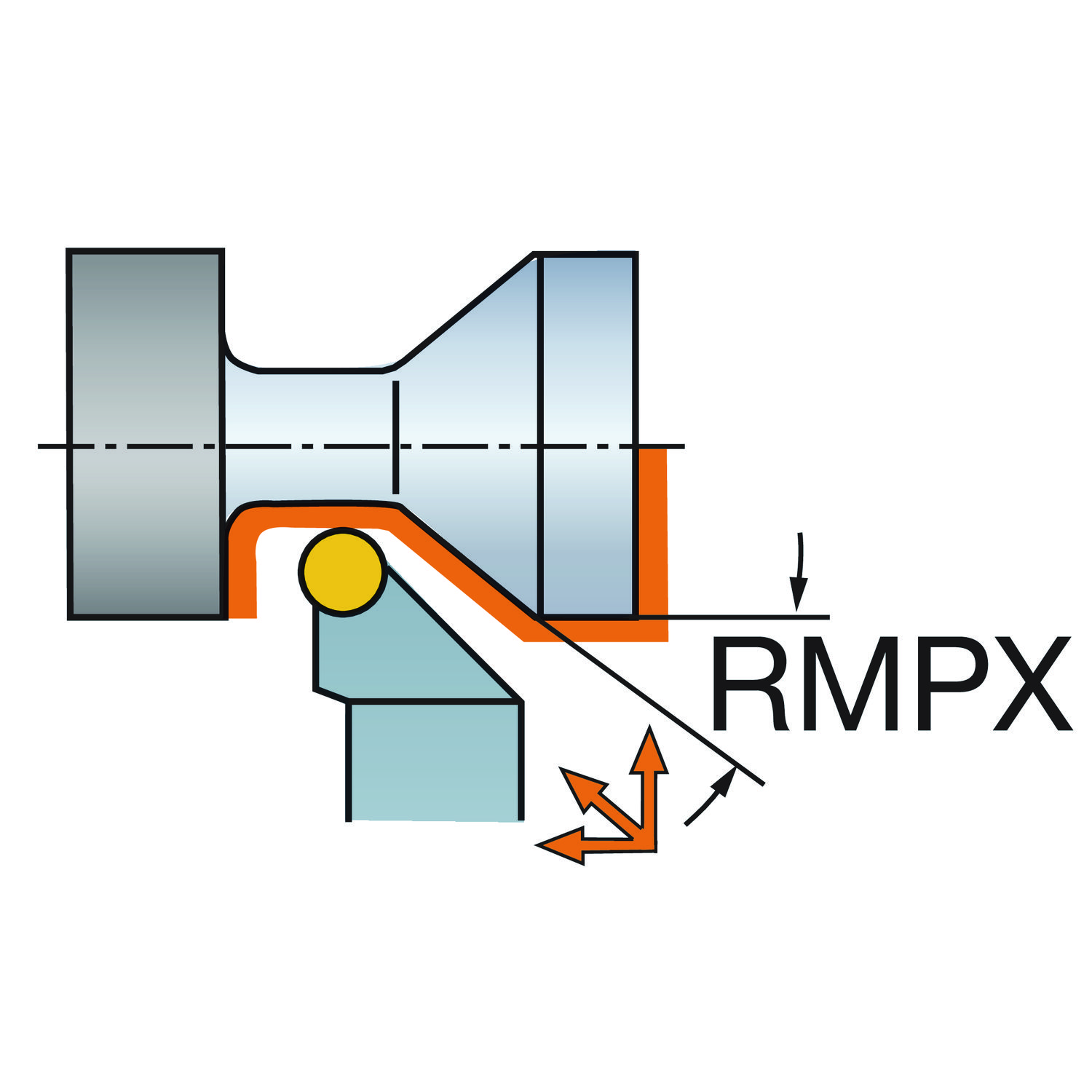

| ângulo máximo de usinagem em rampa | RMPX | 40 |

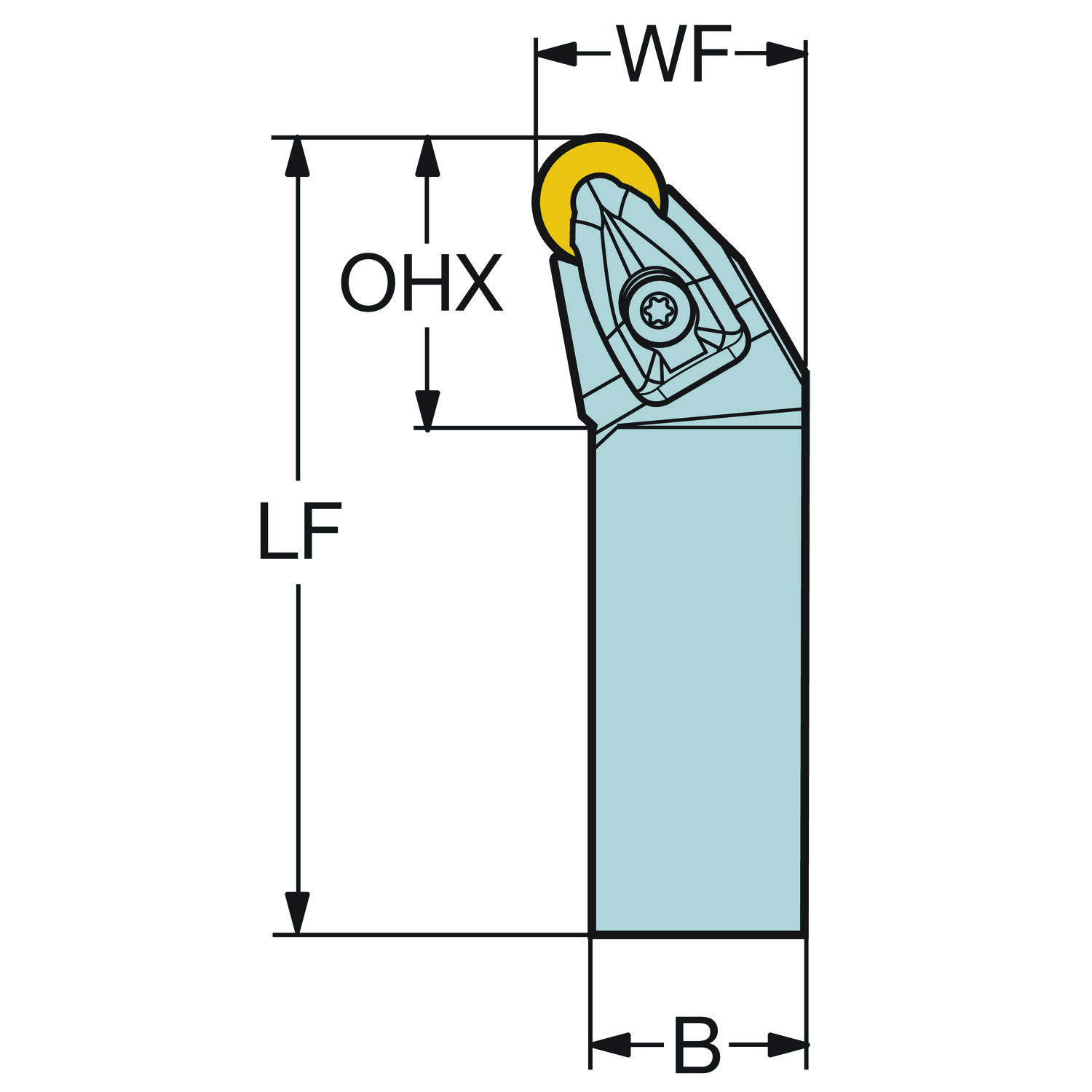

| Balanço máximo | OHX | 42.6 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 3/4 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 127.4 mm |
| Comprimento funcional | LF | 170 mm |
| Comprimento total | OAL | 170 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 32 |
| Identificação da pastilha padrão | MIID | RNMG 64 |
| Largura da haste | B | 32 mm |
| Largura funcional | WF | 40 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | inch RNMG 190600 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 6.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 11 no catálogo
RNMG 19 06 00 235 Pastilha T-Max® P para torneamento
RNMG 19 06 00 3210 Pastilha T-Max® P para torneamento RNMG 19 06 00 3225 Pastilha T-Max® P para torneamento RNMG 19 06 00 4315 T-Max® P, pastilha para torneamento RNMG 19 06 00 4335 Pastilha T-Max® P para torneamento RNMG 19 06 00 4415 Pastilha T-Max® P para torneamento RNMG 19 06 00 4425 Pastilha T-Max® P para torneamento
RNMG 19 06 00-SM 1115 Pastilha T-Max® P para torneamento RNMG 19 06 00-SM 1125 Pastilha T-Max® P para torneamento
RNMG 19 06 00-SM 1210 Pastilha T-Max® P para torneamento Recomendado RNMG 19 06 00-SM H13A Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 9 no catálogo
570-200 3232-M CoroTurn® SL para adaptador de haste retangular
C10-ASHA-55090-32 Coromant Capto® para adaptador com haste retangular
C10-ASHL-50150-32 Coromant Capto® para adaptador com haste retangular
C10-ASHR-50150-32 Coromant Capto® para adaptador com haste retangular C8-ASHA-55085-32M Coromant Capto® para adaptador com haste retangular
C8-ASHL-40140-32 Coromant Capto® para adaptador com haste retangular
C8-ASHL45-50135-32 Coromant Capto® para adaptador com haste retangular
C8-ASHR-40140-32 Coromant Capto® para adaptador com haste retangular C8-ASHR45-50135-32 Coromant Capto® para adaptador com haste retangular Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-07
5322 155-06
5412 028-041
5680 043-14
5680 084-22
5680 105-06 Últimos produtos visitados
