Adaptação · Non-rotating adaptor - angled type
570-32RF-3232
Haste retangular para adaptador CoroTurn® SL
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 570-32RF-3232
- Código compactado
- 570-32RF-3232
- Material ID
- 5764716
- Família
- Adaptação
- Tipo
- Non-rotating adaptor - angled type
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.208 Kilogram
- EAN
- 11831536
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022035
- Origem
- IN
- Lançamento
- 09/08/2004
- CoroPak de lançamento
- 04.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

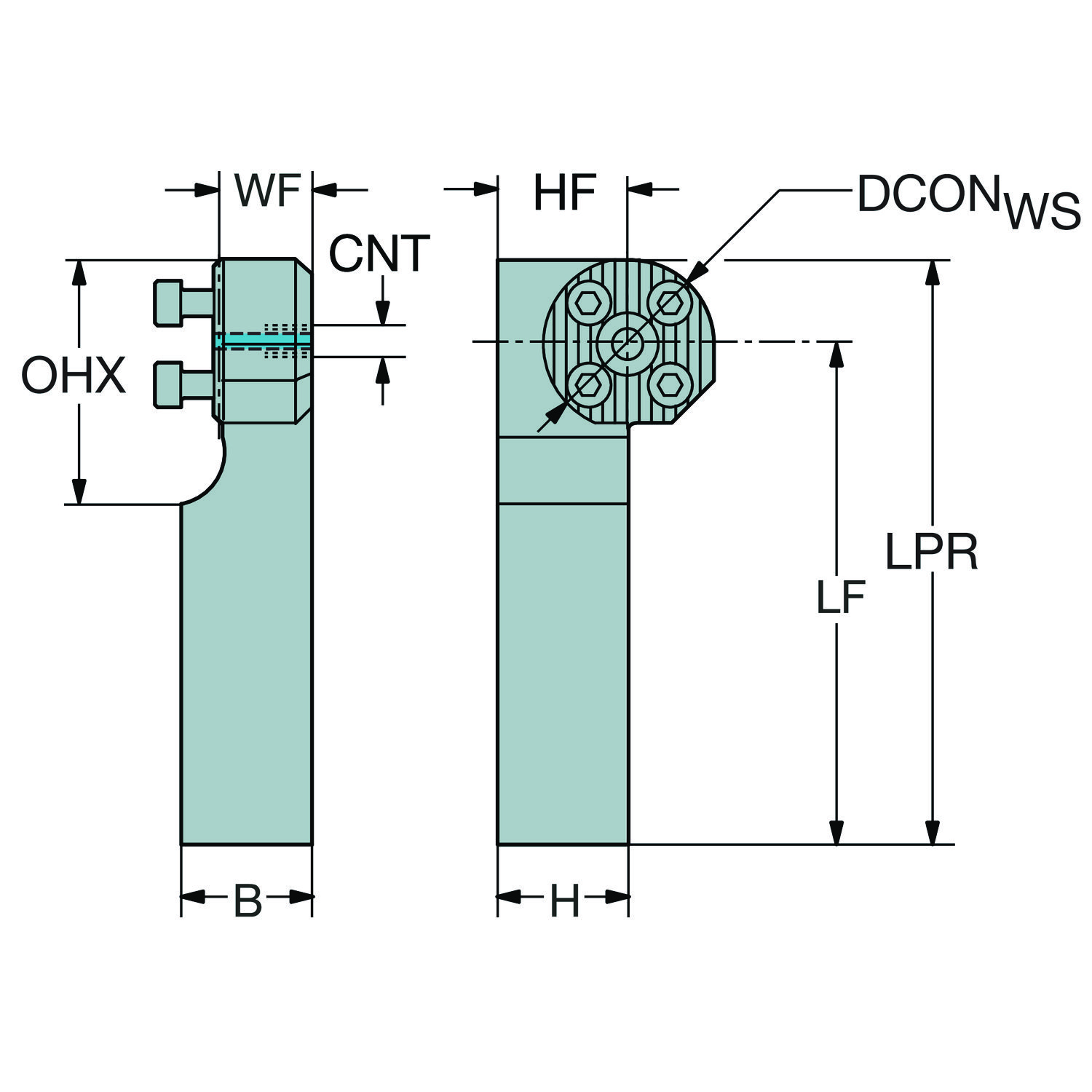

Ficha técnica ISO 13399
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 32 mm |
| Balanço máximo | OHX | 30 mm |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | radial entry |
| Comprimento da saliência | LPR | 151.65 mm |
| Comprimento funcional | LF_1 | 135.65 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Rectangular shank -metric: 32 x 32 |
| Direção de interface de adaptação da peça | ADINTWS | SL (screw mounted) -angled -size 32 |
| Largura da haste | B | 32 mm |
| Largura funcional | WF_1 | 26 mm |
| Pressão de refrigeração | CP | 70 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tamanho da rosca da entrada para refrigeração | CNT | G 1/8-28 |
| Tipo código de saída de refrigeração | CXSC | axial concentric exit |
| Torque | TQ | 8.8 mm |

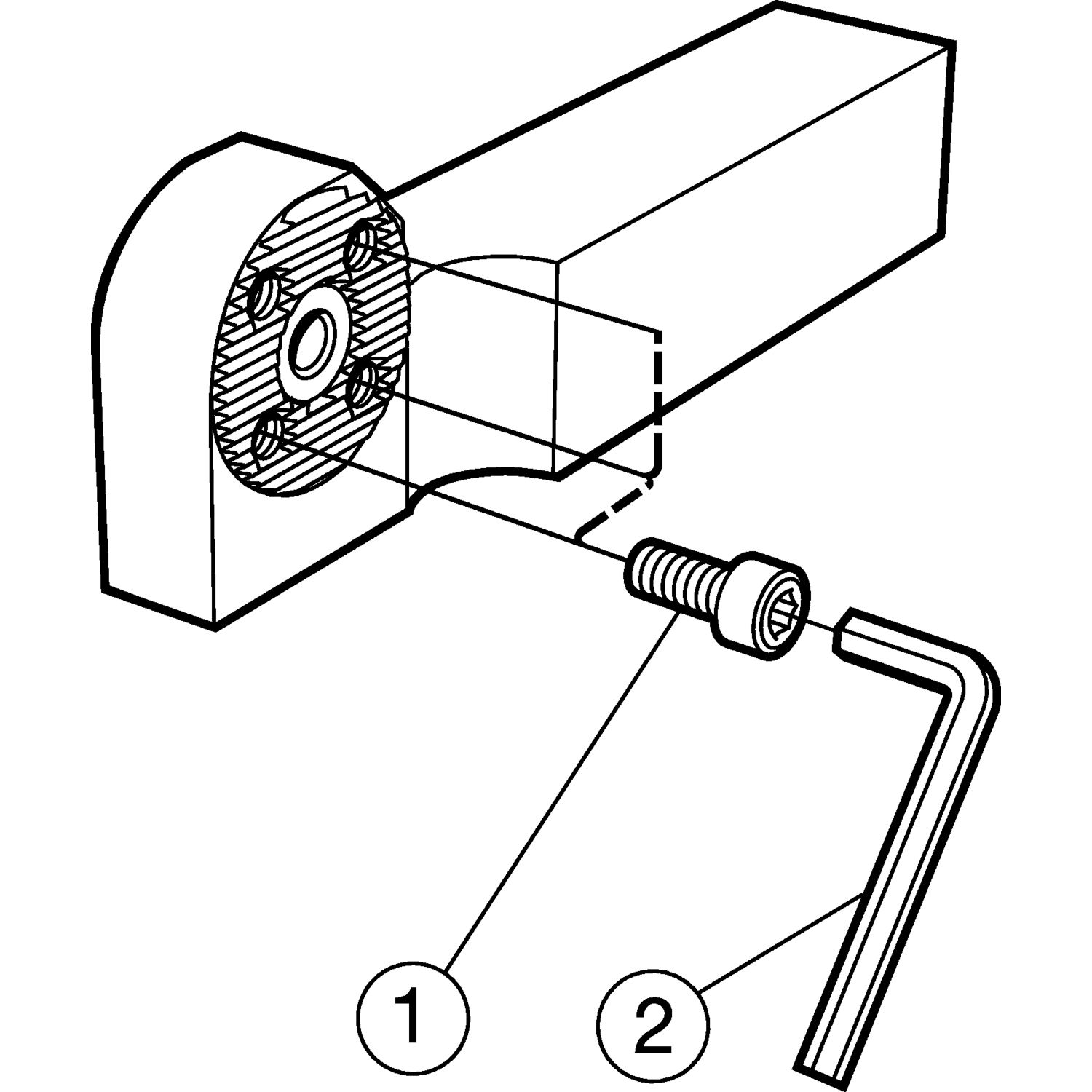

Itens na embalagem
| Código | Descrição | Qtd. | Incluso |
|---|---|---|---|
| 3212 010-308 | Screw | 4 | Sim |
| 3021 010-040 | Key | 1 | Sim |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
